ТЕМА: Мои магнитолки со всего мира

Мои магнитолки со всего мира 10 Окт 2018 11:38 #8487

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

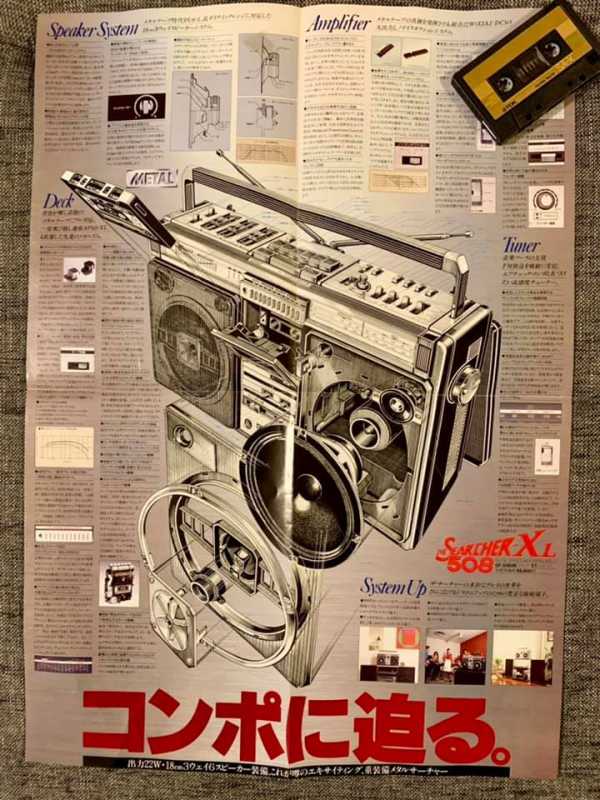

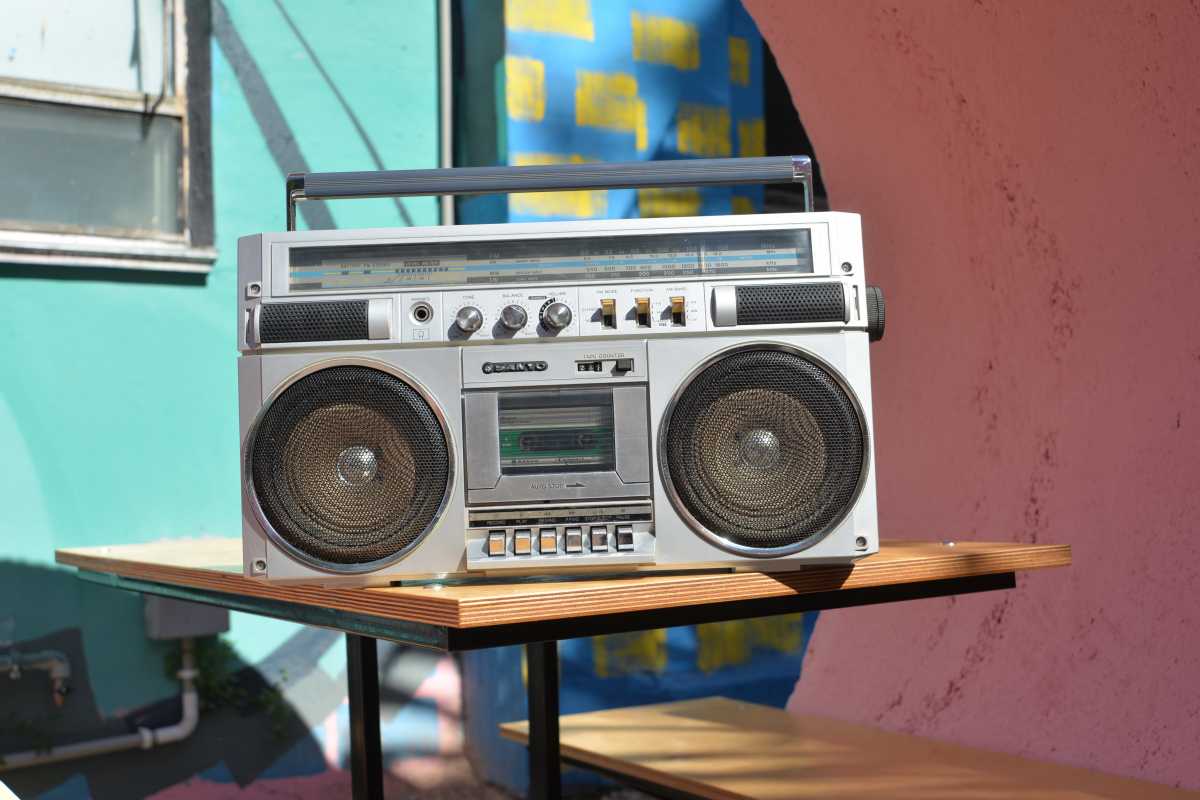

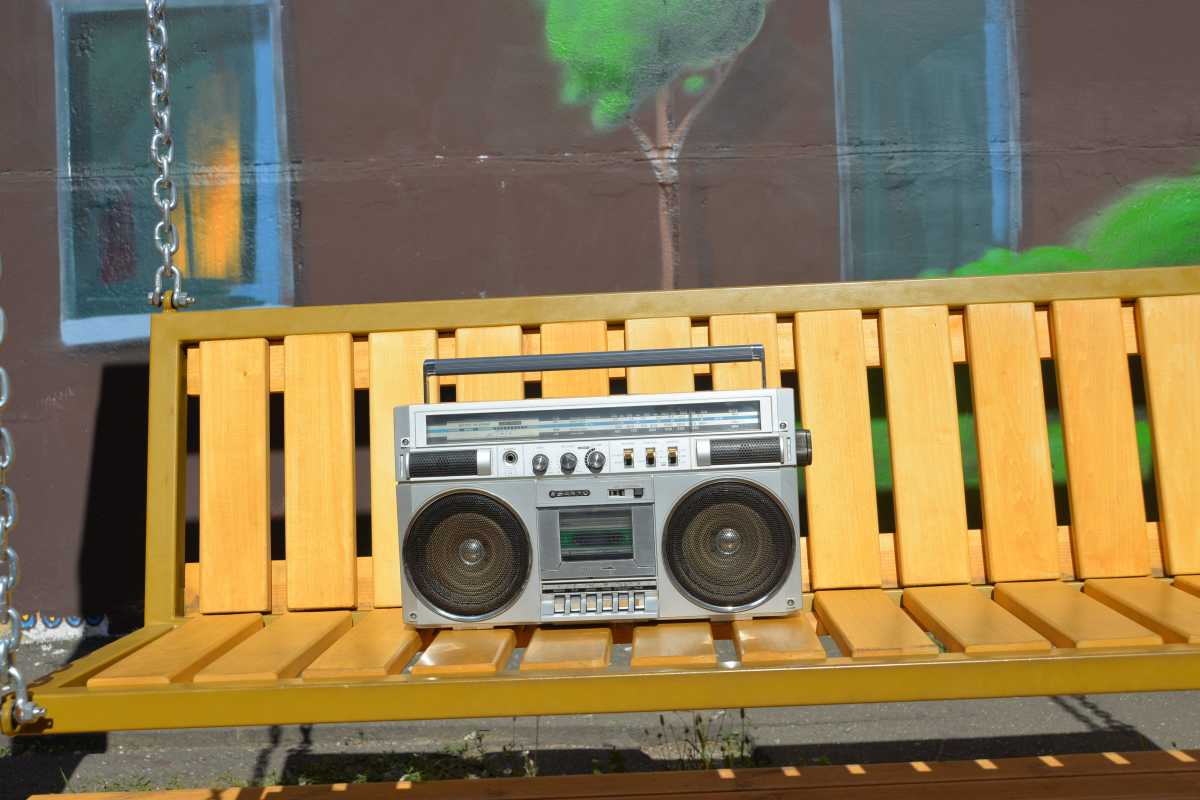

SHARP GF-508





Этот япошка приехал ко мне с Сахалина. Эдакий студент по обмену. Красивый. Почти как новый. С черной шкалой. 100 вольт трансформатор. Я обычно всегда старался в островные модели транс вмонать на 220, а тут был в Одессе, и на старомодном рынке накупил нужной полярности японских блоков питания. И решил пока до следующего лета на этом остановиться.
В общем передо мной некошеный японский шарп. Тут же вспомнился его аналог GF-9696, который мне из Могилева приехал. Усмоктанный, кофе облитый, ободран в хлам. Верхнюю шкалу пришлось перекрашивать и наносить все надписи по новой. Ну и видимо в том шаре и до меня кто-то покапался. В этом, смотрю невиданный для меня дополнительные прокладочки из паралона. Не паханное поле оказалось с некоторыми камушками. Например, смотрю, ферритовая планка приемника вообще болтается на одних проводах. Видимо, от старости лопнула одна из стоек крепления. Их там две. Осторожно установил ее на живую, а вопрос со второй решит капля дорогой эпоксидки. Я конечно перфекционист, но где найду вторую. Мотор молчал изначально как вкопанный. Открутить винты впервые за 39 лет - пытка еще та. Несколько крестообразных отверток просто не в состоянии были это сделать. Винты взяли только после обычной плоской, заточенной на алмазном кругу советской отверткой. Позор Китаю. Хреновый у них инструмент!
Мотор молчал по банальной причине. Пассик прилип к валу и на маховик слновно вклеенный.
Осторожно отцепился, но я намерен его помыть и туда же поставить другой стороной. Не доверяю я новоделам. Лентопротяжка не сложная. Там даже есть кнопка концевого выключателя, от чего я был в особом восторге, а не жидкие пластиночки контактов!
Отдельная история с прижимным пассиком. В этом аппарате все затеи с нипелями и капельницами потерпели провал. Пришлось взять электродрель и выливать прижимной ролик из куска круглой резины, нанизанный на сверло. Пока туда сюда колдовал с вариантами прижимного ролика, оказалось что завальцованую медную втулку можно еще и вынуть и не мучится с зубочистками, как пишут интернете. Да и чистить камеру старого ролика от грязи с помощью спирта удалось практически мгновенно.
Общение с этой магнитолой у меня состоялось лет 6 назад, когда мне в руки попал европейский брат этого аппарата GF-9696. Не смотря на ужасное состояние, возня с резиной мне как-то там легче далась.
А с японцем я провозился как-то дольше. Так что опыт - вещь относительная. В данном случае с 508-м столкнулся еще и с отсутствием пассиков. Попробовал найти нужный размер 130см х 4мм. Куда та-ам! Не нашел в Беларуси. Все что угодно, но только не это. Зато у меня оказался такого размера, но 5мм шириной. Пришлось резать канцелярским ножом на включенном двигателе. Потом развернул на ЛПМ таким образом, что-бы ровная часть касалась краев лентопротяжки и не детонировала. Подумал что видимо немного не то. Потом нашел 130мм но 3см. Поставил... пассив свалился в паз и скорость крепко возраста. Поставил "резной" вариант. Получилось лучше. В общем, пока стоит такой, немного калека бо играет вполне сносно. Но в поиске родного варианта.

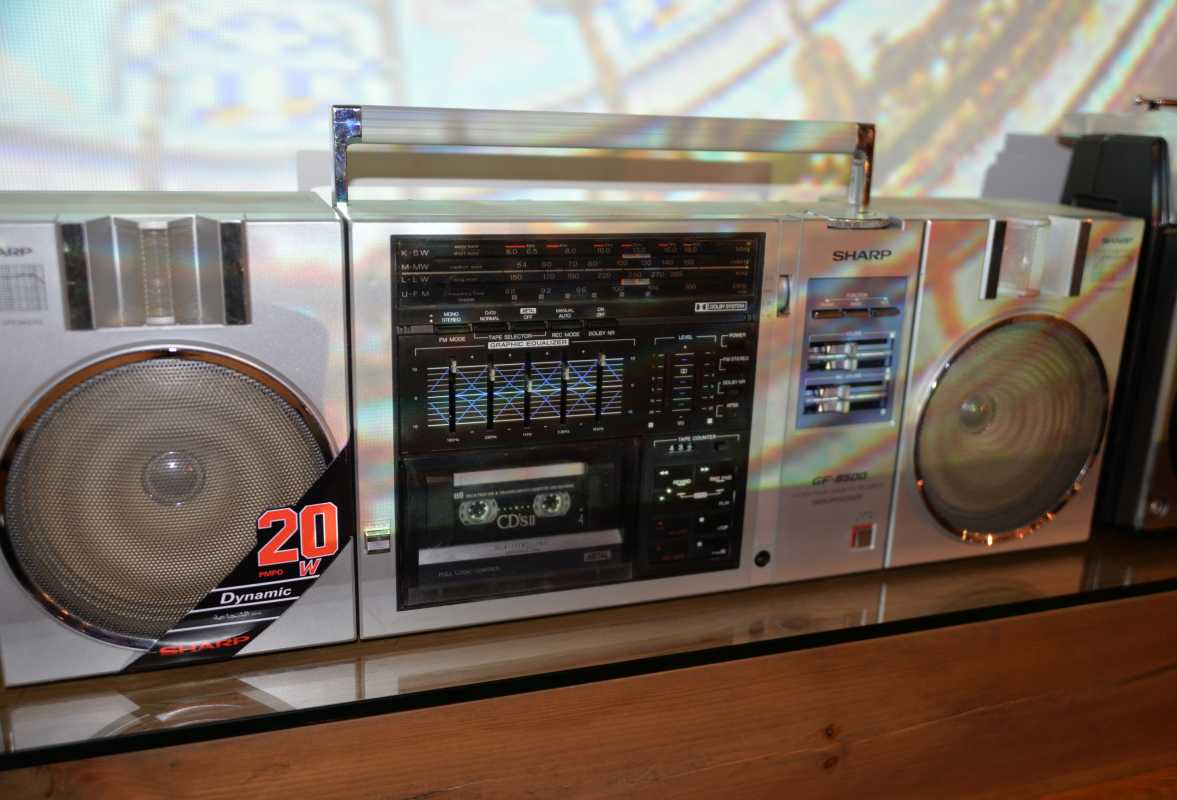

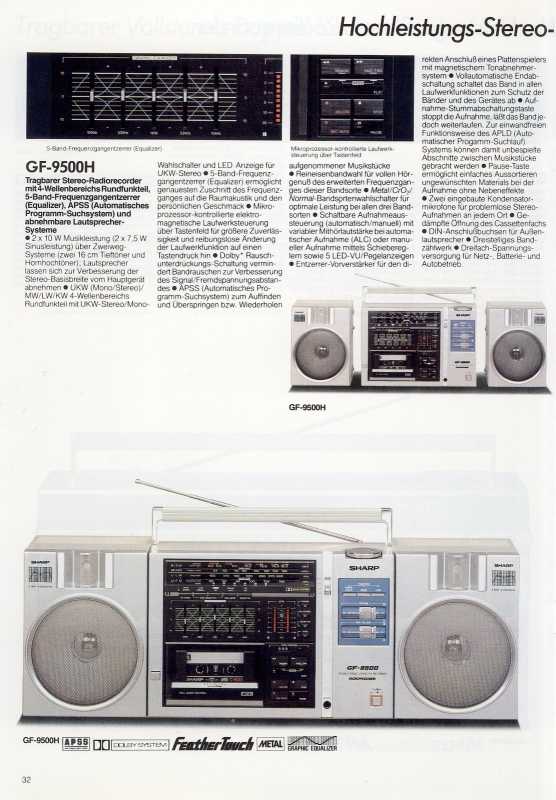

Сравном два аппарата GF508 и GF9696. Последний звонче. Стал крутить, у японки оказалось что резистор на лицевой панели нужно просто-напросто почистить. Почистил - оба играют примерно одинаково, хоть и два разных аппарата.
Но, как ни крути, косметика япошки на высоте.
Оставил у себя в коллекции оба. Нравятся, что ни говори. Очаровательная модель. И солидная.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазоны радиоприемника:
FM 76-108 Mhz;
AM 530-1600 kHz;
Частотные характеристики ( у шарп 9696 считались по немецкому стандарту DIN 45000)
Normal 30-12000Hz;
CrO2 30-14000Hz;
Metal 30-16000HZ
Cистема автопоиска,
APSS/APLD: APSS
Мощность музыкальная:
MPO (DIN45 324) 2x13 W;
RMS 2x11 W
Динамики размером:
2x18cm (Woofer)
2x5cm (mid-range);
2x (tweeter)
Энергопотребление:
AC100V 50/60Hz 28watt
Размеры:
556x310x143mm
Вес без батареек: 8,9 kg

Размер пассика - 130мм/4мм
Ролик - 13/7/7мм
Прижимной ролик 5/5/1,5мм
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 01 Июль 2019 22:36 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: scorpic, Siola

Мои магнитолки со всего мира 16 Нояб 2018 21:32 #8492

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

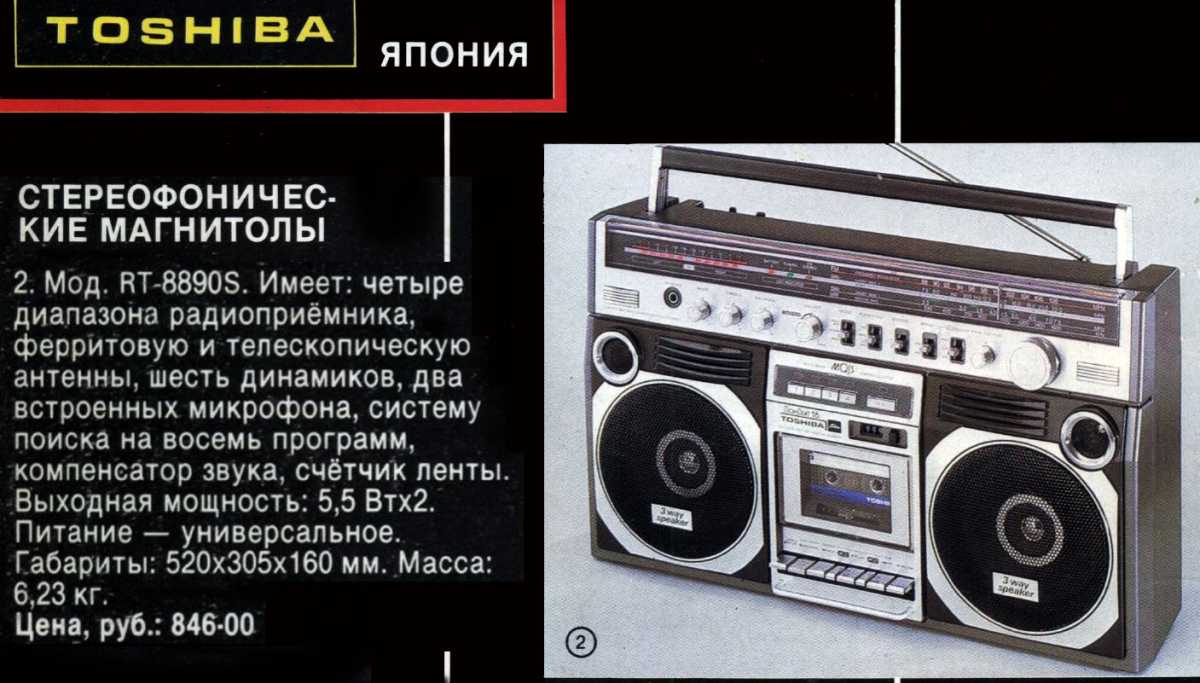

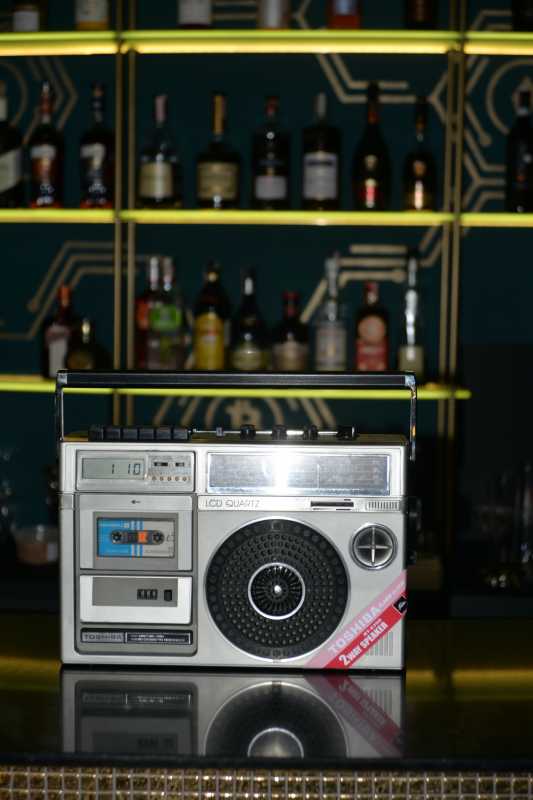

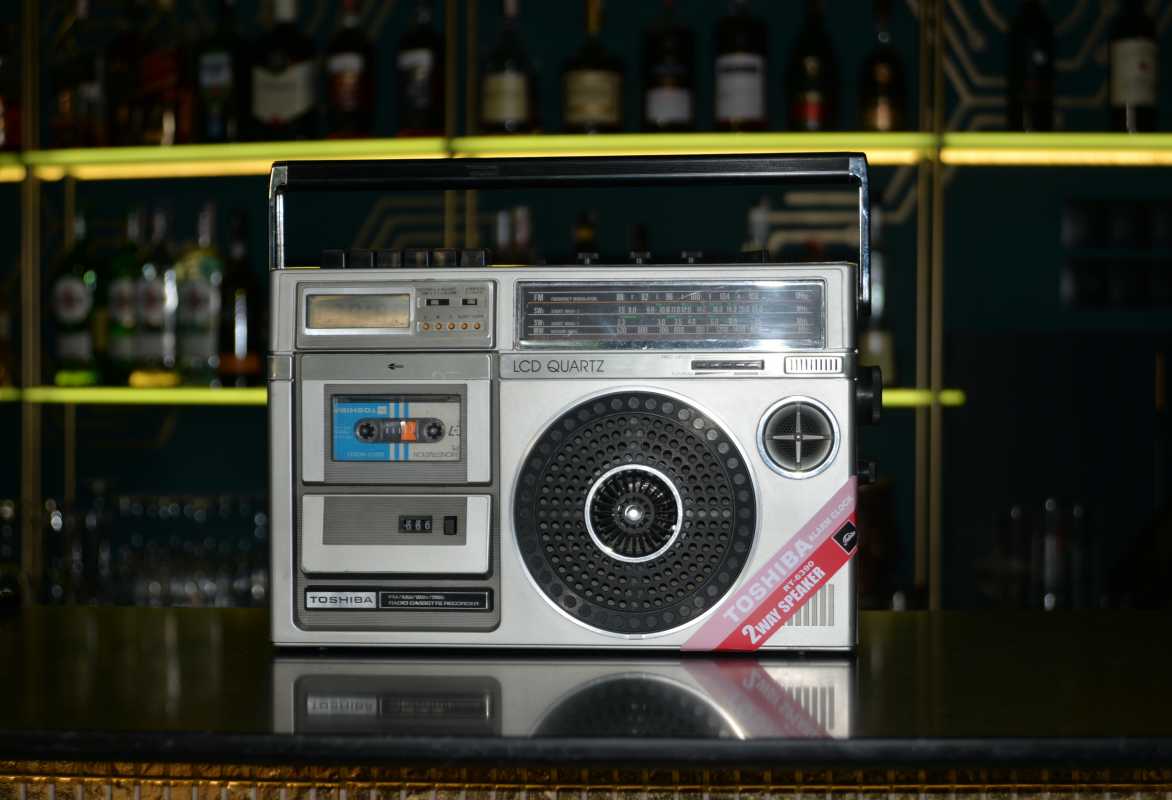

TOSHIBA RT-8890







Под самый отъезд позвонил товарищ и предложил вот такую Tokyo Shibaura. На обмен. Ну я и махнулся. Правда история этого приобретения надолго затянулась. Да и расставаться с аппаратом ему особо не спешилось.

Как то в далеком 1981году, когда мы с приятелем Вовкой Киселевым усиленно сачковали уроки в десятом классе и ходили вместо контрольных учиться в аэроклубе прыжкам с парашютом. В те далекие, уютные, замечательные времена, когда ничего не было но всё хотелось, батя - военный советник, ему привез вместе с сумкой апельсинов из Сирии магнитолу Toshiba RT-8890.

Cлушали мы диво дивное в расширенном звучании на арабских кассетах - неслыханную но по ободранным партам известную группу KISS. Альбом назывался Dynasty. И так хорошо мне это дело зашло, что начав спустя три десятка лет собирать магнитолы, эту разыскать поставил во главу угла.

Контакты друга пропали со временем, а магнитола мне никак не попадалась. Никто он своей избавляться не хотел, а в редких случаях просил кучу денег, которую не просто отжалеть нужно, а еще и притащить бог весть откуда.

А тут вот набрел на нее мой приятель Олег Мамаев, который зная мою слабость к этой модели, ждал что бы у меня хорошего выменять таки. Думал долго, но наконец созрел.

Магнитола с некоторыми косяками, которые мне придется исправлять следующим летом. А именно, кто-то на нее то ли паяльник, то ли что-то подобное приложил. Еще и антенна выломана вместе с куском пластмассы.

А меня медом не корми, дай такую мелочевку исправить эпоксидкой с перемешанным черным тонером.
Будет как новая.

Вот такой магнитофончик. В далеком 1980 выпускался для Центрального Востока и арабских стран Северной Африки. Поскольку была топовой моделью для данного региона, йеменские студенты сюда такие не везли. Поэтому  RT-8890 абсолютная экзотика на развалинах былого СССР.

Не смотря на недостатки косметики, на этой фотке их и не видать. А приобретение - это есть удовольствие. Тем более искал лет эдак семь. Уже всех знакомых поднял Вовку разыскать, перепотрошил социальные сети на двух языках. Приятель пропал. Ну дай бог ему здоровья, хотел было выцыганить ту самую магнитолу, но теперь появилась вот эта.

За все время собирательства засветилась раз пять. У одного из наших даже в коробке с инструкцией есть. В свое время упустил у нас на онланере, бо опять уезжал. Инструкцию сколько ни просил скопировать, а было это несколько раз, что об стенку горох. Видать то что легко одним, свинцово непосильно другим.

Магнитола Мамаева вполне себе работоспособна, но мне предстоят приятные эксперименты то ли найти донора задней части корпуса, то ли поупражняться таки еще и с утюгом.

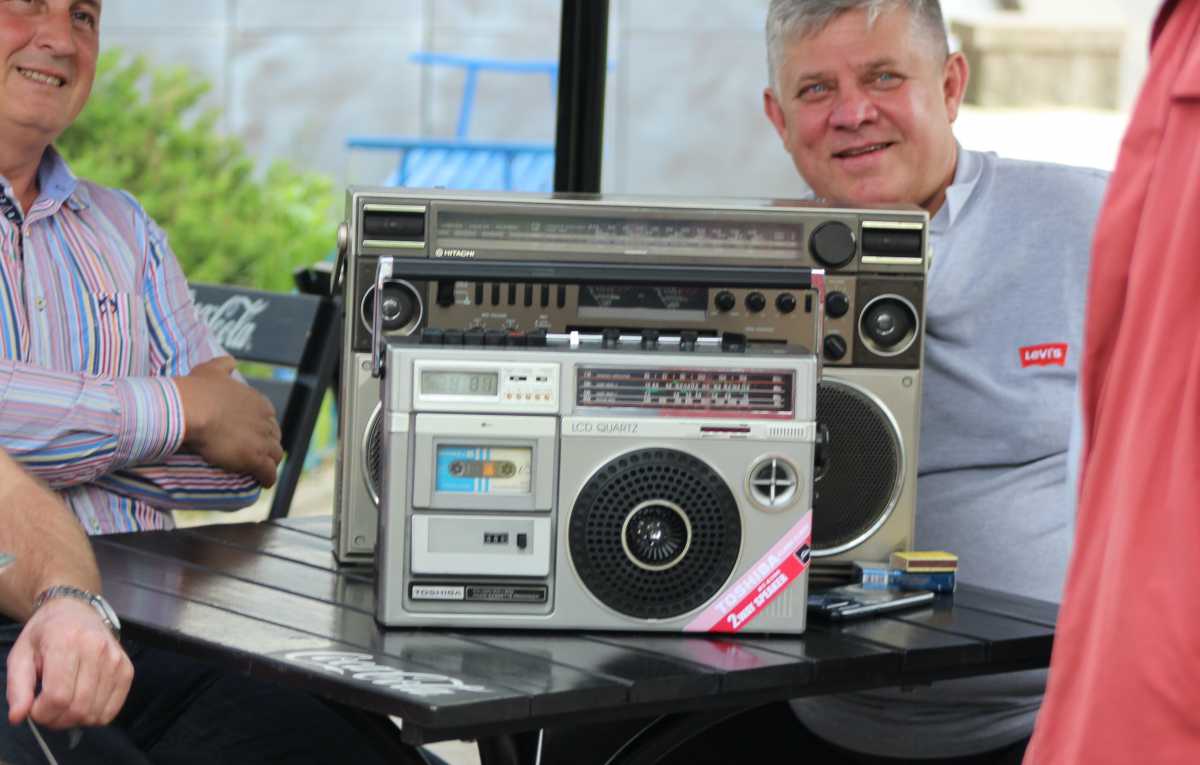

Сравнивали с Олегом вместе эту магнитолу и мою RT-9990. Японка при таких же габаритах имеет таки 18см динамики, но двухполосная. А 8890 - трехполосник. Но по нашим четырем ушам 9990 таки побасовитее, до позвонче будет. Все таки 9 серия - это топ у тошиб - моноблоков, но уж очень хотелось заполучить такую как была у приятеля из детства.
Где-то в этой магнитоле японцы постарались, например нашпиговав третьими динамиками, но где-то и сэкономили, сделав проушины ручки для переноски из пластика. Бросается в глаза, когда берешь в руки старшего брата RT-9990. Да и хрома в последней поболее.
По мне один из самых красивых аппаратов. Или как я их оцениваю, теплых. С душой!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Рабочие диапазоны приемника:
FM: 88-108Mhz
MW: 525-1605kHz
SW1: 2,3-7,5Mhz
SW2: 7,5-22Mhz
Размер динамиков: трехполосная система
160мм
5мм
4мм
Энергопотребления 18W
Выходная мощность: 3,8W х 2 ( 7,6 W )
Размер: 520мм х 307мм х 155мм
Вес: 6,3 кг без батареек


Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 20 Май 2020 13:51 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: scorpic, Siola

Мои магнитолки со всего мира 23 Нояб 2018 01:32 #8500

  • Siola
  • Siola аватар
  • Вне сайта
  • Модератор
  • Сообщений: 753
Где-то лежит 508-й Шарп. Узнал, как увидел.
Состояние внешне плохое. Может пригодится что с него...
Внутри всё на месте, кроме некоторых шестерёнок ЛПМ. Наверно ещё и рычажка с прижимным роликом там не будет, если только не снял кому.
Внутрянка чистая.
Пороюсь где лежит, отдам. Мне не нужен.
Приземлился тут! И окончательно...
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 13 Июнь 2019 15:44 #8780

  • Andreasopr
  • Andreasopr аватар
  • Вне сайта
  • Заблокирован
  • Сообщений: 1
Здравствуйте господа!
Замечательно!

┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼┼█████████
█████████████┼┼█████████████┼┼┼┼█░░░░█
┼█░░░░█░░░░█┼┼┼┼█░░░░█░░░░█┼┼┼┼┼█░░░░█┼█████
┼█░░░░█░░░░█┼┼┼┼█░░░░█░░░░█┼┼┼┼┼█░░░░█┼┼┼█
┼█░░░░█░░░░█┼┼┼┼█░░░░█░░░░█┼┼┼┼┼█░░░░█┼██████
┼███████████┼┼┼┼███████████┼┼┼┼┼████████████
┼███████████┼┼┼┼███████████┼┼┼┼┼████████████
┼███████████┼┼┼┼███████████┼┼┼┼┼████████████
██▒▒▒███▒▒▒██████▒▒▒███▒▒▒██████▒▒▒███▒▒▒████
┼▒▒█▒▒┼▒▒█▒▒┼┼┼┼▒▒█▒▒┼▒▒█▒▒┼┼┼┼▒▒█▒▒┼▒▒█▒▒
▄▄▒▒▒▄▄▄▒▒▒▄▄▄▄▄▄▒▒▒▄▄▄▒▒▒▄▄▄▄▄▄▒▒▒▄▄▄▒▒▒▄▄
▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐▐
▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀▀
Последнее редактирование: 14 Июнь 2019 11:41 от old.walkman. Причина: Бан-банан
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 17 Июнь 2019 22:58 #8800

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
Cледующий аппаратик из моего прошлого

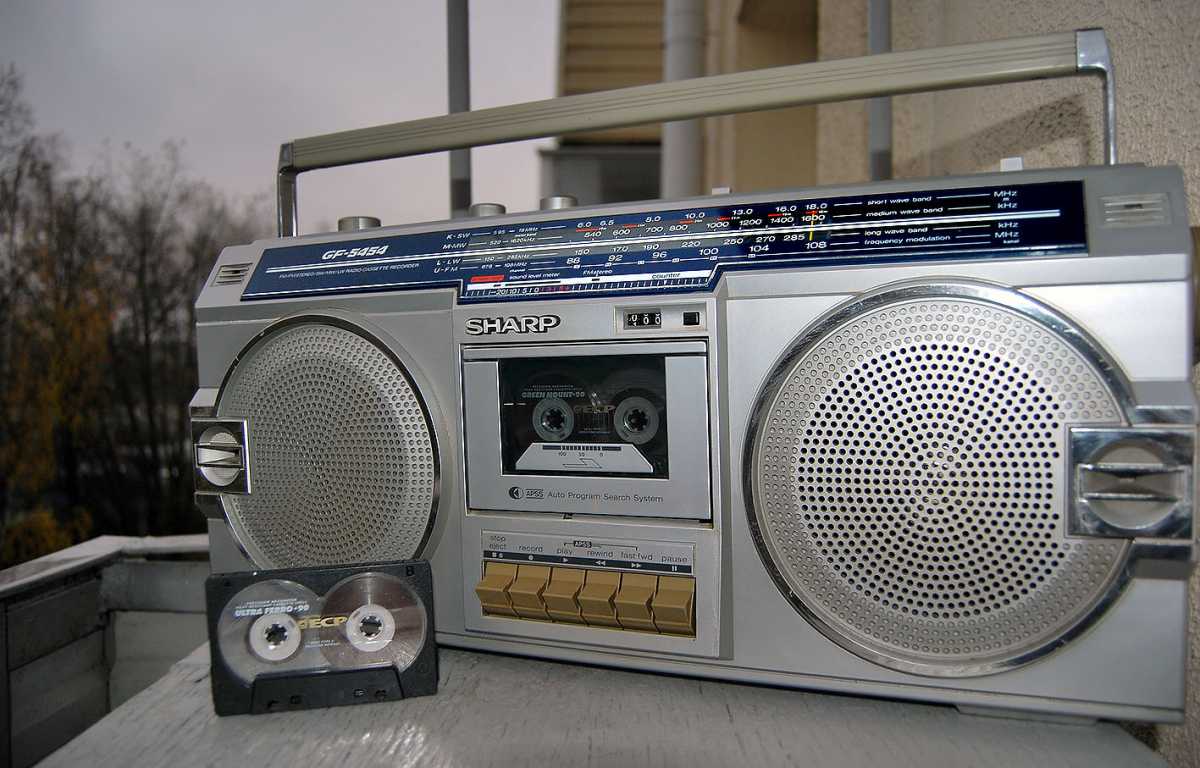

SHARP GF-5454
сначала я почти год ходил глотал слюни на улицу Карла Маркса, где в Минске находилась комиссионка японских магнитофонов.
Потом мы с отцом взяли некислую сумму рублей СССР и отправились делать покупку.
Приходим. Уже готовы брать именно такой магнитофон, как к нам подходит какой-то спекулянт и предлагает за ту же сумму что и в комиссионке, новенькую, в коробке, но немного другую модель. Короче, я не стал обладателем GF-5454. Уж очень он мне нравился.
Зато по случаю таки я заполучил этот аппаратик и он стоит в моем шкафу.
Теперь собственно о самом SHARP GF-5454.
Можно смело назвать этот удачный аппарат одним из самых массовых. С огромным воодушевлением везли его со всего мира в СССР чернокожие обитатели советских общаг с целью перепродажи. Стоил недорого. Зато какой подъем! 1200 советских рублей. 5 месячных зарплат лейтенанта ВС. Если рассматривал его конструкцию, то она основана на популярных 12см динамиках, которые мы встретим и в более младших GF-4646 и в более раннем GF-6060/6161, более позднем GF-7500/7600 и в двухкассетных GF-450/500.
Но на мой взгляд именно этот магнитофон являл золотую середину. Достаточно широкий аппарат более 50см. Наличие красивого свтодиодного индикатора, только входившего тогда в моду.
Больше всего модель портил АРУЗ - автоматическая регулировка уровня записи. Писать на этот магнитофон с внешнего источника было истязанием. Лучше было это сделать на чем-то другом и на шаре только воспроизводить. Зато в наше время это уже не важно. Шикарный, цепкий радиоприемник великолепно ловил вражьи голоса. А как 5454 сегодня отрабатывает прием FM! Жаль в те времена послушать этот стереодиапазон было не возможно в СССР.
Магнитола на мой взгляд является ярким и удачным образцом классического яркого дизайна своего времени. Легка в ремонте и разборе. Пьезопищалки... они присущи большинству магнитол той поры. В аппарат так и просилась раздельная регулировка диапазонов. Конструкционно она была заложена, но ее реализовать не спешили.



Выпускался аппаратик в двух цветах - в серебре и кофе с молоком. Шкала могла быть голубой или черной.
А вот аналогичная модель для рынка Японии отличалась блестящими хромированными кнопками.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Принимаемые диапазоны радио
FM 87.6 MHz- 108 MHz
SW1 2.3MHz - 7.3MHz
SW2 7.3 MHz - 22.0 MHz
AM 525 kHz - 1,605 kHz

Частотные характеристики 50Hz ~ 10,000Hz
Соотношение финал/шум 50dB
Мощность от сети
PMPO 15W(7.5W+7.5W)
MPO 12W (6W + 6W)
Мощность от батареек 5.8W (2.9W + 2.9W)

Размеры
Ширина. 500мм
Глубина 120мм
Высота 226мм
Вес: 3.9 кг
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 11 Авг 2019 22:38 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: old.walkman, scorpic

Мои магнитолки со всего мира 04 Июль 2019 08:26 #8813

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

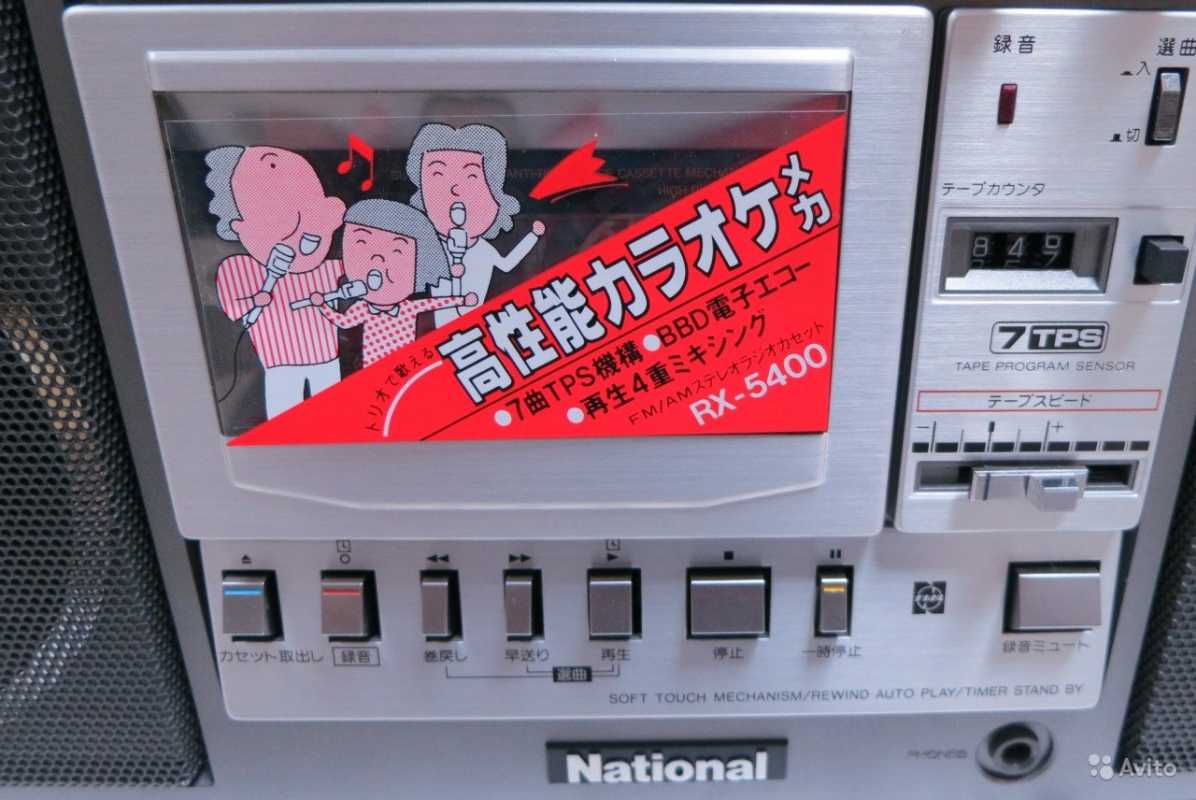

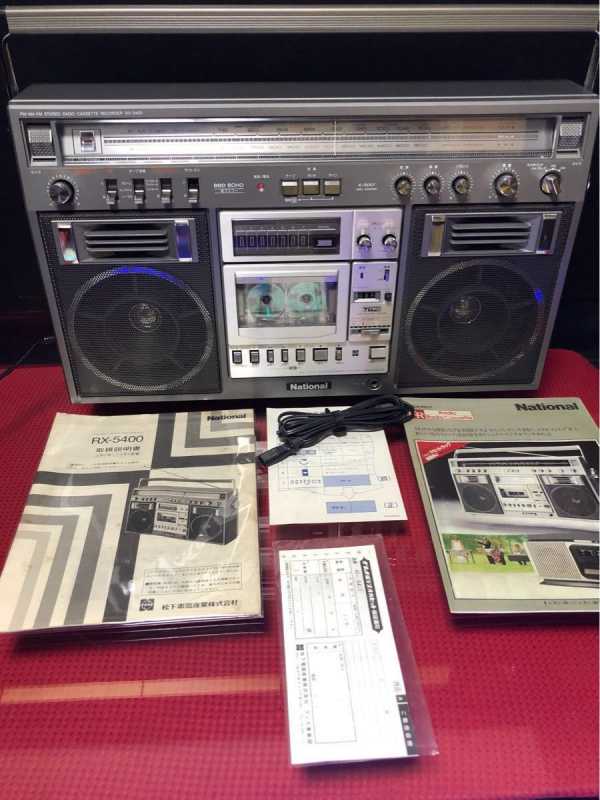

NATIONAL RX-5400





Аппаратик приехал из Японии, приезенный руками контрабандистов, пароходом через Сахалин.
Понятное дело что аппарат 39 лет пережил. Грязнущий! Стекло шкалы приемника в царапинах. Хромированные ручки все окислились и приобрели цвет плесени сыра Дор Блю.
Принес домой. Подключил к блоку питания 12V. Магнитола ожила сразу всеми своими функциями. Приемник вцепился в "Юмор FM" и динамики дунули густым саундом 80-х. Кассетная часть тоже порадовала - не надо китайские пассики вставлять. Вот только счетчик молчит.
Естественно, первое, это то что глаз режет - косметика!
Поснимал все хромированные ручки к нопки. Зубная щетка. Украинский "силит", любую ржавчину осилит, но тот, который для хромированных кранов на кухне и в ванне! Я его уже многократно использовал а к химии стараюсь относиться очень осторожно. Отчистил. Смыл водой и потом протер эвкалиптовой полиролью. Сразу все элементы засверкали как яйца у кота, из жидкой ртути. На картинках - предшествующие масштабы бедствия!

После промывки поверхностей, все кнопки вернулись на место.

Но под слоем грязи скрывался бриллиант!
Но больше всего резала глаз шкала приемника.
Обычно я долго вожусь, а тут справился минут за пять.
Знакомый автомаляр презентовал мелкодисперсную наждаку на основе пористой мягкой губки. Затер проблемные места.

Далее в ход пошло, чем богаты. Оргстекло шлифуют всем, кто на что горазд. Если всё хреново- меняют нафиг. Этой магнитоле повезло. Трещин нет. Полирнул крокусом для шлифовки оптики.

Слегка намочил обычный кусок х/б от старой наволочки. Макнул в розовый порошок крокуса. Пара минут. Стекло как новое.
Пару дней магнитола усердно работала на подоконнике в качестве радио. Шуршит и постреливает регулировка громкости. Следующий этап - разборка и числа аппарата внутри. Сегодня полезу ковыряться с отверткой.
Аппарат - огонь! Особенно в звуке. Я даже не ожидал. Только был куплен без крышки батарейного отсека. Взял такую же у Sergtheseal от этой же модели и заказал 3D копию. К концу недели будет готова.
Скоро обзор потрохов RX-5400 и его фотосессия. Ах да, магнитола для рынка страны Восходящего Солнца. Скоро будет и перевод всех надписей. Впереди - мелкое обслуживание внутри.
Пропотрошение!
Всего 7 винтов! Но каких! Цаца. Я задолбался с кучей крестообразных отверток, которые то цепляют крест то нет. Винты для National я как-то раньше такие не встречал. Они с шляпкой и под + и под -! Удобно. Магнитола девственная. Никто до меня там не пасся, винты закручены были крепко и открутились только тем самым минусом.

Снимаются отщелкивающияся крышка подкассетника и абсолютно все крутилки и 4 ручки переключателей.
Открываю!
Тадам! Привод бегунка радиоприемника - зубчатый ремень! Пластик ремешка не абы какой а прямо что-то типа кевлара, или что либо другое как мне показалось. Неэластичный. Лет 200 не рассыпется.
На дворе олимпийский 1980-й год.

Ныряем дальше. Отстегивается лицевая панель с динамиками внутри, которые к основной плате подсоединяются разъемом.
Удобно. Технологично. Не то что в айвах.
Но в кое чём технологи схалтурили. Твиттеры не открутить!

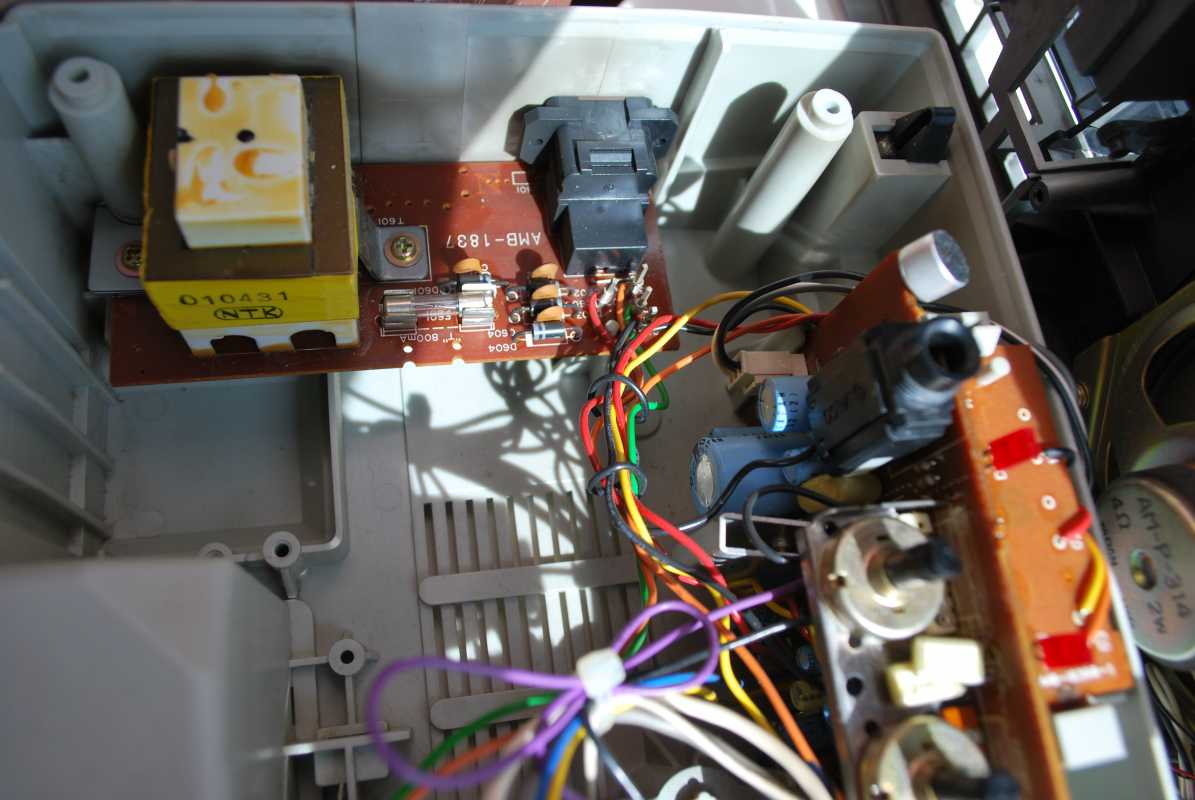

А какой чудесный съемный трансформатор. Меняй - не хочу! Два болта открутил. Два провода на 100 вольт. Два ... м-м-м 10V??? Вроде так если следовать маркировке. Следующий раз измеряю.

Пассик я не вижу смысла менять если и так все хорошо. Он нигде не залипал и не растянут. А вот пассик привода счетчика длинной 80мм пошёл на замену, бо провис и прикручивался. Для этого достаточно было снять алюминиевую накладку на ЛПМ.

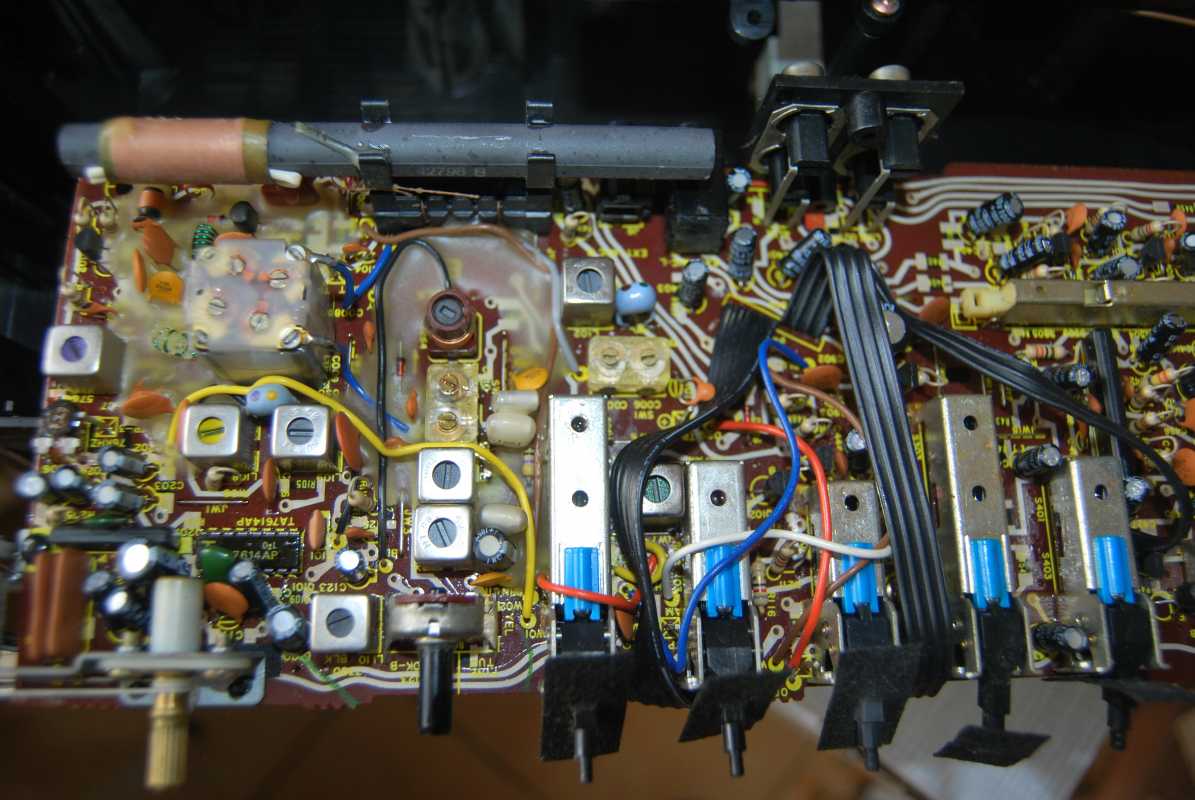

Шуршали потенциометры. И вот тут было неприятное попадалово. Попробуй к ним подлезь! Для этого всю начинку не поможет открутить от шасси, расположенного на задней стенке.
Что бы рассмотреть что там конструкторы накуролесили пришлось взять зеркальце стоматолога.

Но как бы там ни было, нашел трубку подлиннее для баллончика со спреем для очистки электроконтактов и, вуаля, разработал, треск пропал и скачки в регулировке громкости.
Что еще из вкуснятины в этом парасёнке, что я вижу впервые - демпферный механизм.

Трындец магнитолой головке. За сорок один год, а аппарат датирован на корпусе 28 октября 1980 года, поверхность зеркала покрылась пылью оксида. Я попробовал почистить коррозию подручными средствами и полирнуть крокусом. Пофиг! Установил новую японскую голову. Играет этот мафон замечательно и имеет на передней панели ручную регулировку скорости ленты.

Больше претензий у меня больше к аппарату нет.
Скручиваю обратно 7 винтов. Подсоединяю через блок питания 12V фирмы Panasonic, по случаю купленный в Одессе. Аппарат играет и поет ой как зачётно. Другие позавидуют! Все таки 16см динамики, хотя внешне их размер кажется поменьше чем на многих других магнитолах.

В магнитоле много всяких технических вкусняшек. Например программа поиска по 7 трекам кассеты. Прямо с "морды" регулируется скорость вращения мотора. Необычно, но интересно придумано. Понятное дело что записывать кассеты сегодня на нем никто не будет, но вижу полный баян типов пленки Normal/CrO2/ Metal

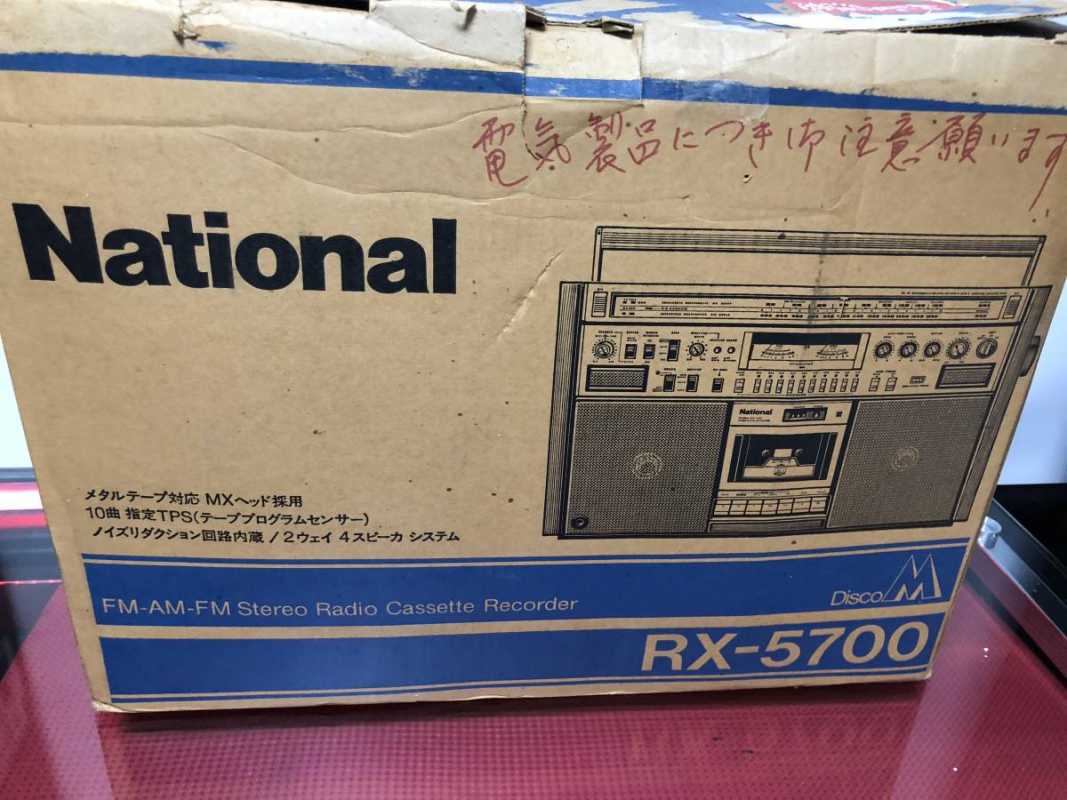

В то же время, как и на другом моем RX-5700 при всей свой габаритного и солидности, как то съэкономили на светодиодах и индикаторах. Ну хотя бы задествовали бы для этих целей светодиоды системы поиска. В целом, аппарат - неожиданно офигенный. Богато звучит. просто - музыкальная шкатулка! Добираться до обслуживания потенциометров развлечение не из подарков. Плата приемника с регулировками зато достаточно доступна. Все на разъёмах. Очень удобно отсоединить фронтальную часть магнитолы с динамиками - всего один разъем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазоны радио:
FM 76-108 Mhz
AM 530-1600kHz
Частотные характеристики:
40-12000hz Normal
40-14000hz CrO2
40-14000hz FeCr
Cистема поиска TPS на 7 треков
Динамики 16см х 2, 5см х 2
Мощность - 14W(7+7W) PMPO
Размеры: 563х325х139мм
Вес 7,5кг без батареек


Размер пассиков
FRM-9,7mm
SCQ-6,7mm
SCX-3,2mm
SCX-4,3mm
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 06 Май 2020 18:17 от black jack.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 17 Июль 2019 15:17 #8819

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
Hitachi TRK-8600
(версия для рынка Японии)








Ещё один черт из табакерки, приехавший с Дальнего Востока. Причин его приобретения было несколько. Первая - у меня уже один такой есть. Но немного некомплектный. Вторая причина - приятель с того самого Дальнего Востока, сказал что японская версия играет лучше чем трехполосная версия для Европы.

Ну как тут не приобрести, имея приятеля на Сахалине, которому ещё не надоели мои причуды. Охотились вместе несколько месяцев. Штуковина, мягко скажем, немного культовая и все время за ней стоит очередь.

Сегодня я чудесным образом провел замечательный вечер отмывая от поплывших пассиков лентопротяжку где их один и не два, а целых 4. Но это будет отдельный репортаж, поскольку пришлось изобретать по новой схему хитросплетений и игрой "в резиночки". На магнитоле установлен трансформатор, который выложил выше. И он как-то неплохо справляется с возложенными обязанностями. Может быть я бы и оставил эту магнитолу работать с внешним блоком питания, но полярность внешнего гнезда оказалась обратная. Все равно светили лишние телодвижения. Делать - так делать.

И так, очередная фотосессия магнитолы исключительно для рынка Японии, которая в отличии от европейки выпускалась в двухполосном исполнении.

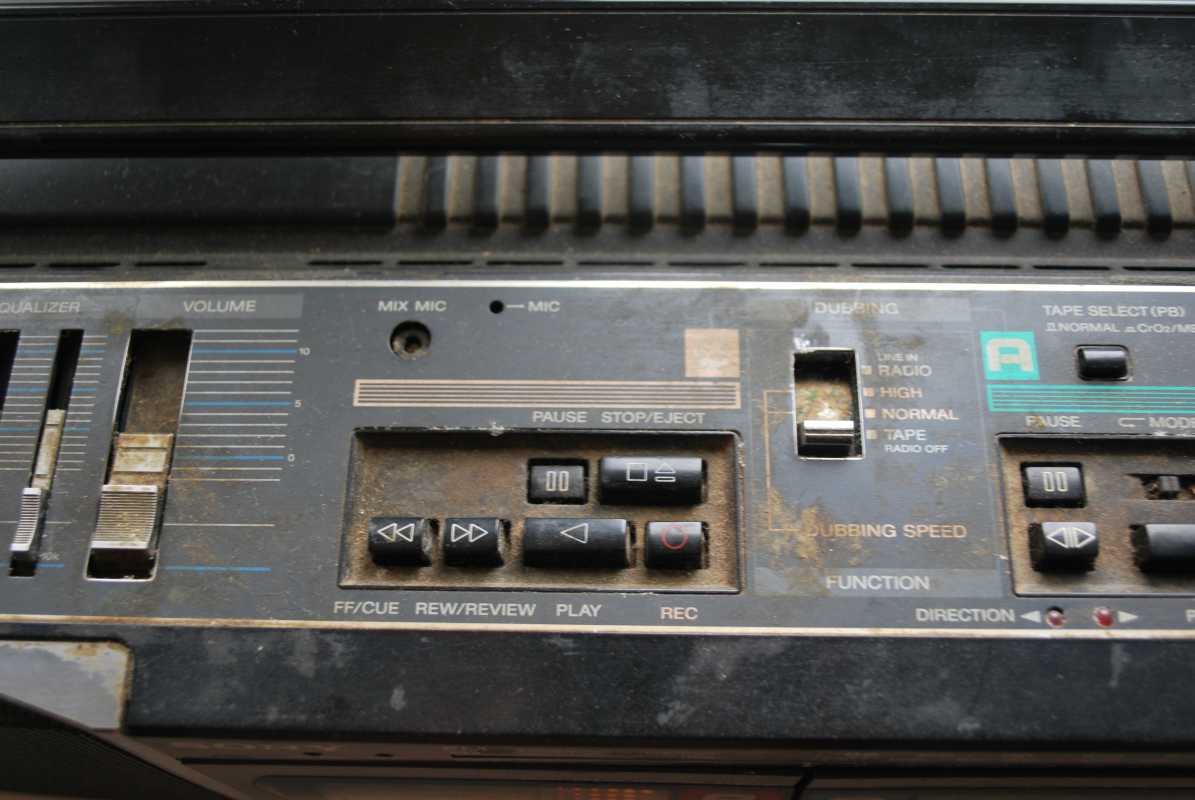

Косяки были от длительного бездействования. Переключатель режимов функцианировал станным образом - при включенной кассете работало радио. Левый канал что ни крути, еле попёскивал. Ну и самое главное - возвращение к жизни лентопротяжки. Одно дела пару часов спиртом отмывать старые пассики. Не менее веселое занятие - придумать как они должны быть расположены. Можно было бы коечной раскрутить мою европейку 8600, но мы не ищем легких путей. Не хотелось тратить лишнее время. Ди в в конце концов само получилось.
И так. Разбираем. 8 оцинкованных болтиков резьбой 3мм и длинной 5. Открутились без проблем. Иногда десяток отверток переберешь. А они не цепляют. При обратной сборке болты я теперь обмакивю в силиконовую мазку.

Столнулся с несколькими неожиданными сюрпризами. Вроде похожий магнитофон не просто одной марки но и одной модели. Но японцы наворотили, создав не только абсолютно разные маски лицевой панели для японской и европейской версии.
Например - разный подкассетник. У азиатки он шире на 5мм и другая форма под другим углом венца лифта. Он и в глубину помирена 3мм. От одной к другой магнитоле не подойдет.

У европейки 6 динамиков. У японки всего 4. У японки светится глаз системы поиска песен DPRS. У еропейки на этом месте две ручки ручного уровня записи и Dolby NR.
У японки снизу панель для управления караоке.
И так, ныряем вовнутрь. Прежде нужно снять планку управления ЛПМ с фишкой разъёма.
Подкассетник снимается после этого очень легко. Он держится на двух ушках.
Вот он, какой, северный олень.

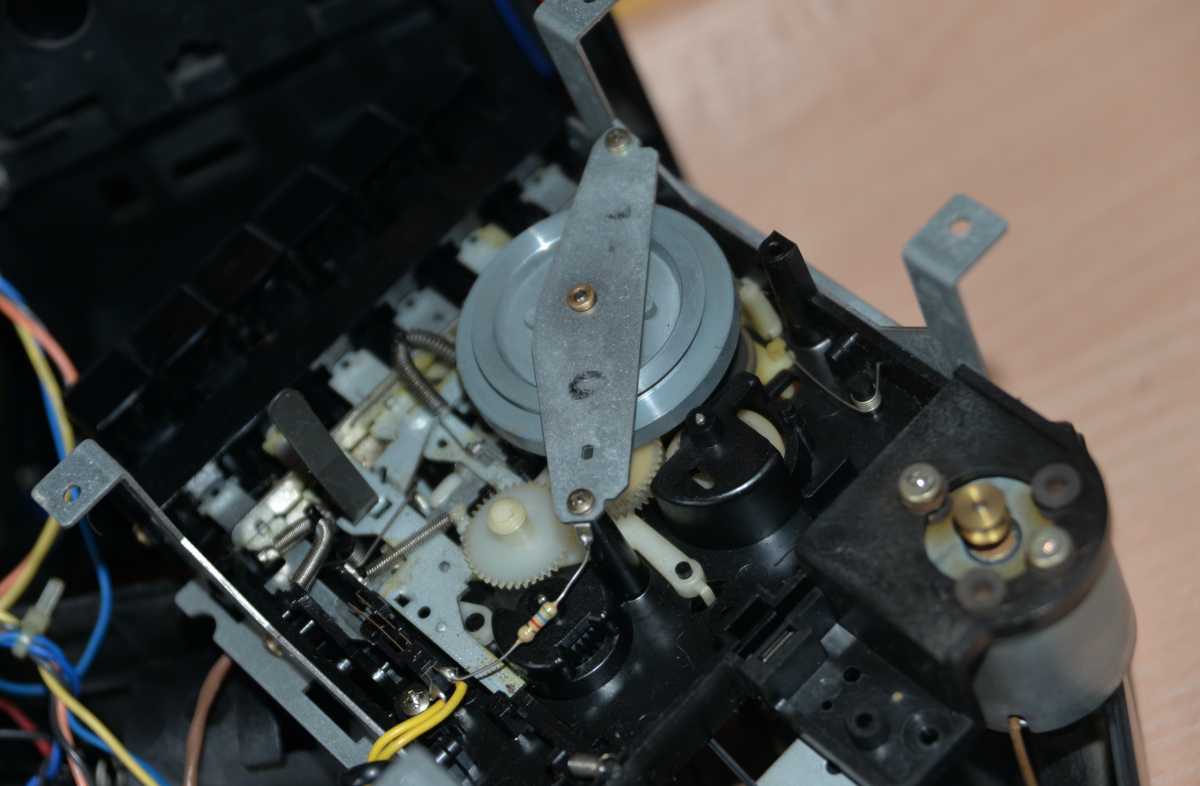

Слева внизу замененный трансформатор в коробке экрана. Наша цель - не Коммунизм! В данном случае молчок ЛПМ. Мотор включается. Кассету не крутит. 4 доступных винта по углам. И вот она, лентопротяжка. Все на разъёмах, которые абсолютно все можно и не отсоединять.
Снимаем маховик. Запасаемся тампонами для спирта и ватными палочками. Грязи я добыл с этой лентопротяжки по стахановски ударно. Даже не припомни подобного. Все таки 4 пассика из которых жив только у счетчика.
Пассики на эту магнитолу следующих размеров:
- главный привод 3мм х 12см
- квадратный пассик 1мм х 11см
- квадратный пассик 1мм х 6см

После нескольких попыток игры в резиночки с гудением мотора, я получил правильную комбинацию.
Потом была смазка металлических направляющих и оси довольно приличного маховика и все в сборе.
Ах да. Головки многих магнитол, прибывших из Японии имеют характерный налет на зеркалах из оксидов. И эта - не исключение.
На панасонике на ура все оттёрлось, а вот на этой магниоле чем я только не пытался налет удалить, придется менять.
Эта головка не играет как надо.

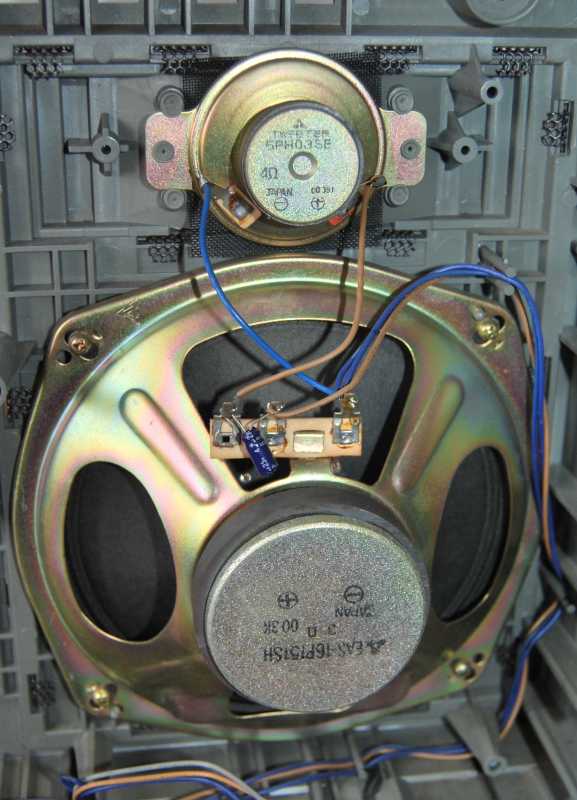

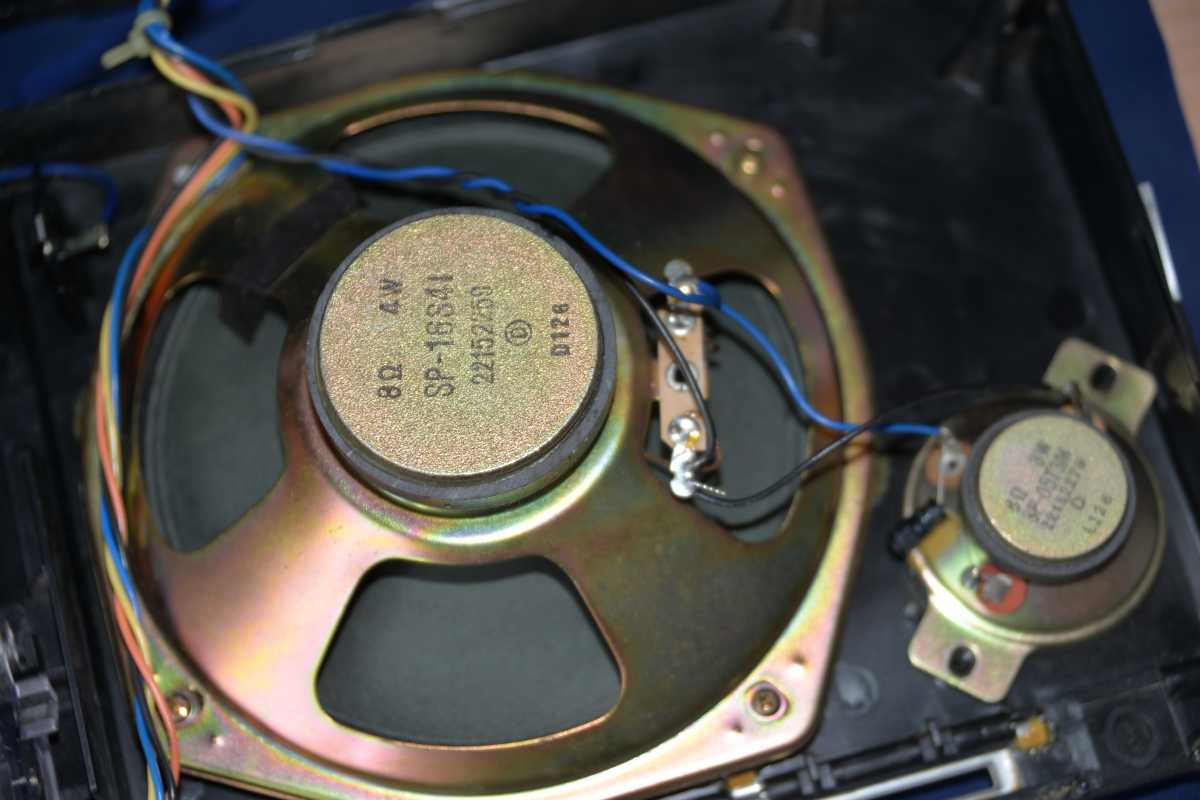

Отдельнвя история - динамики
Их здесь 4 штуки. 2 х 5см и 16см
Динамики имеют спереди до сих пор довольно липкую пропитку. Внизу, где скопилась век прошлого века, налипло ее предостаточно.
Собирается магнитола не сложно. Но важно при сборке не сломать руски переключательей, которые постоянно хотят перекоситься и переключатель режимов включения магнитолы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Мощность: 2x15 W RMS (AC operation)
Размеры: 340(H) x 546(W) x 177(D) mm
Вес: 8.3кг (с батарейками)

50 to 12,000 Hz (Normal tape)
50 to 14,000 Hz (Chrome tape)
50 to 16000 Hz (Metal tape)

Трехполосная акустика
Динамики: 16cm x 2, 2x5 cm
Диапазоны радио:
FM 76-108MHz
AM 530-1.605kHz
1981 год выпуска
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 03 Окт 2019 23:52 от black jack.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 24 Авг 2019 22:25 #8837

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

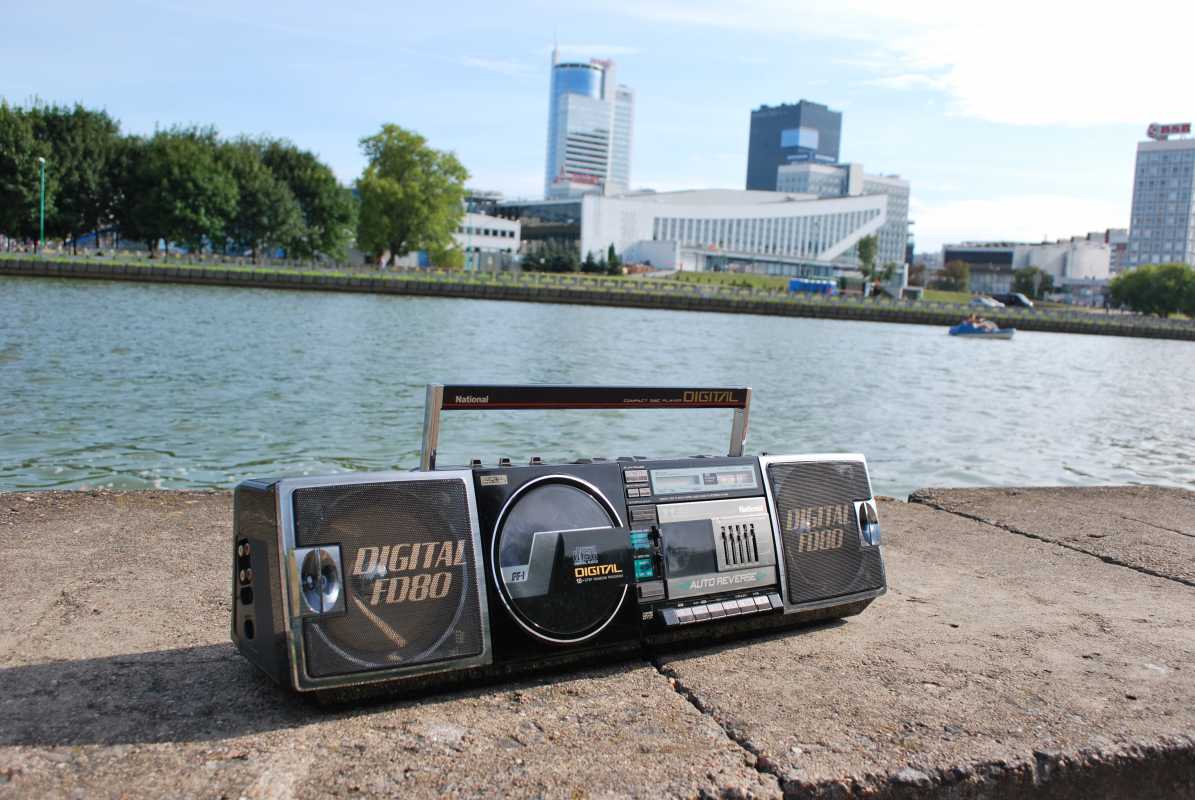

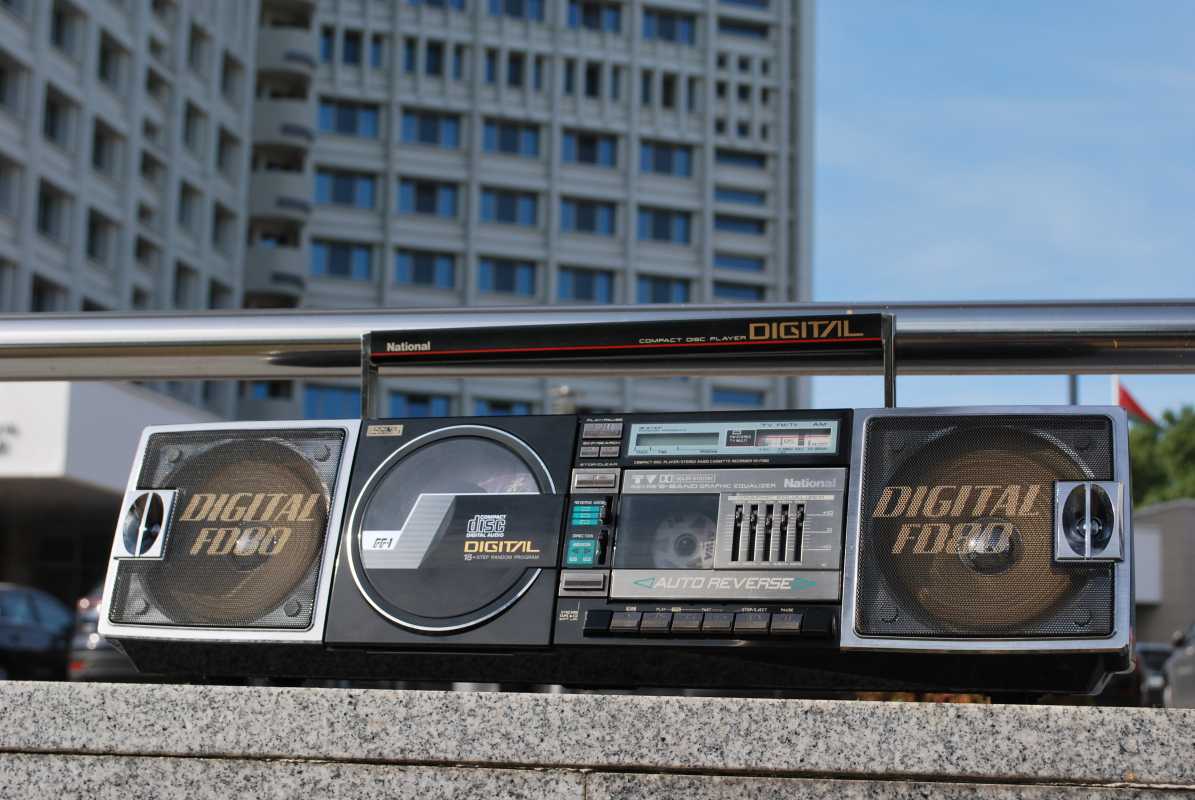

NATIONAL RX-FD80



На дворе стоял далекий 1987 год. Японский концерт Matsushita основательно подготовился к переходу своей продукции портативного радио на новый музыкальный формат - СD. Открываются новые горизонты в безграничном качестве звучания, которое обеспечит лазерное чудо. Будущее здесь и сейчас. Вставил диск и фантастика уже у вас в доме.
Под брендами Panasonic и National выпущен первенец компании RX-FD80, позволивший прикоснуться покупателю к новому, наберающему популярность, цифровому формату.

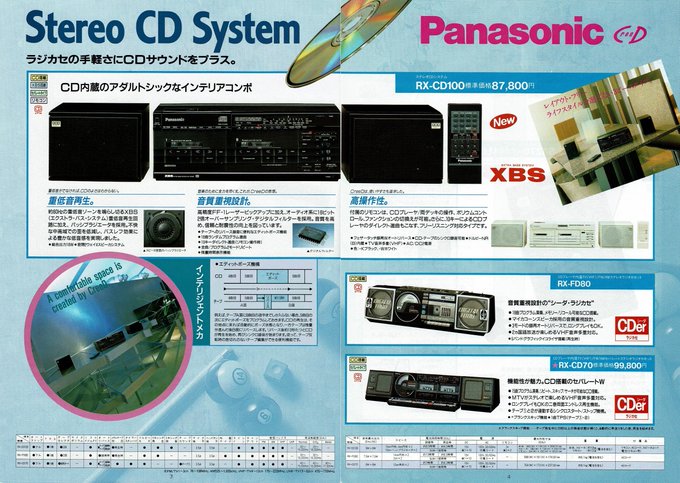

Возьмем в руки фирменный каталог тех лет.
FD80 здесь смотрит на нас прямо с обложки. Открываем следующую страничку. Мегахит без лет, двухкассетный со спектроанализатором CW200 и тот смещен в каталоге на позицию ниже этого суперсовременного лазерного монстра.
То есть RX-FD80 - тот самый топ, на который возложены огромные надежды и строится маркетинг мирового японского гиганта. Эдакая первая ласточка грядущей новой эры.



Купил эту штуковину не имея ни малейшего представления что это за аппарат. Просто захотелось заполучить магнитолку с сидюком. Приобрел в Японии, имея приятеля на Сахалине. Аппаратик контрабандой доставили моряки вместе парочкой из верхних постов. Попросту прихватили с собой лишний багаж в японском порту.

Приехал магнитофоне в Беларусь. Честно говоря, брал аппарат понравившимся по картинке и думал что получу небольшой батончик. Куда там. Приезжает тяжелая, почти шестикилограммовая длиннющая магнитола с лопухами 14 см динамиков из белой рисовой бумаги.

Подключить и послушать шансов никаких. В этой модели не предусмотрено питание через блок питания или через автомобильный шнур. Только сетевой на 100вольт. Ну раз такое дело, попробовал проверить магнитолу через ... блок питания, припаяв в пружинам батарейного отсека. Магнитола тут же включалась и тут же звук пропал. Мощности внешнего трансформатора не хватило. Аппарат жадно из него всё высосал. Ещё бы. Мощность то якобы 50W PMPO.

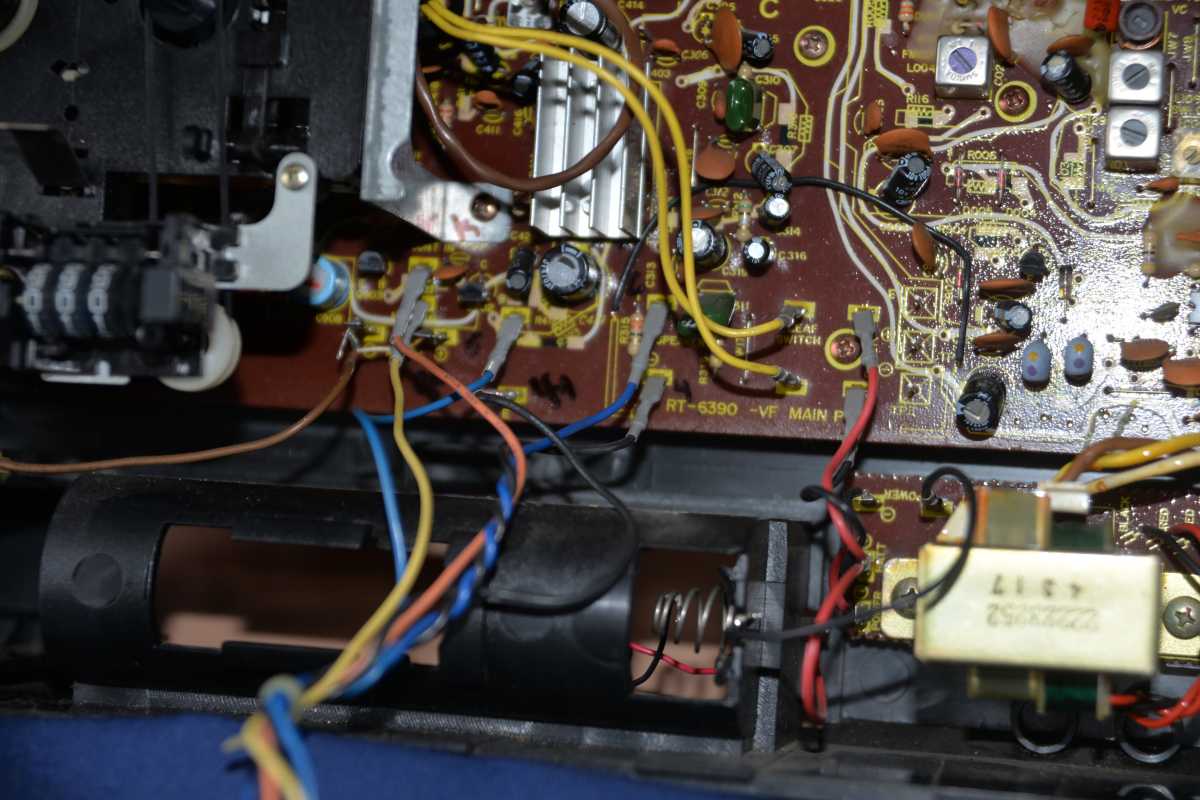

Естественно, первое что необходимо сделать с этим пациентом - заменить трансформатор на 220 вольт. Япончик к тому же выдавал 13,5V. Как раз аналог у меня уже был.
Магнитола включилась и довольно хорошо запела. Без каких либо особых приукрас она чудным образом отрабатывает тот звуковой сигнал, который поступает.
А именно, магнитофон тех тет, где производитель не сэкономили практически ни на чем, кроме, видимо вышедших из моды светодиодных или стрелочных индикаторов. Но и без них тут фарша в лучших котлетах столько не найти. Первое, собственно, это сам CD с вертикальной загрузкой. Смотрится богато. Это потом диск спрячется в магнитолах куда нибудь наверх корпуса. А тут он на виду. Особое внимание уделюименно этой опции. У магнитолы богатая функция использования этого самого CD. ЖК дисплей. Возможность повтора, рэндом и поиск на 18 треков, память. Понятное дело что у магнитолы второй носитель - компакт кассета. Так вот: здесь предусмотрен синхростарт CD для перезаписи на пленку. Удобно? Конечно.

Теперь о самой кассетной части. Смотрим на подкассетник. Прямо на передней его панели 5 полосный эквалайзер. Ну куда же без автореверса. Слева от подкассетника рычажок переключения положения головки, которая при этом проворачивается пластиковой шестеренкой. Такая же лентопротяжка в свое время устанавливалась в нашу советскую Вегу 250-2 . Два вала. Два маленьких ролика. Большая кондовая лентопротяжка. Слава богу она тут одна. Легким путешествие по ней с целью замены пасека не назовешь. Магнитола работает с пленками в двух положениях. Первое - Normal, второе, объединенное - Metal/Cr

На корпусе магнитолы наверное главная для каждого кнопка - включение/выключение. Она находится слева. Большая и удобная. Мало у какой магнитолы еще такие есть. Черный богатый глянцевый пластик. Куча переключателей. Два больших ползунка - балланс и громкость. Радиоприемник, как и положено японцу FM/AM.
Шкала приемника - отдельная песня. Такие были в магнитолах 70-х. Эдакий ремейк на шкалу радиостанции второй мировой, в виде барабана. Веньерная нить а не модный в 87 у этого бренда ломкий нейлоновый троссик.

У магнитолы три вида звучания - submоnо, само моно... и вполне логичное stereo.
Я уже написал про 14см динамики. Акустика здесь двухполосная, дополненная 2,2см керамикой.

В дополнение к описанию этой немаленькой конфетки, которая не влазит ни в один их моих рюкзаков - полноценный AUX. Подключается IPhone или другой MP3 через кабель и мы получаем роскошный саундпорт для современных прибамбасов.

Аппаратик любопытен мне тем, что чем больше я с ним вожусь, тем больше он мне нравится.
Незаурядная штуковина, которую погремушкой не назовешь.

Ах, да - Dolby NR. Ну куда же без неё? Аппарат то из высших пород!

Три пассика квадратного сечения в ЛПМ. Приводной - 12см
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 04 Окт 2019 12:24 от black jack.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 19 Сен 2019 23:10 #8846

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

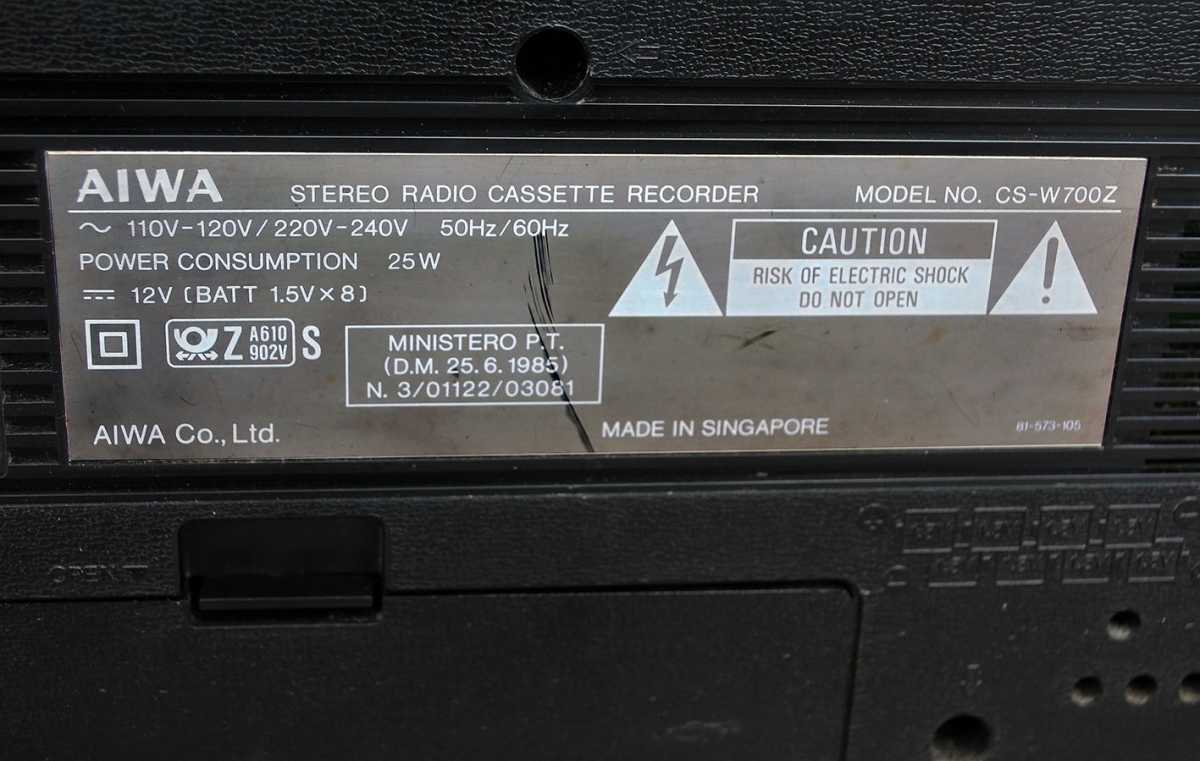

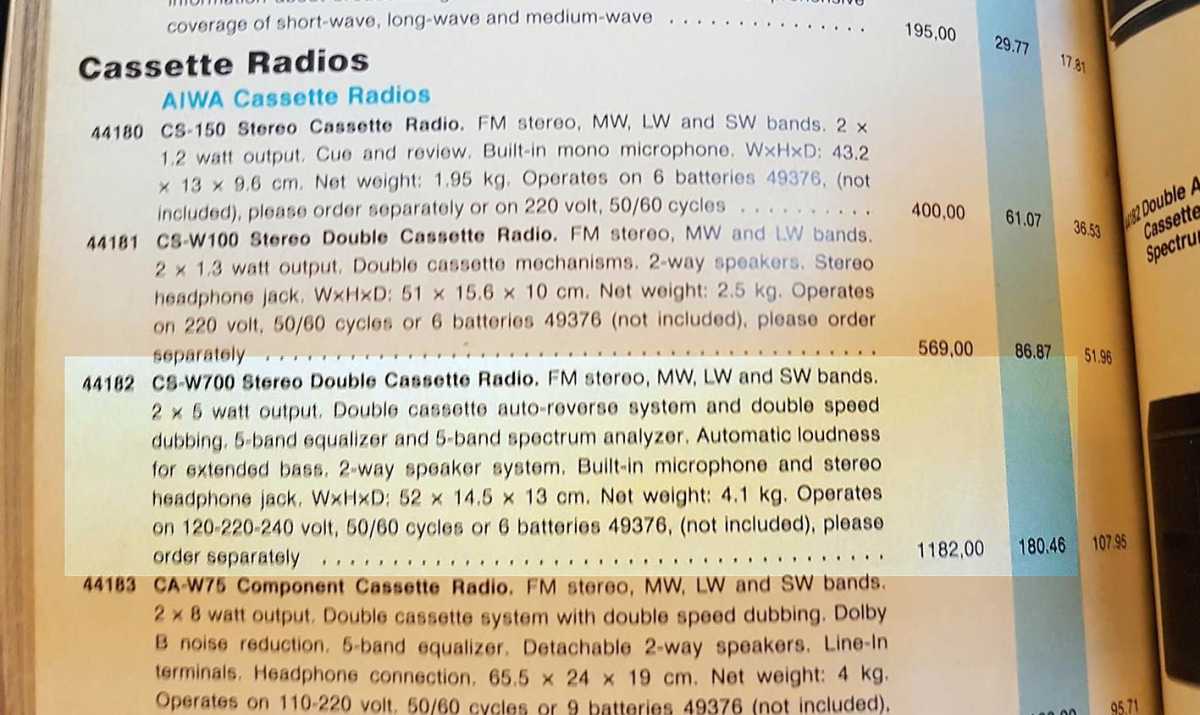

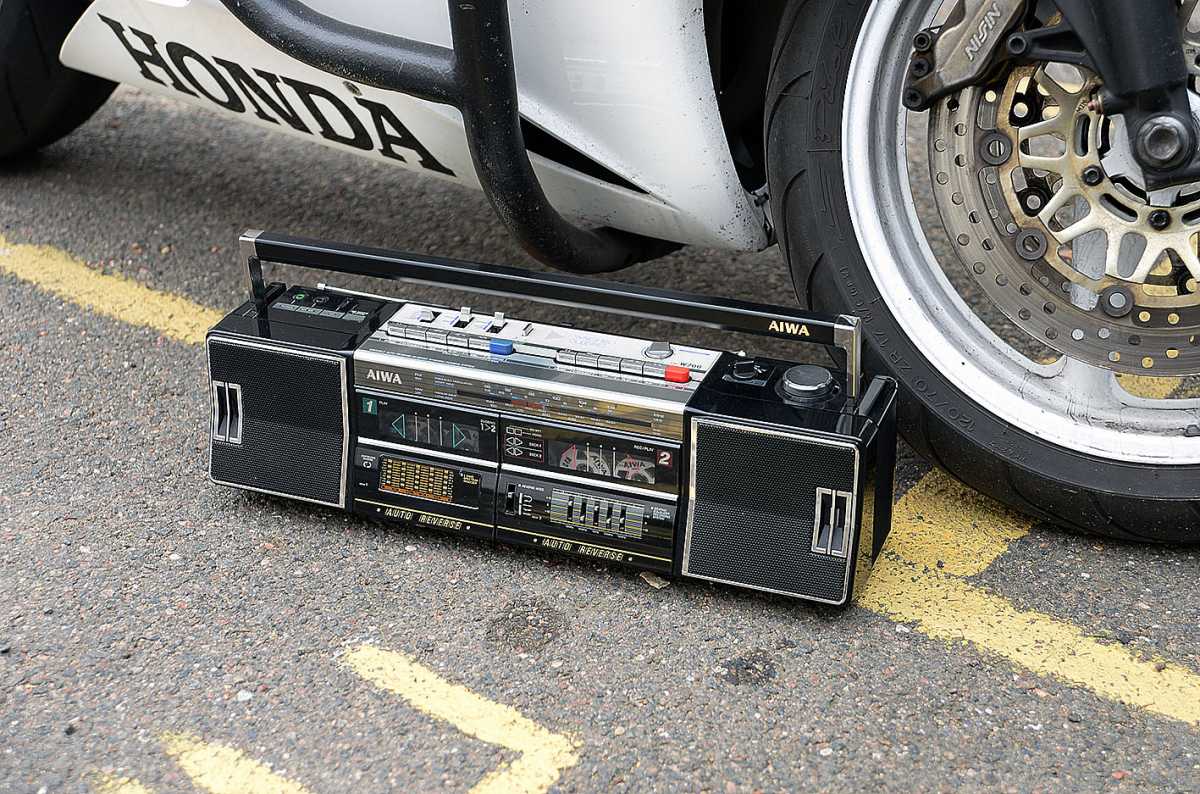

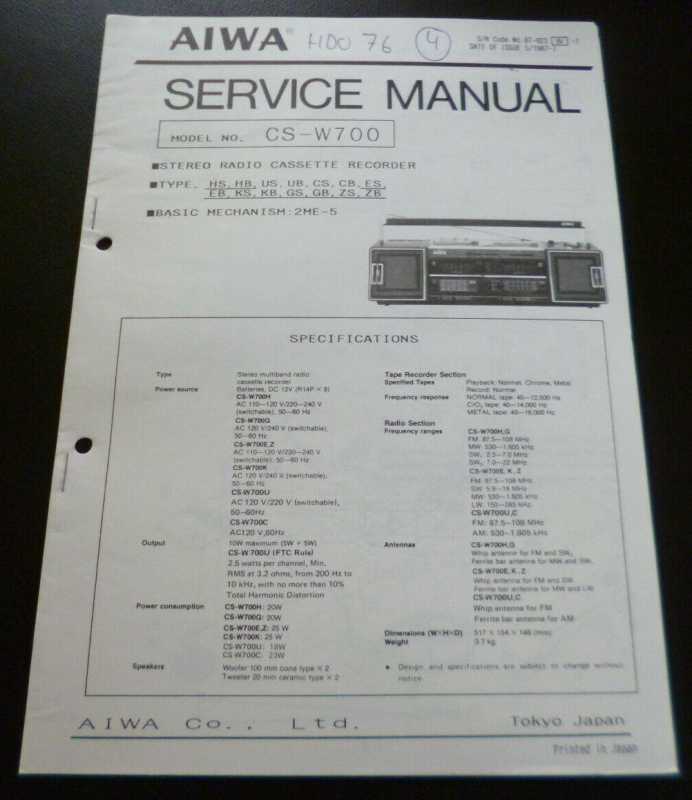

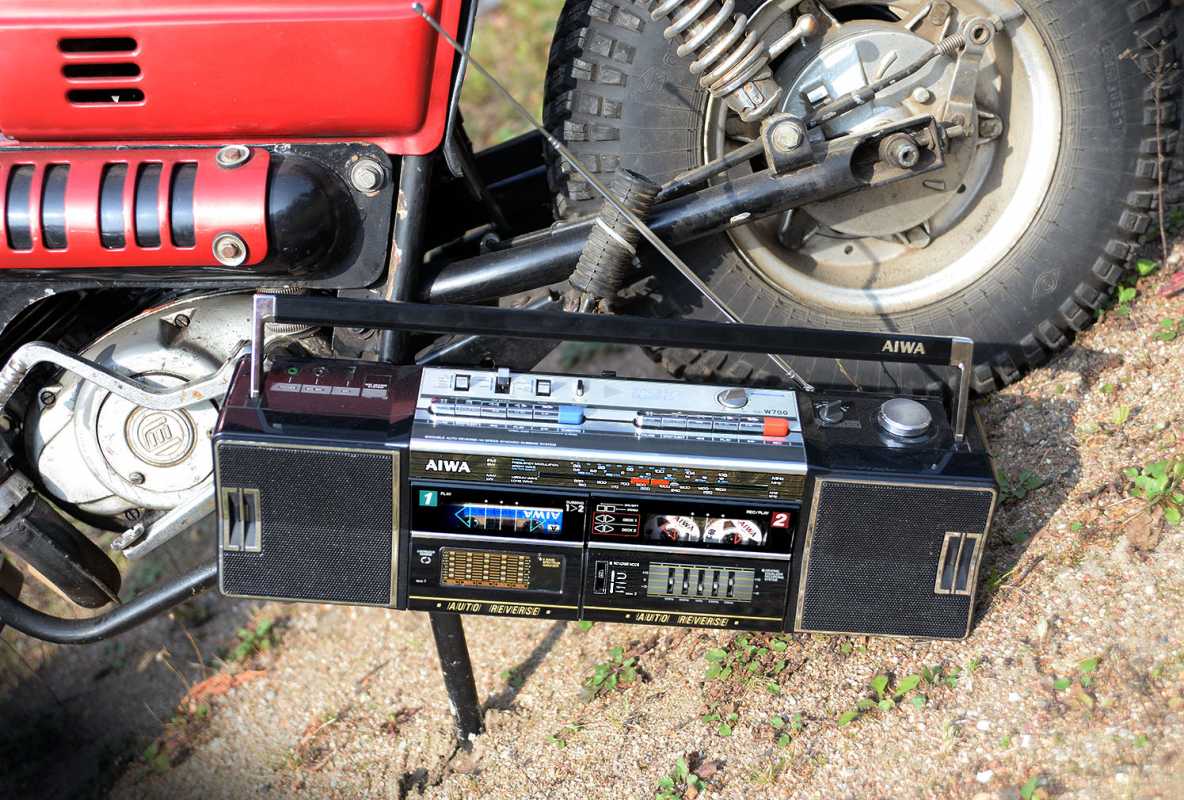

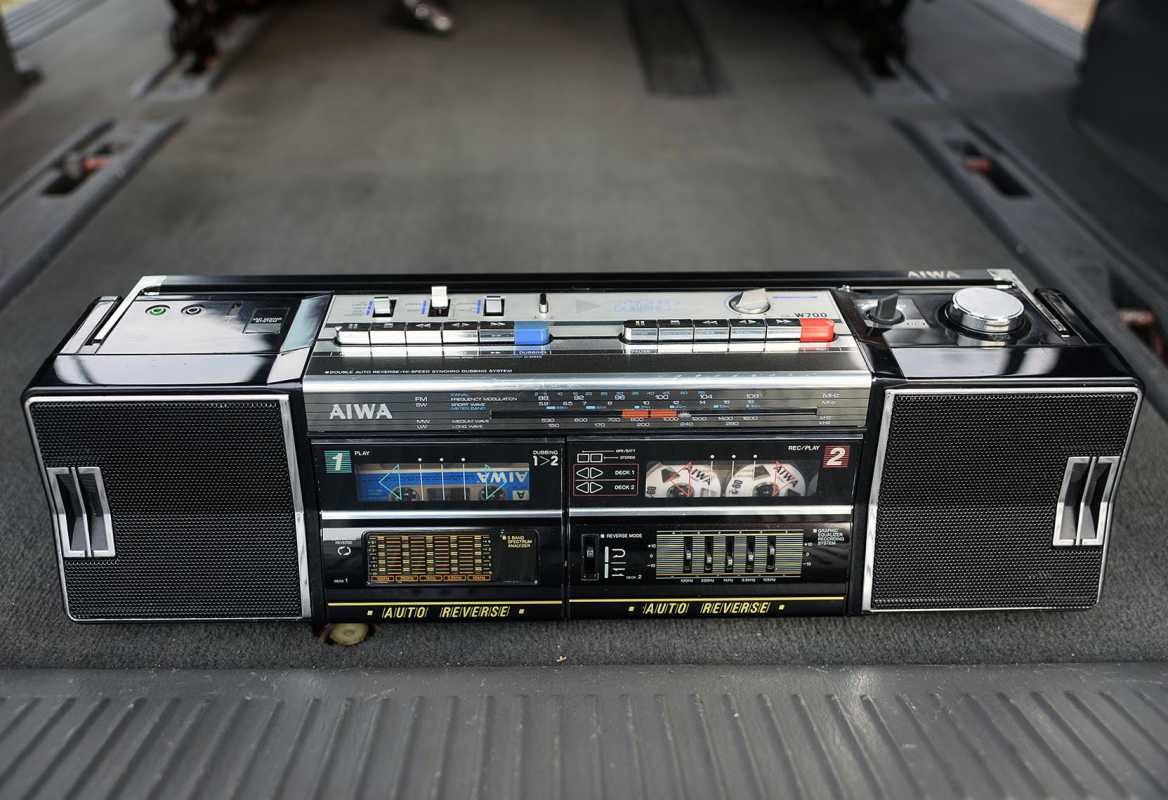

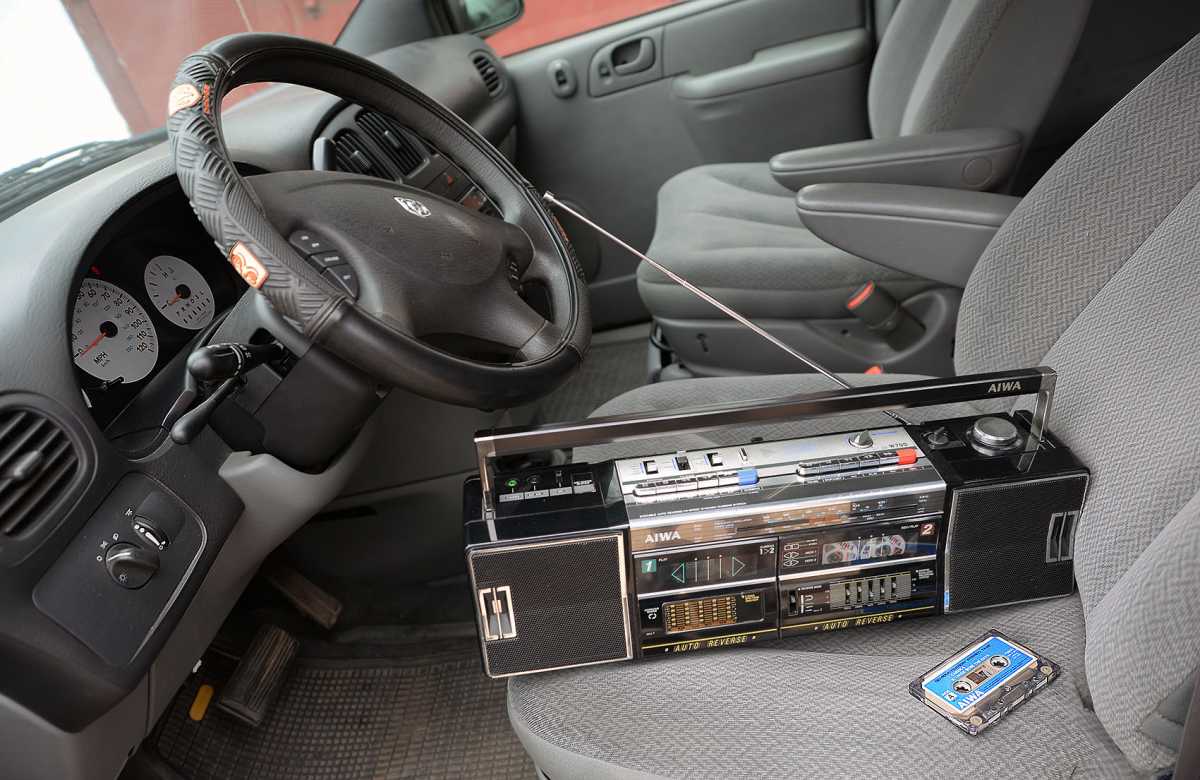

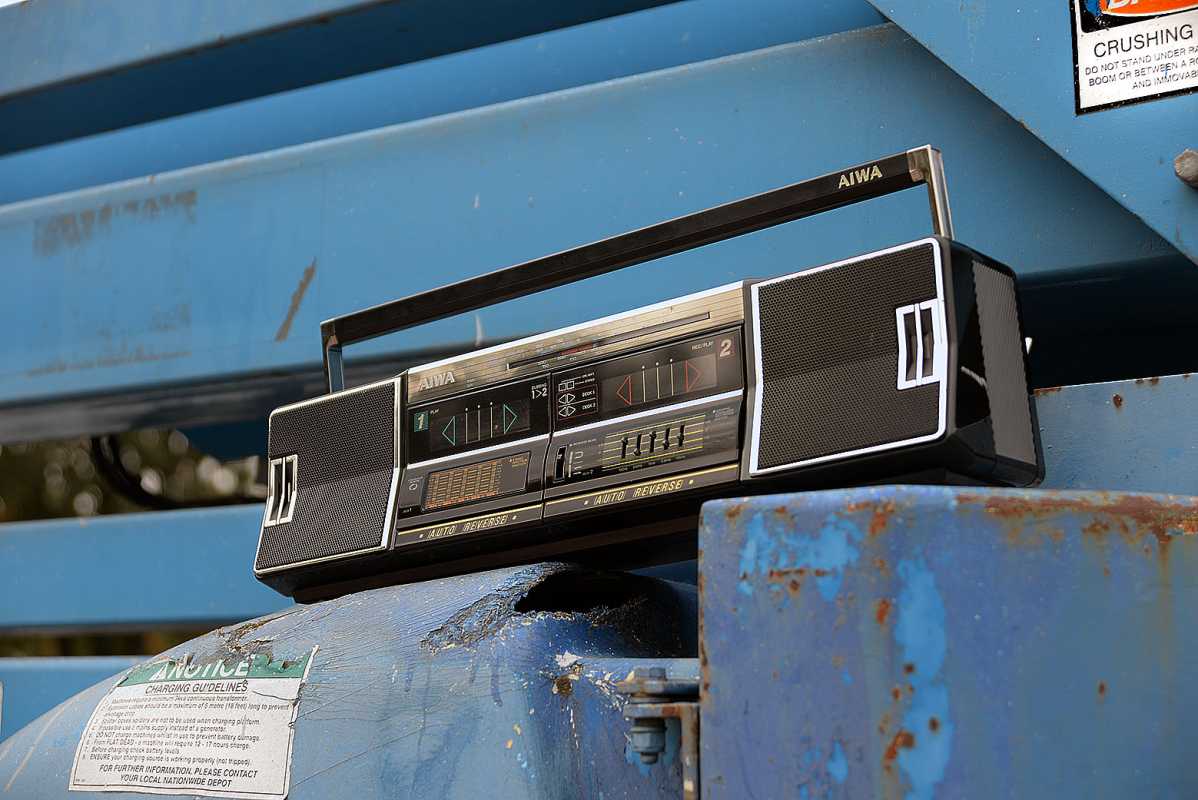

AIWA CS W700





Честно скажу как на духу. Больше никогда в жизни не куплю ни одного батона. Попросту потеряло смысл. Это двухкассетная королева всех батонов. Если мне предложат JVC M90, наверно я пошлю нахер. Давно не был в таком парасячьем восторге. Малявка, малявкой с 5 полосным спектроанализатором на одном кармане, с эквалайзером на втором, на обоих карманах реверс - на правом с поворотной головизной. На левом большая полноразмерная головка. Полноценный AUX под мобильник через провод. Звук... одним словом AIWA.
Для рынка Японии выпускалась под индексом CSW70 и вместо 15светодиодов анализатора будильник, что бы дети школу не проспали. Я не уверен что эта магнитола выпускалась только как мой экземпляр, в лимонном Сингапуре. Возможно и в самой Японии под два диапазона приемника. Выпускалась еще в белом исполнении. Много хрома и алюминия.
У моей магнитолы предстоит заменить паралон на грилях и пассик немного тянет.
Очень громкий малявка, у которого в документах скромно заявлены только 5х5=10W. Размеры 520x145x130мм
Интересная опция Automatic loudness. Что-то я такого как-то и не припомню. 4,1 кг веса без 8 батареек.
Однозначно один ярких из шедевров мирового магнитолостроения.
Разделка тушки AIWA CSW700. Снимаются колпачки трех тумблеров, крути-ка настройки, де крутилки - громкости и переключателя диапазонов. Выкручиваются 7 саморезов длинной 30мм.

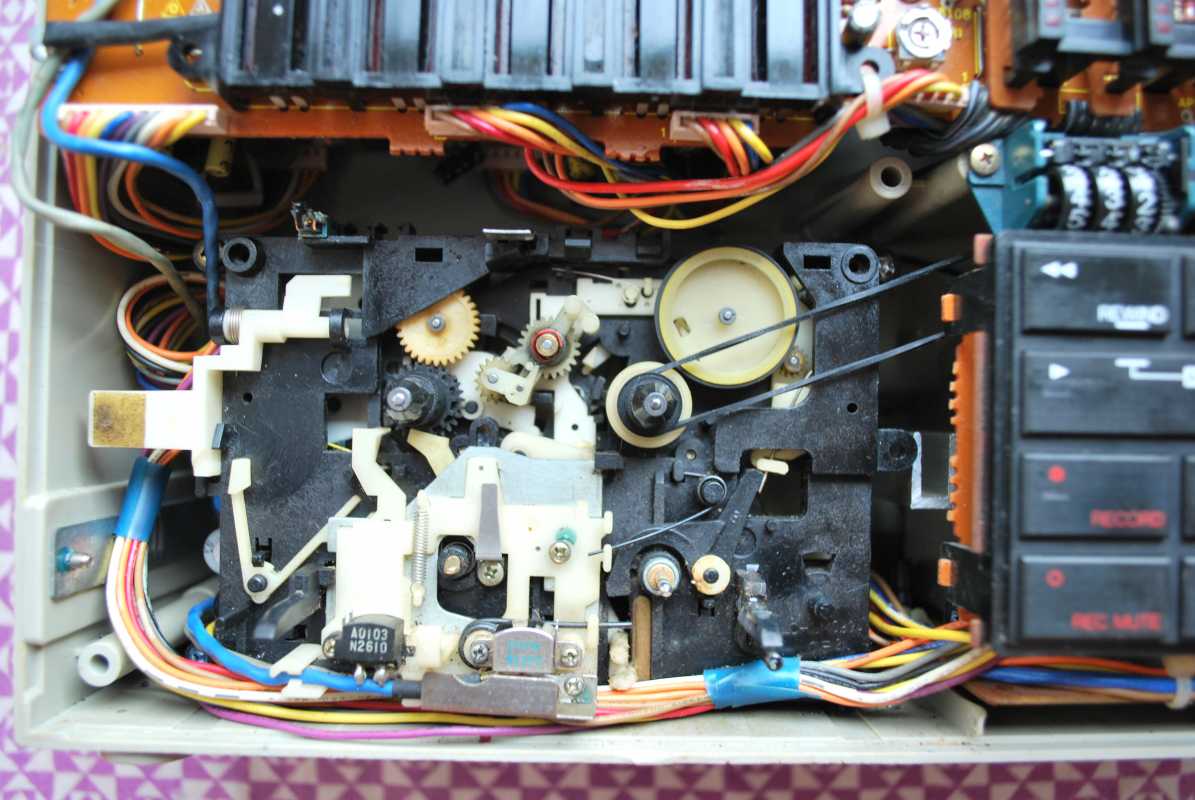

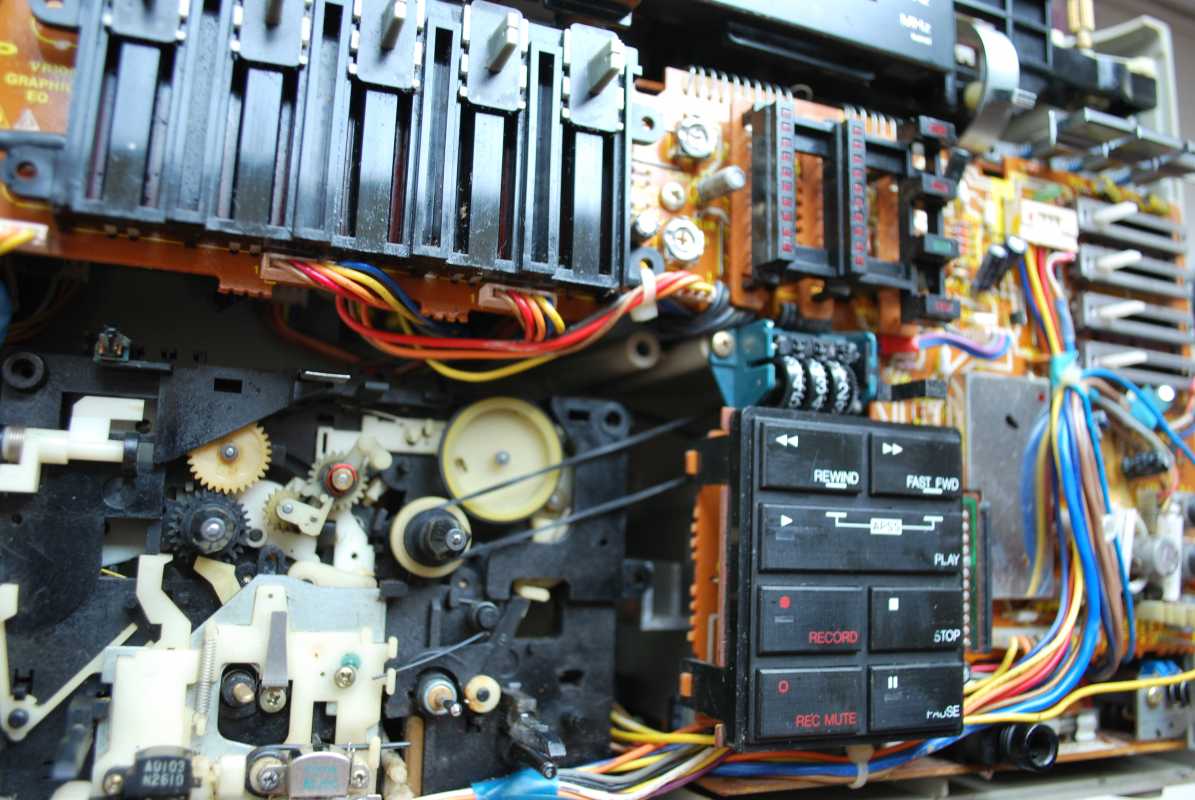

Открываю. Крышка соединена с основным шасси 3 разъемами. На каждой ЛПМ по собственному мотору. Для того что бы добраться до левого ЛПМ нужно открутить всего два самореза розового цвета. И немного отогнуть пластиковую планку шкалы радиоприемника. Снимать ее совсем - себе дороже.
Пассики квадратного сечения. На левой деке с поворотной головой - 12см диаметр. Жив, хороший натяг, но усилия не хватает для поворота головы. Поставил усиленный от видика. Пассики со Ждановичей совсем сопливые, тоньше оригинала на полмиллиметра. Cмазал везде где есть металл.
Второй лентопротяжке повезло меньше. На ней пассик начал плавиться и порвался. Еще год бы магнитола простояла и превратился бы совсем в смолу. Её и снять посложнее - мешает столбик шкалы приемника.
Лентопротяги отличаются первый от второго конструкционно. Поскольку пассик самоуничтожился, пришлось придумать способ мгновенной очистки. Раньше я по полчаса возился со спиртом, ватными палочками и ветошью. Сейчас потратил на чистку минуты две. Берется клубок шерстяных ниток, отрезается толстая нить длинной сантиметров двадцать. Опускается в спирт. Смоченной в спирте нитью несколькими скользящими движениями, намотав на грязный маховик, быстро и основательно происходит таинство очистки.
Схему установки нового пассика 13-14 см придумывать пришлось самому.
Чесночио говоря, мне очень не нравится идея конструкторов тех лет реализации реверса. Крепкий металл, в отличии от батонов Шарпа, но все равно штуки сложные. Пассики хлипкие, а задача у них не просто валы крутить, но и ворочать две поворотных головизны. Не додумались до тех лентопротяжек, которые делал потом ALPS для автомагнитол с бесповоротной головой.
С приемником вообще весело. Уже второй раз встречаю с магнитолой, у которой отломались столбики ножек крепления ферритового стержня. Стержень просто болтался на волосках проволоки. Приготовил эпоксидку. Cклеил. Завтра придется усиливать стекловолокном - просто клеям я особо не доверяю. К тому же эпоксидные смолы - штука хрупкая. Веда лучше чем нибудь армировать.
Разобрал. А в морде CSW 700 знакомые корзины "модные" корзины 10см динамиков. Тут они 3,2 Ома производства лимонного Сингапура. Следует заметить, мало какие японские так играют.

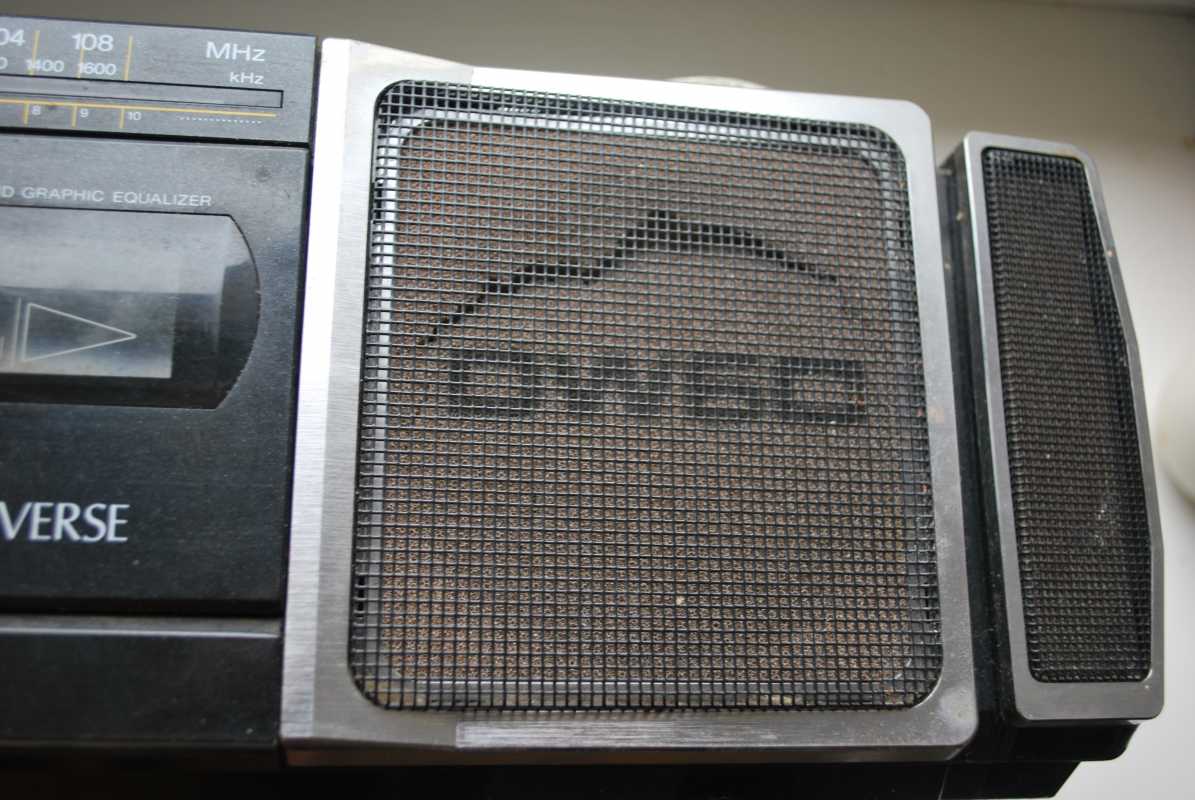

Задачка с кучей вариантов решения. Параллон между динамиком и сеткой начал разрушаться. При прикосновении рассыпался в прах. Пришлось прибегать к помощи пылесоса. Сами динамики из-за наличия защитного слоя параллона, нужно отдать должное, замечательно сохранились включая пропитку по гофру. Видимо отсюда и впечатляющий звук!
В интернете информацию про эту магнитолу не просто минимум, а еще и перепечатывают с сайта на сайт о том что эта  AIWA двухполосная. А вот и нет. У неё есть керамические пищалки 15мм диаметром. И их не рассмотреть, пока не открутить и снять основной динамик.
Грили из металла не просто закреплены на загнутых концовиках, но и проклеены чем-то типа аморфного клея. Слава богу отколупались без переломов. Завтра под перекраску!
А вот вместо развалившегося параллона пришлось что-то мудрить.
Дома не нашел, куда его засунул, поэтому попробовал новый материал - тонкий войлок небольшой плотности. Купил лист размером А4 в магазине тканей. Рисовать форму мылом на нем намного удобнее чем параллон.
Воссоздавать оригинальный рисунок, который был напечатан краской на оригинальном параллоне гриля мне, честно говоря пока лень. Может и созрею. А пока получается густой глубокий черный цвет акустической части магнитолы.
Ещё один прикол, в батарейном отсеке корпуса скрываются целых два места для батареек АА. Видимо это конструкционно заложено в литье пластика для других моделей, которые с таймерами на ЖК-кристаллах. В этой магнитоле эти "дырки" были заклеены на сингапурском заводе, но заглушки от времени поотклеивались. Не буду из ставить обратно.
Магнитола встала в боевой строй коллекции. "Батончики" очень редко встречаются с какими либо индикаторами, а тут малявка да еще со спектроанализатором. Будет дома жить.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Мощность: 5х5W (10W)
Радиоприемник:
FM 88-108Mhz
SW 5,9-18Mhz
MW 530-1600kHz
LW 150-280kHz
Динамики 2 х 10см и 1.5см
Размеры: 520x145x130мм
Вес 4,1кг без 8 батареек
ЛПМ - 2 х автореверса, одна дека записывающая
Пассики - 120 и 140мм, квадратного сечения
AUX

1987 год выпуска модели
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 24 Сен 2019 00:21 от black jack.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 21 Сен 2019 23:53 #8847

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
National Panasonic RS-4150








Неожиданное приобретение из-за рубежа. Нравятся мне магнитолы из 70-х. Именно в эти годы нащупывались технологии, ни на чем не экономили и аппараты тех лет, на мой взгляд самые крепкие и основательные. В 80-е еще пару лет такой вектор как-то продержался но потом пошла гонка за удешевление.
В данном случае - черный пластик, толщиной 3мм, словно на военной радиостанции, кондовые редкие переключатели, полное отсутствие подделок под хром, только настоящий серьёзный металл.
Один из первых стереофонических панасоников. Не ширпотреб с аббревиатурой RX, а ещё RS. Серьёзные массивные грили как на радиаторе бронетранспортера. На один светодиод приходится два белых глаза индикаторов, словно приборы бомбардировщика.
Ни грамма царапающегося декоративного алюминия. В верхней крышке настоящий открывающийся люк для установки микрофона, словно на танке. Настоящие железные, хромированные, а не пластиковые боковушки ручки для преноски , со стальной полосой внутри. Динамики закрыты от окружающего мира нейлоновой сеткой. Поэтому и звук и сохранность.
Настоящий матсушитовский National Panasonic, выполнений так, что проработает ещё лет 50-70. Для того что бы это сломать нужна кувалда или увесистый молоток.
Самая большая неожиданность, что эта магнитола оказалась в состоянии абсолютно нового аппарата, словно её забыли включать. По десятибалльной системе это 10 из 10. За 9 лет коллекционирования такое мне абсолютно попадалось редко. Кондовый, тяжеленный аппарат, который украсит любую коллекцию и вряд ли и у кого такое еще будет.
Открыл я его просто из любопытства. Протер на всякий случай головку, которая оказалась практически не потревоженой. Закрыл обратно. Там все стерильно. Очень интересно открывается - всего 5 винтов с задней стороны, 3 снизу и 2 сбоку.
Абсолютная редкость. В каталоге Внешпосылторга эта модель была по цене 1135-00 рублей, а это подороже многих других. Особенность данной магнитолы - 2 ползунка шкал приемника! Редкое интересное решение. Такое припомню еще только у какого-то Сильвера. Плюс- расширенное стерео. Для рынка Японии эта магнитола была в престижной серии RS-4150STEREO MAC ST-3

ТЕХНИЕСКИЕ ХАРАКТЕРИСТИКИ:
Мощность 8W (4x4W) в эти годы еще не врали
Радиоприемник:
FM 87.5-108 MHz
MW 525-1605 kHz
SW 5.9-18 MHz
LW 145-285 kHz
Частотные характеристики:
60 to 11.000 Hz. (Norm)
60 to 12.000 Hz. (CrO2)
Размеры:
519 x 225 x 154 mm.
外部入力/MIC×2, LINE IN×2
Вес: 5,2кг без батареек
1978/79 год выпуска
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 03 Окт 2019 23:50 от black jack.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 17 Апр 2020 11:45 #8981

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
CROWN CSC-40





Как то совсем упустил из виду что у меня есть еще одна магнитолка фирмы CROWN. Каким-то чудом она оказалась совсем новой. Лежала где-то на антресолях в какой-то картонной коробке с ниразу не распакованным шнуром в целлофане. Мне всегда было интересна именно эта фирма, которая делала одни из самых добротных магнитол. А тут неожиданный формат - предшественник наводнивших мир немного позже малогабаритных "батончиков".
Магнитола намного более миниатюрная чем на фотографиях. Устройство и функционал такой же как и у других батонов. Тут присутствует расширенное стерео. Цепкий приемник, который работает и без поднятой антенны. 4 диапазона радиоприемника.
Идеальный винтажный аппаратик в интерьер квартиры, который совсем не занимает много места. Модель настолько удачно и массово продавалась, что в этом же формате CROWN выпустил аж 3 модели (CSC-130, CSC-49) в которых изменялся только внешний вид передней панели. Отметилась и фирма Universum CTR-2236 с меню на немецком. Более того, фирма AKAI то ли заказала, то ли выпустила у себя клон этой модельки под своим брендом и номером AJ-456FS. Но у AKAI нет расширения стереобазы. Нет ее и у короны CSC-49.
А у этой модельки эта функция есть! Вот такая вот козявка, хотя у CROWN были и более компактные аппараты.

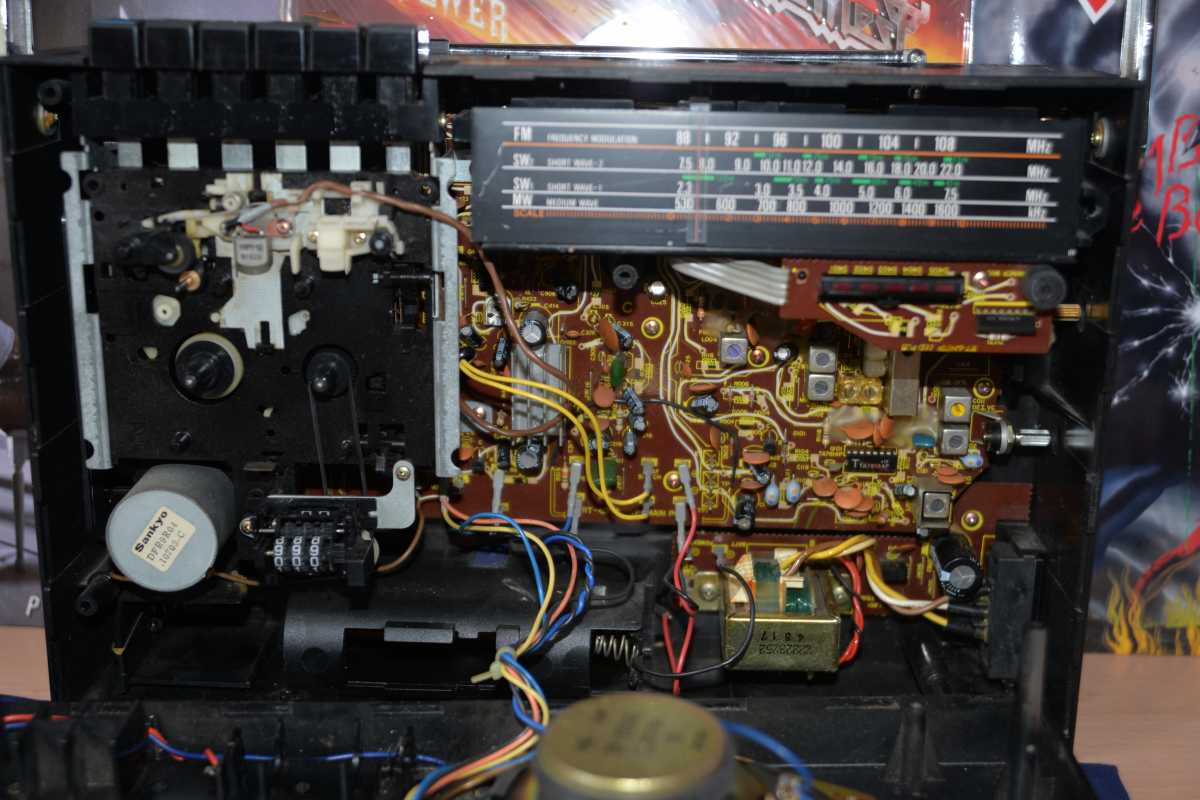

Пришлось таки разобрать для мелкого обслуживания. Магнитола и внутри выглядит без следов эксплуатации. Практически стерильна внутри. Снимаются все ручки с лицевой панели. Откручивается 6 крестообразных винтов длинной по 20мм (один в батарейном отсеке), снимается лицевая панелька, динамики на ней крепятся одним разъемом к материнской плате.
И все. ЛПМ с одним тонким квадратным пассиком. Но с этой лентопротяжкой этой маленькой короне повезло больше чем огромным Toshiba RT-8890 и 913. Она проще, надежнее и в ней есть настоящая индукционная стирающая головка, а не магнит.
Динамики по 10см в диаметре. Бетонный размер. Но при желании можно установить что нибудь с магнитом побольше и появится побольше низов. Место внутри корпуса это позволяет.

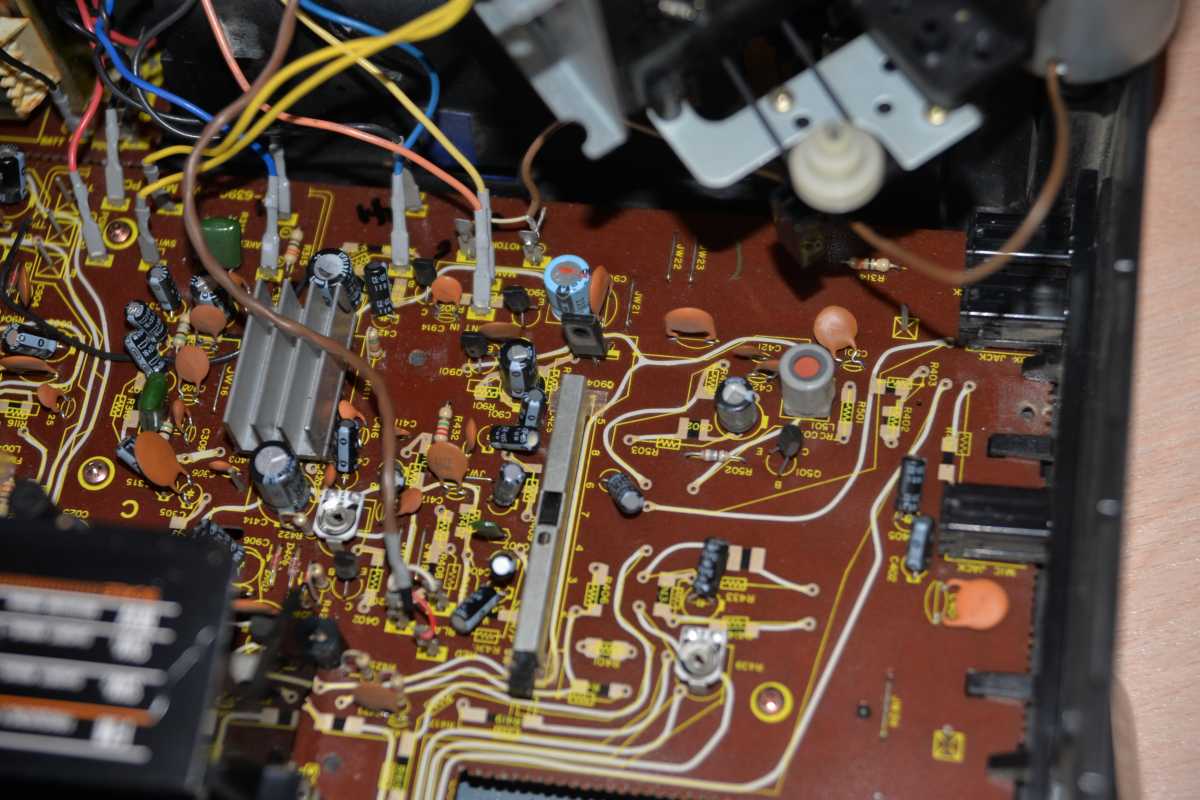

На платах все абсолютно доступно. Ремонт и обслуживание CSC-40 - дело пары десятков минут.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

MW 515-1650kHz
LW 145-360kHz
SW 5,8-18,5kHz
FM 88-108Mhz
Частотные характеристики:
125-10000Hz
Размеры:
440х184х99см
Мощность:
2х1.8W
Вес 2.4кг без батареек
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 25 Апр 2020 22:07 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: old.walkman

Мои магнитолки со всего мира 22 Апр 2020 12:41 #8994

  • Captain
  • Captain аватар
  • Вне сайта
  • Новый участник
  • Сообщений: 1
Спасибо за описание, SONY V8,
мог не мучаться с тестором, и не искать, где + и где - на внешнем питании 12 вольт.
Последнее редактирование: 22 Апр 2020 12:43 от Captain.
Администратор запретил публиковать записи.

Дни рождения

ygepujige сегодня (34)
Время создания страницы: 0.550 секунд
Белорусский рейтинг MyMinsk.com Каталог TUT.BY Каталог белорусских сайтов Счетчик посещений сайта Яндекс.Метрика
