ТЕМА: Мои магнитолки со всего мира

Мои магнитолки со всего мира 09 Нояб 2015 15:34 #5097

  • грин
  • грин аватар
  • Вне сайта
  • Новый участник
  • Сообщений: 17
Сдес ета плата стаит подписана din.pwr




Последнее редактирование: 09 Нояб 2015 15:36 от old.walkman.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 12 Нояб 2015 11:23 #5153

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

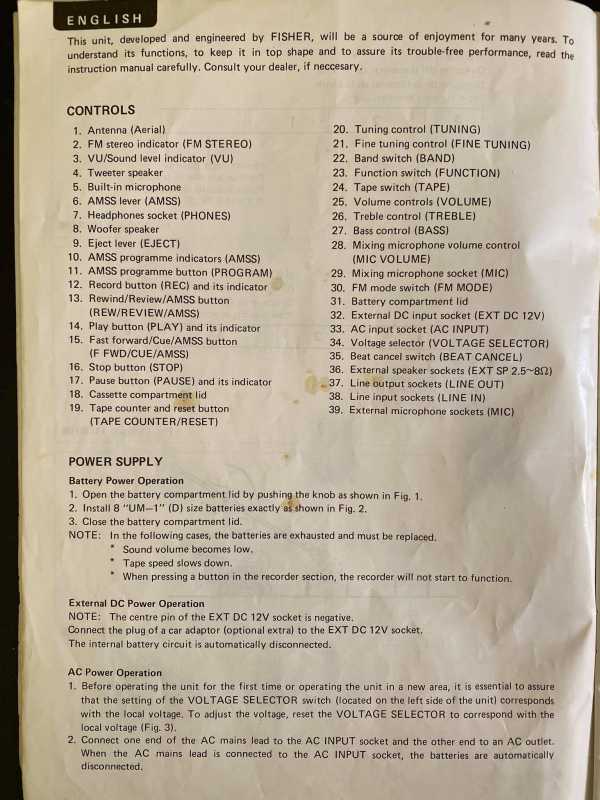

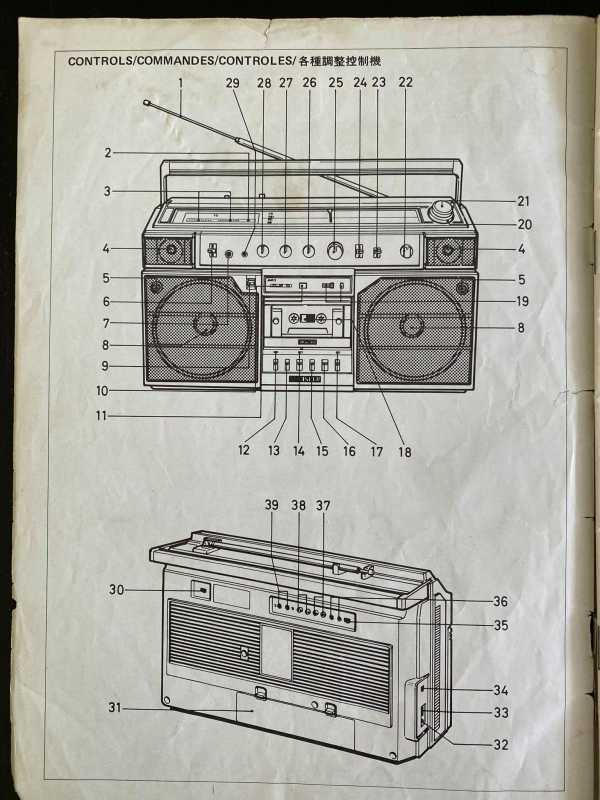

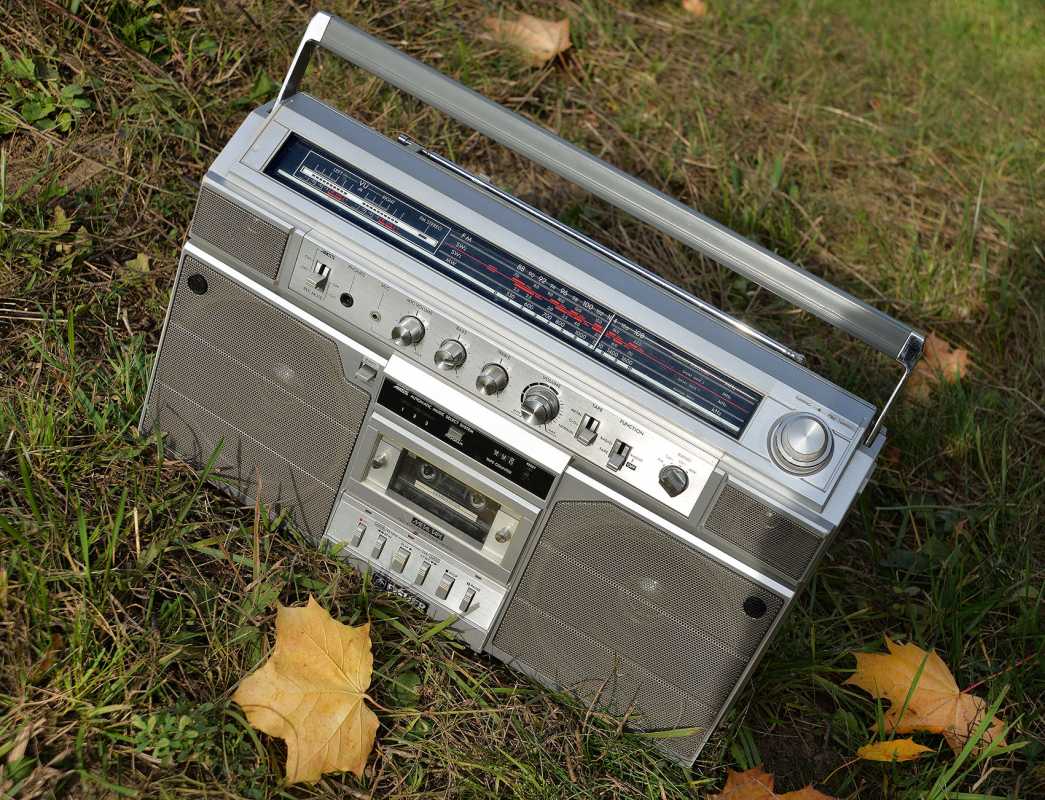

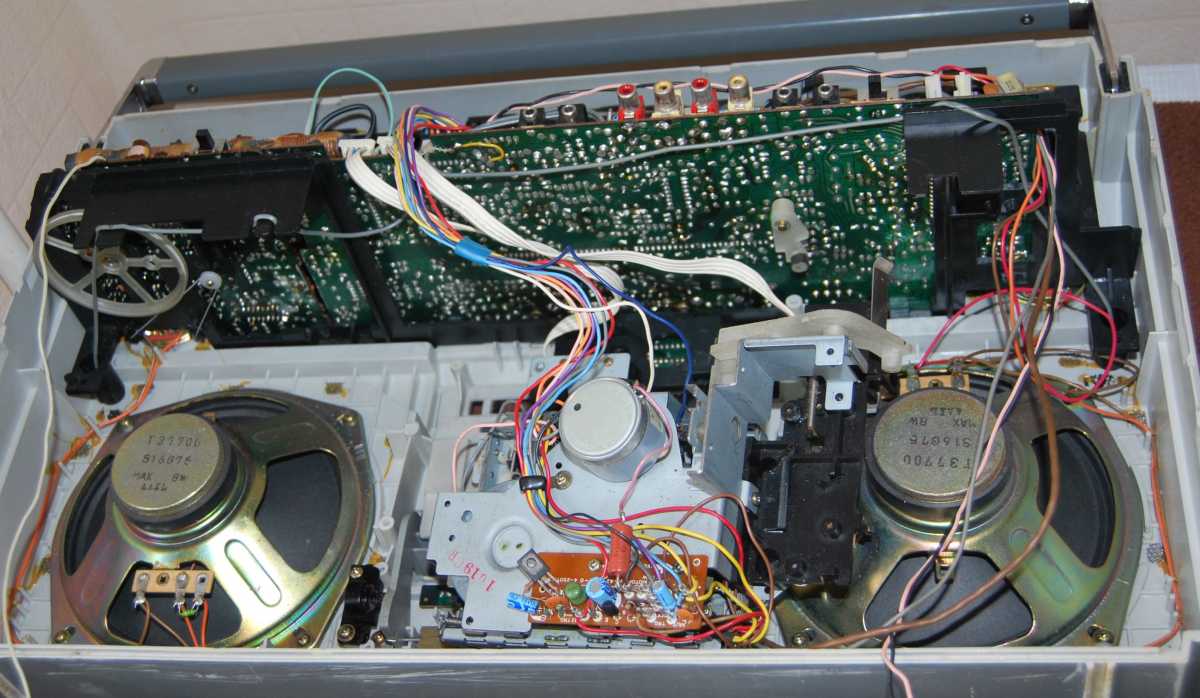

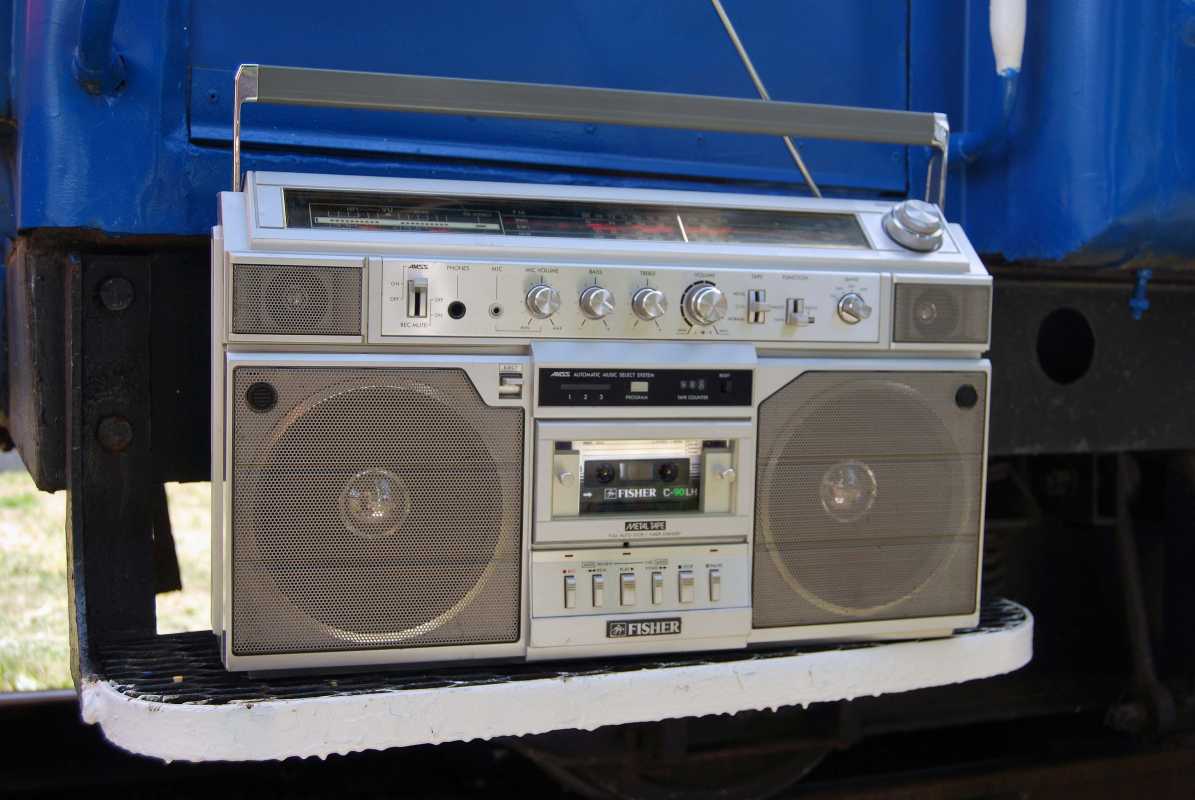

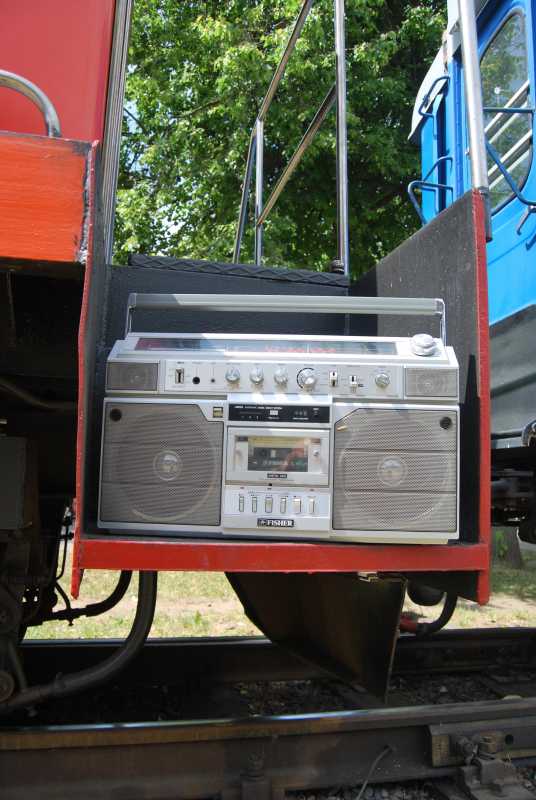

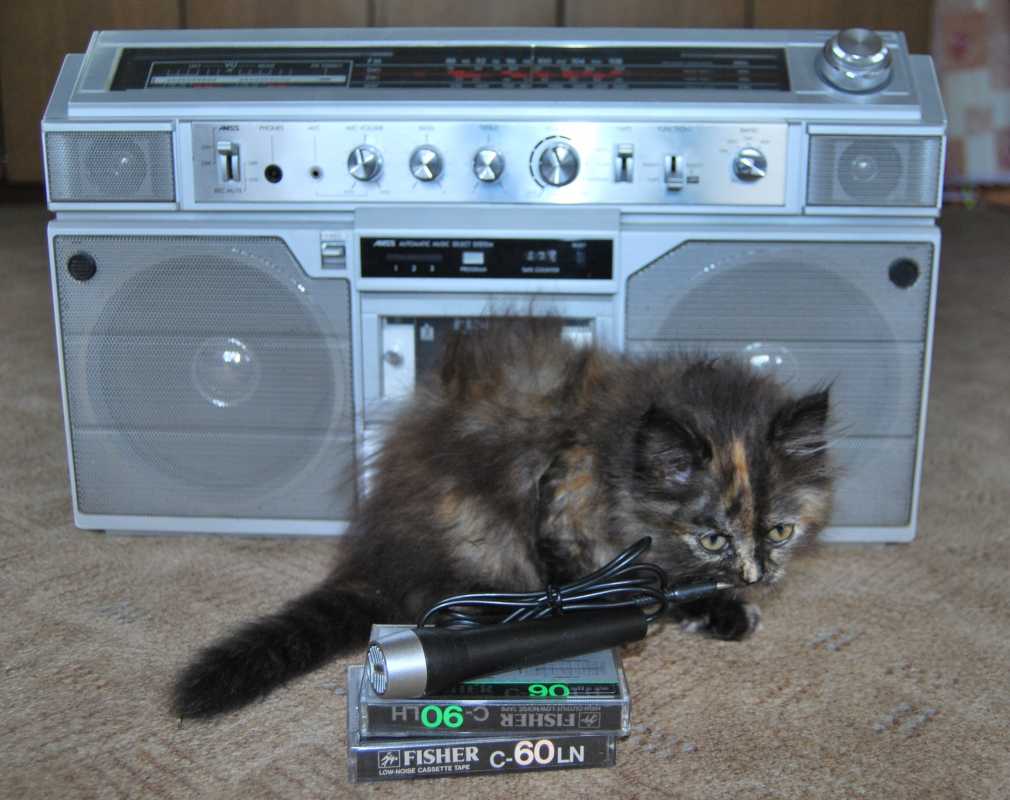

FISHER PH-250

За следующей магнитолкой я бы не сказал что специально гонялся. Я просто не знал о существовании FISHER PH-250 в природе. Поскольку в моей коллекции задумано когда нибудь оставить лишь по одной заглавных японских брендов (дай бог что бы когда нибудь это случилось), классических геттобластеров, выполненых в едином блоке, фирмы "Fisher" у меня никогда и не было.

Я с большим пристрастием перерыл в поисках нужного мне по теме в современном интернете, полазив по северо и латиноамериканским аукционам.

У данного бренда фирмы SANYO, для американского рынка, оказалось всего-то около десятка классических бумбоксов без отстегивающихся колонок. По пальцам обеих рук пересчитать их можно с трудом.

Как-то набрел даже на небольшое фото десктопкопа из CD-каталога магнитол, где обратил внимание на маленькую размытую картинку нужных мне аппаратов.

Прошедшим летом, совершенно неожиданно на далеком Кавказе обнаружилась одна из нужных мне магнитол бренда FISHER, и как оказалось, в более-менее приличном состоянии.
Продавал идин из коллекционеров, купивший ее при случае где-то в Ростове.

Началась переписка и в мои сети попал редкий зверь, упоминания о котором в нете вы найдете исключительно на моих же, но сделаных позже, фотографиях.

Какие только варианты не пришлось просчитать, что бы доставить магнитофон с Кавказа.
Рассматривались варианты передачи с белорусскими дальнобойщиками, курьерской почтой, проводниками, которые посылали подальше, пока бывший хозяин не нашел таки белоруса, который ехал домой с Минеральных Вод.

Потом имела место ночная эпопея о встрече заветного ящика на Минском ЖД вокзале.

Я уже заранее знал, с чем конкретно мне придетя иметь дело, так как родной брат этой магнитолы, SANYO MR-XD1 но в другом корпусе в моей коллекции уже есть.
Более того, у меня когда-то была практически полная копия нового фишера но в бронзовом исполнении фирмы SABA, Transeuropa RCR 426. C ней были некоторые трудно понятные мелкие странности и мне пришлось ее ранее продать.

Приехал полнейший близнец Трансевропы, технически отличающийся переключателем сзади режимов 'mono-stereo" и квадратным отключаемым гнездом шнура питания. Практически, это и есть Трансевропа, но в серебре.
Когда-то рассматривая Сабу, и думал, зачем жt японцы так изголялись над дизайном для немецкого рынка аппаратов SANYO M-X520/620MR-DX1/3.
После прибытия данного аппарата ясно, откуда ноги растут.
Магнитолой я доволен, как слон вагоном груш.

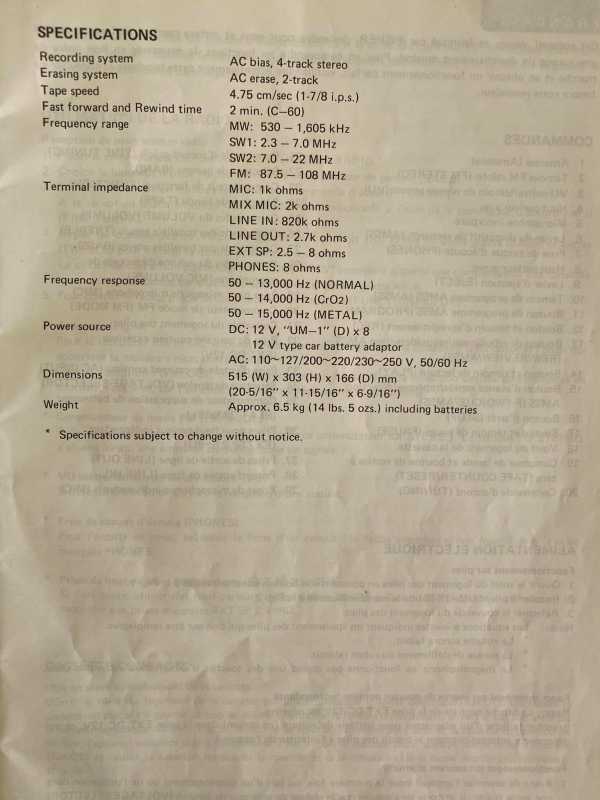

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Радиоприемник:

AM-530 -1,605kHz
SW1 2,3 -7,0MHz
SW2 7,0 -22 MHz
FM 87,8 -108MHz

Частотные характеристики

50-13 000Hz normal
50-14000Hz CrO2
50-15000Hz metal

Мощность 12W (6W x 6W PMPO)

Размеры: 515 х 303 х 166мм

Вес: 6,5 кг
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 12 Фев 2017 20:02 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: Prophetmaster

Мои магнитолки со всего мира 13 Нояб 2015 13:03 #5161

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
Ищу любую информацию о магнитоле FISHER PH-204. Нигде найти не могу.
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 14 Нояб 2015 10:51 #5169

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
NATIONAL PANASONIC RX 5035

Я уже давно нахожусь в поиске "идеального" панасоника, который бы 100% бы подходил под мои критерии домашней коллекции. Все собрать невозможно, бо места дома катастрофически не хватает да и терпение семьи не безгранично. Постоянно приходится дома выслушивать претензии по поводу кучи магнитофонов дома, и если жена давно притихла, до дочь особенно лютует.

Перед сентябрьским аудиофестом, пользуясь крисисом у восточных соседей, я относительно недорого приобрел следующий аппаратик, который мне понравился на одном из аукционов.
Благо находился магнитофон в Москве и прямо на фестиваль, после покупки, его доставил джипом Саша Балабанов.

Давным-давно, году эдак в 1984 похожий аппарат приобрел мой тульский сослуживец Иноземцев, со старшего курса. Бронзовый National Panasonic с черной шкалой приемника и нарядными грилями. Не скажу что какой-то особенный навороченный аппарат. В те времена купить любой японский магнитофон было суперпрестижно и не важно было какой там фарш и навороты. Просто где-то удалось "достать", как тогда было принято говорить. А факт обладания уже был предметом гордости, бо мало кто что либо вообще видел, кроме советского "Весна 202" и "Электроника".
А тут настоящий made in Japan. Да еще и магического иностранного названия Национал Патисоник или Парасёнок. В общем, не весть как круто.

Я долго искал что-то именно такого бренда, что бы с красным лого "N" и оно наконец попалось.
Саша пивез его, казалось бы в девственном состоянии. Обсолюьно чистенький и некоцанный, как будто кто то только что купил аппарат в "Березке" за валютные чеки.

Самым важным критерием покупки этого магнитофона для меня был пиковый светодиодный индикатор, бо у моего приятеля кроме пары светодиодов его не было, а дизайн мне очень нравился.

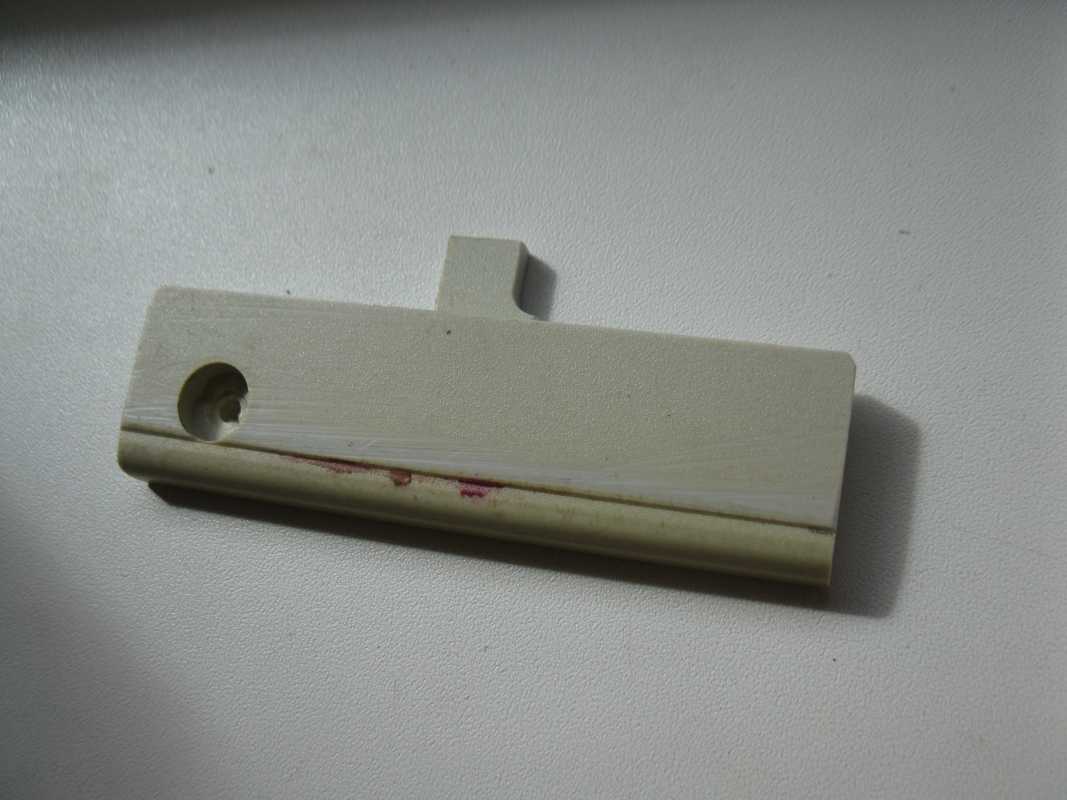

У нового приобретения был лишь один внешний недостаток. Кто-то, когда-то, видать его все-таки уронил и слева оказался выломан угловой кусок корпуса. Ох, видать и досталось кому-то!

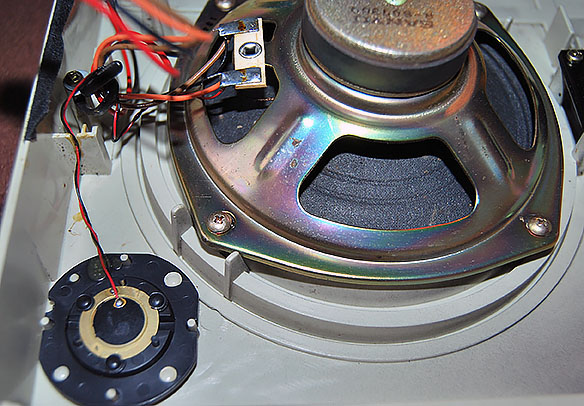

При внутренней разборке выяснилось что "встреча с айсбергом" не прошла незаметно и для начинки.
Видать падал аппарат боком на воткнутый шнур, после чего навеки замолк.
Гнездо шнуры оказалось так же выломано изнутри и откололмя целый треугольник тектолита платы питания. Пришлось взяться за паяльник и эпоксидку. Плату спаял как смог и склеил, а с внешней "пробоиной" пришлось особенно повозиться.

Эпоксидка нынче не та уже пошла, что во времена СССР. Что бы застывала как следует, я использовал старые запасы смолы, а вот отвердитель пришлось использовать уже новодельный.
Для глубокого черного цвета в гараже я взял уголь из мешка, приготовленного для шашлыков и напилил дома напильником черного порошка, котрый перемешал с разведенной эпоксидной смолой.

Форму сделал из малярного скотча, который быстро бы и без проблем потом бы отклеился от затвердевшей эпоксидки.

В результате, через 24 часа я удалил скотч и получил вполне приличный целый корпус.

Магнитола внутри оказалась чистой, лишь за динамиками и грилями скопилось некоторое количество пыли. Грили магниолы девственно сверкающие обилием хрома.

Как все это играет на фоне моих Айв и Акаев? Да особо и никак. Аппарат надо немного тюнингнуть. Поиграть либо с динами, дибо заменить высокочастотники. Вдруг и получится звук пожирнее.
Зато жена парасенка заценила. В нем есть полоценный AUX и ей любо0дорого слушать аудиокниги на сравнительно небольшом и простом аппарате Дарью Донцову с IPod.
В этом магнитофоне эргономика на высоте. И если например на вышеизложеном AKAI нужно надевать очки, что бы вычитать надписи, куда что нажимать, в панасе все идеально просто и логично.

К тому же у NATIONAL PANASONIC RX-5035 есть еще огромное приемущество над многими моими магнитолами из коллекции. У него задняя крышка ... черная. А это значит, что его можно сколько угодно использовать на подоконнике. У других магнитол серые задние стенки выцветают от стояния на солнце.

У магнитолы есть еще одно приемущество, которое мало кто разделяет - это пластиковые грили. Мало кто знает, что они не резонируют и самое главное - их не надо туда-сюда красить-перекрашивать... они не ржавеют! У достаточно простой магнитолы довольно большой запас прочности и надежности. Одном словом, перед вами настоящая живая классика без каких либо технических усложнений. Просто и лаконично. Геттобоастер начала 80-х. Единственное чего мне лично не хватает - это панасониковского AMBIENCE.

По случаю мего долгого отъезда, магнитофон удостоен чести работать радио рядом м фиалками на подоконнике жены.

NATIONAL PANASONIC RX-5035





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


Энергопортебление: 16W
Выходная мощность: 8W (4W x 2)...RMS (max.)
Частотные характеристики:50- 12.000Hz (normal)
Вход: микрофон 0.25mV/ 200 - 600Ω

LINE IN; 250mV/47kΩ

Линейный выход: LINE OUT; 0.36V

6.8 kΩ under EXT SP; 3-8Ω HEADPHONE; 8 Ω
Динамики: Woofer; 12cm (5") динамик(3Ω)
Tweeter; 3cm (1½") керамический динамик (200 Ω)
Радио
Диапазоны: FM; 88-108MHz
MW; 530-1600kHz
SW1 2.3 - 7.0MHz
SW2 7.0 -22.0MHz

Размеры: 470(W) x 255(H) x 146(D)
Вес: 4.1 кг без батареек.
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 17 Нояб 2018 09:34 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: kryt-68 , Prophetmaster

Мои магнитолки со всего мира 26 Нояб 2015 08:38 #5308

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

Моя рабочая лошадка для эксплуатации в тяжелых экваториальных климатических условиях.

Эту магнитолку я прихватил с собой на мою зимнюю дачку.

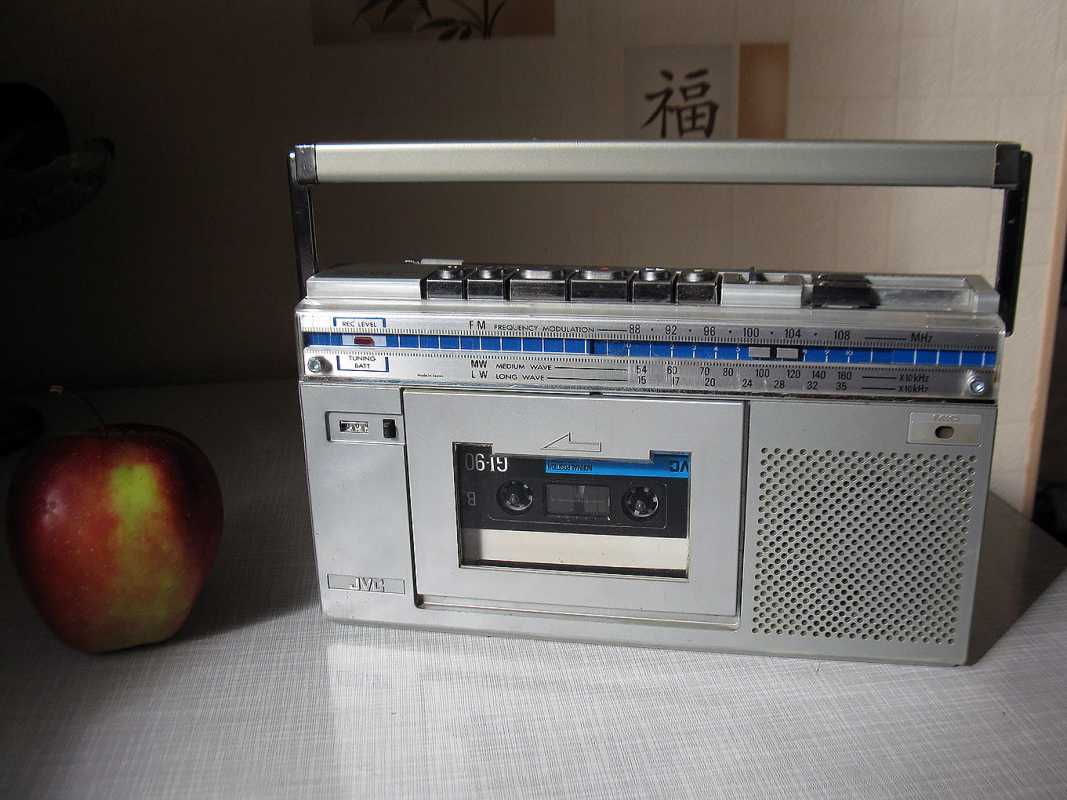

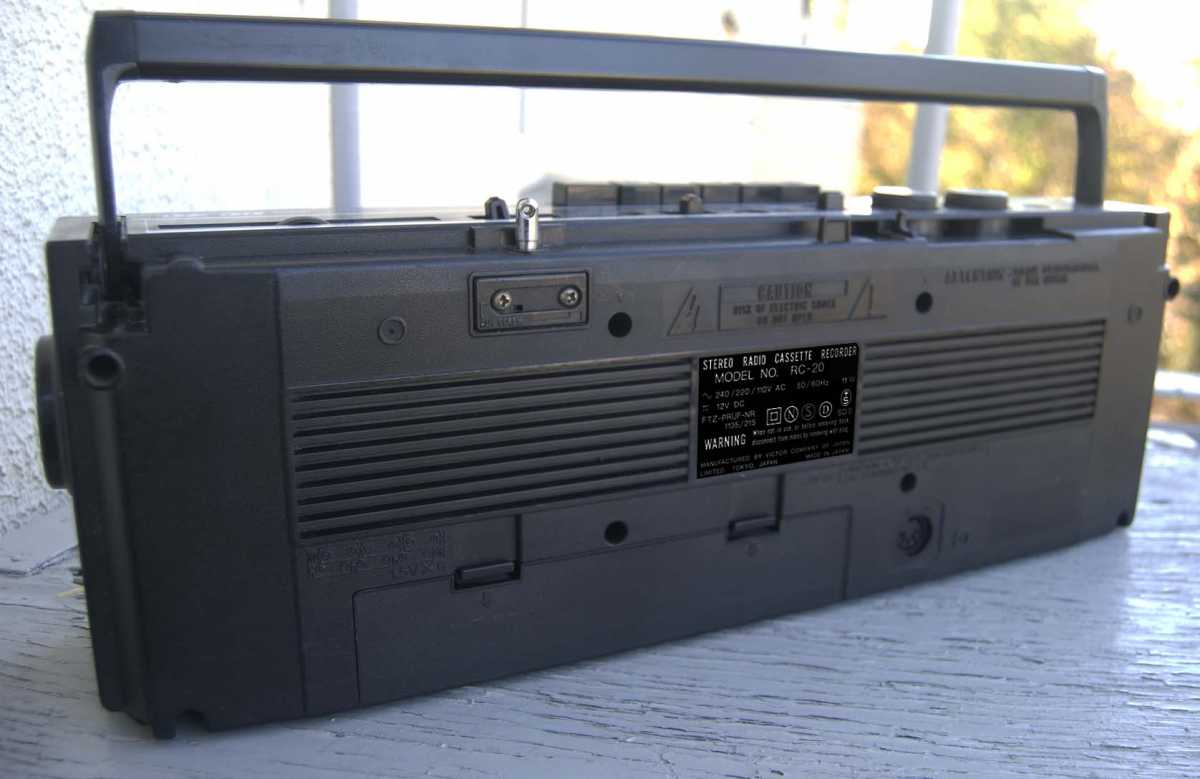

JVC RC-20
Вот уж никогда не думал что это будет хорошо играть...
Перебрал кучу вариантов что с собой в багаже лучше тащить, что бы не платить за перевес дофига.
В результате поехала вот эта козявка, купленная при случае на одном из минских интернетаукционов.



Казалось бы ничего в нет такого особо примечательного нет, за исключением массы достоинств для таких перездов. Размер, хорошие 10см динамики, линейный вход для подключения к компу, пластиковые нержавеющие грили и вес всего в 2,2кг при наличии внутри блока питания. В ней есть все от "взрослого" геттобластера, начиная от регулируемых оборотов двигателя ЛПМ и заканчивая микролифтом. И в то же время это пример лаконичности. Царапаться нечему - корпус из качественной но некрашенной !!! пластмассы. Танчик, а не аппарат. Цепкий приемник прекрасно ловит намаз в стереовещании. AFC однако. Вот только BIPHONIC ой как не хватает. Иначе это был бы суперхит.
Модель RC-20E так же выпускалась и в крашеном серебристом корпусе. Фотка в приложении. Даже и не знаю что и лучше.
По своей простоте и самодостаточности наверное эта магнитола гениальная. Видать не зря спустя лет эдак десять китайские производители стали массово плодить супердешевые магнитолы по типу JVC RC-20 и W40.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Приемник:
FM 88-108MHz
SW 6-18Mhz
MW 540-1600kHz
LW 150-360kHz

Воспроизведение: 50-11 000Hz
Мощность 6W (2x3W PMO) 2 динамика Ø 10 cm
Размеры: 438 x 153 x 124 mm
Все 2,6 кг
1985 год выпуска
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 07 Апр 2016 15:59 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: scorpic, АудиоЦарь, Prophetmaster

Мои магнитолки со всего мира 29 Нояб 2015 15:36 #5326

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
Распайка DIN везде одна и та же
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 29 Нояб 2015 15:37 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: Prophetmaster

Мои магнитолки со всего мира 17 Май 2016 23:15 #6061

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
Эта магнитолка толко будоражила моё воображение. Уж очень мне нравится дизайн магнитол-моноблоков японской фирмы TOSHIBA. При всей моей нелюбви к автореверсам, я решил рискнуть и при первой возможности приобрел RT-200 покрутить-повертеть.





Магнитолка приехала, как и положено, полнейшей грязнулей. Включил. Все работает. Приемник ловит. Только от антенны осталось единственное колено.
Первое что предстояло, оттереть капли водоэмульсионки и комья пыли изнутри.

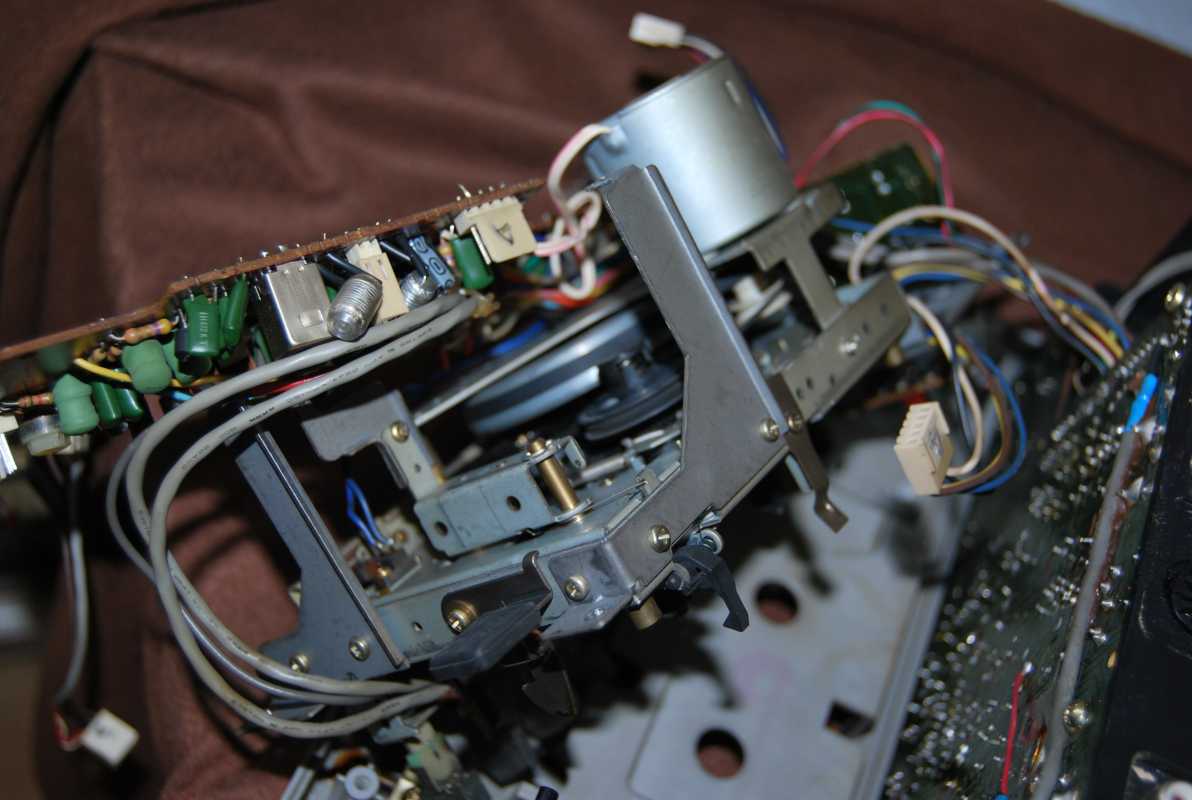

Разбирать тошибы - одно удовольствие. Сзади откручивается 7 винтов, и магнитола разбирается. В передней панельке 200й обсолютно ничего не расположено. Только съемные грили динамиков. Сами динамики сидят на остновном корпусе в корзинках и легко снимаются. Подкассетник разбирается на две части. Демпфер в теории разборный, но я залолбался его расковыривать для смены смазки. Тормозит и слава богу. Лентопротяжка у 200 прикольная. В ней две клавиши воспроизведения и для того что бы работал автореверс, их надо включать обе. Реверсная головка сидит на пластиковой поворотной шестеренке и в окошко подкассетника прикольно видеть стрелку направления работы ЛПМ. Говорят, это один из самых простых и надежных реверсных ЛПМ, который впоследствии ставился на некоторые топовые магнитолы этой фирмы Macenzie и поставлялся для изготовления других брендов. Например, АКАI.
Слева и справа от подкассетника стоят две светодиодных полоски, показывающие направление движения пленки в ЛПМ.
Что- то я даже и не припомню, где подобное еще было реализовано.
Хорошая, удобная, функциональная магнитолка и что немаловажно для того времени - необычайно легкая по весу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Частотная характеристика:
80-10000Hz Normal
80-12000Hz Cr
80-14000Hz Metal
Мощность: 8W (4+4W) PMPO
Динамики 12смх2
4смх2
Размеры: 455х258х118мм
1983г

Вес:3,9кг без батареек
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 06 Июнь 2016 20:43 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: Prophetmaster

Мои магнитолки со всего мира 20 Июнь 2016 15:50 #6159

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
По аказии из Таллина ко мне угодила минтовая магнитолка, фирмы Victor RC-575.



Ну угодила и угодила. До этого у меня уже был побитый горем и незаботливыми хозяевами, родной брат этого островного япошеки, JVC- RC 575.
Магнитола, несложная внутри, совсем не простой аппарат.
Как-никак магнитола-звезда из фильма Хичкока про Джеймса Бонда, "Никогда не говори "Никогда"".



Более того, RC-575 к тому же это тот самый легендарный чемпион по звучанию среди магнитол с 12см динамиками.
Бифоников у меня много всяких перебывало, но именно линейке RC-565 и RC-656 эта функция реализована на мой слух наиболее функционально. Смею утверждать, идеально, бо как вспомню RC 838, содрагаюсь.
Японцы, говорят, магнитолы "для своих" делали лучше чем для прочих рынков.
Честно, все примерно то-же что и в JVC, но у Victor есть и больше отличий, чем отсутствие трех радиоканалов.
На японце FM 76-108 и АМ. Как у европейца SW1/2 LW там нет и иностранные радиоканалы они видать, слушать повально не любили.
На физиономии подкассетника здесь 4 светодиода. Запись, стререо FM, бифоник и четвертый ... чем выше громкость, тем больше он разгорается.
Хоть в магниоле и нет пикового индикатора, как в 656, но этот четвертый эту функцию успешно симулирует, душевно помаргивая.
Японские тюльпанчики вместо DIN. Крутелка HЧ чудным образом вообще может отключиться в крайнем нижнем положении.
На физиономии находится переключатель сканера музыки. Влево - отключить/вправо включить.
Нужно отдать должное прежнему хозяину из Эстонии, он знал толк в коллекционном состоянии и магнитолка VICTOR RC-575 выглядит так, как будто его достали из коробки только сегодня. Но на 220 вольт аппарат с любовью адаптирован.
Звук темно-синий динамиков незабываем, особенно с тестовой кассеты Biphonic, которая у меня есть.

Еще одно отличие, цветовое. Шкала у островитянина Victor c ярко-красной полосой, а у европейки JVC, синяя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2-BAND (FM/AM)
3 телевизионных японских канала
BIPHONIC/STEREO RADIO CASSETTE RECORDER
Динамики 12cm woofers и 3cm керамические tweeters
Поиск на одну песню «Music Scan«
Частотная характеристика:
70-12000Hz
Мощность:
8W (4W +4W) EIAJ (японский стандарт измерения мощности)
Размеры: 527х221х131 )mm
Вес: 4.7kg
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 11 Фев 2017 10:40 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: scorpic, Prophetmaster

Мои магнитолки со всего мира 28 Июнь 2016 23:36 #6191

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

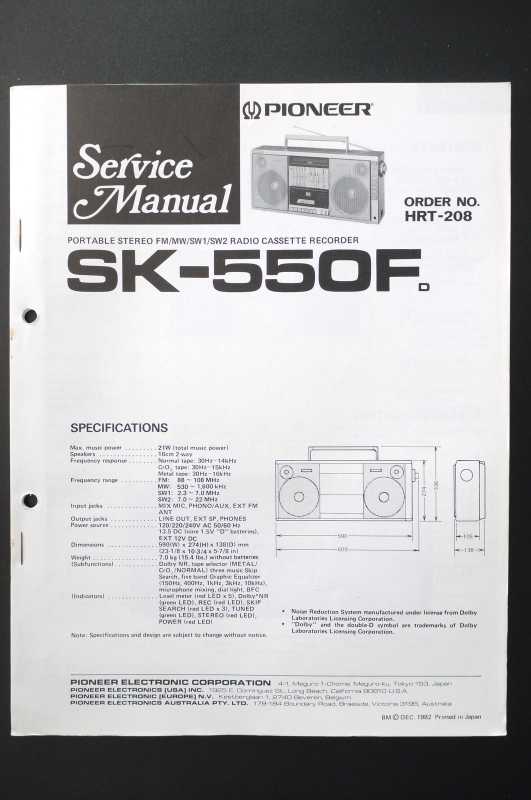

PIONEER SK-550





Несколько лет назад ко мне в руки уже попадала такая магнитола. В вопиющей косметике. Забрызганная водоэмульсионкой. С обсолютно ржавыми грилями.
С прикипевшими к ним динамиками, но обалденно выразительно игравшая.
Я ее как смог восттановил. Грили шкурил, цинковал и перекрашивал. Более ржавых я в жизни не видал. К тому же пришлось восстанавливать надписи на алюминии.
Получилось неплохо, но она мне вынесла столько мозга, что меня угораздило от неё избавиться.

Прозвучало предложение, от которого я не смог отказаться - мне предложили сразу несколько интересных магнитол и аппарат переехал жить в Евросоюз. А обмен для меня - любимое развлечение. К тому же на тот момент коллекция росла и было интересно как можно больше всего попробовать.
Спустя несколько лет у меня снова появился этот же аппарат, но уже не европеец, а в японской версии, что не помешало ему иметь все надписи на английском языке.
Появился он в результате цепочки обменов, причем весьма неожиданных.
Все началось с магнитолы, приобретенной в Феодосии за 45 долларов, и привезеной приятелем по представившемуся случаю.
Поигрался, повозился - не понравилась. Но тут мне предлагают следующий обмен - на батончик. Обмен вроде бы и неравный, бо весовые категории аппаратов разные, но уж очень батончик хорош. Причем я твердо решил, что он железно останется у меня.
Сижу я весной на Мальдивах. Получаю письмо, что коллекционер из Питера наелся собирать огромные магнитолы и ищет батончики. И ему понравился мой, который он увидел в интернете. А мне тоже жалко, хотя в обмен мне предложили такой же пионер, как я когда-то сменял на другие магнитолы.
Я начал искать человеку подходящие варианты. Нашел несколько, даже хотел лишить Артурову жену любимой магнитолы. Но не тут то было. Пришлось отдавать свой батон.
Как передать магнитолу в Питер? Отдельная песня. Другой мой приятель ехал смотреть белые ночи. Ну а поскольку друг достаточно близкий, я его напряг тащить аж две. Одна - участник обмена, а вторая, ехала дальше в Евросоюз, в Германию, с передачей через тот же Питер.
На пероне в СПБ, по приезду к моему товарищу подошли два обсолютно разных человека, наших коллег по увлечению и забрали каждый своё, а через пару дней по отправлению поезда в Минск, принесли вот этот вот аппарат:

Еще и кассеток одноименных подкинули...





Сегодня закончилась эпопея с его восстановлением. Pioneer SK-550 приехал не только с японским трансом 100вольт, но и со сгоревшей микрухой, которую помог найти и заменить хороший мастер. Аппарат в строю, в отличной косметике.

Я очень долго искал магнитолу этого бренда в коллекцию в хорошем состоянии и наконец нашел. У меня было достаточно времени, что бы определиться, что я хочу снова именно SK-550.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


Максимальная мощность 21W (TMP)
Динамики - 16см
Частотные характеристики:
Normal 30Hz-14000Hz
CrO2 30Hz-15000Hz
Metal 30Hz-16000Hz
DOLBY NR

Радиоприем
FM 66-108MHz
AM 550-1606kHz

Размеры 602х274х138мм

Вес 7кг без батареек
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 03 Окт 2019 23:56 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: Prophetmaster

Мои магнитолки со всего мира 29 Авг 2016 15:14 #6284

  • Prophetmaster
  • Prophetmaster аватар
  • Вне сайта
  • Захожу иногда
  • Сообщений: 41
black jack пишет:
PIONEER SK-550

[/color]
Интересный аппарат - никогда не видел такую магнитолу.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 18 Сен 2016 17:24 #6348

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
SUPERSONIC 172LH

oldaudio.by/forum/magnitoly/29-moi-magni...go-mira?limitstart=0





Мне надоели игры во всякие топы. Все больше и больше становятся интересны истоки геттобластерства, а именно, семидесятые годы.
Случайно завелся вот такой монстрик фирмы SUPERSONIC. И внешне и внутри магнитола отличается от более поздних моделей всякими вкусными мелочами.
Бросается в глаза что производитель находится в состоянии поиска, как сделать лучше.

Все провода уже на разъемах и приятно связаны в пучки троссиками, типа лески.
Антена и по сегодняшним меркам не из дешевых - выдвижное колено! Кандовый ЛПМ из оцинкованного металла с великолепным доступом к обоим пассикам.
Пассик по тошибовски тонкий четырехгранный.

Динамики UNICEF крепятся на съемных пластиковых панелях. Твиттеров таких я в жизни не видал - 2,5см бумажные. Главные дины 12,5см изолированы от внешней пыли нейловновыми сетками, размещенными за грилями.

По фунционалу - работает на двух типах пленок. Как и положено в те времена - кроме стерео имеется переключение в режим WIDE и в отличии от многих магнитол, реально ощутимое расширение стереобазы. Тонскомпенсация- Loudness, как дополнение.

Переключатель диапазонов радиоприемника необычен для более поздних аппаратов, но характерен для магнитол этого периода, когда производители находились в поиске. А именно - он находится справа, револьверного типа.

Магнитолка пришла в приятно извазюканом состоянии, что не помешало хорошо отмыться с трех раз и оказалась в цвете темно-серого металлика.

Пластмассовые грили позволяют стать очередным претендентом к эксплуатации в условиях повышенной влажности этой зимой.

Вот такой вот "сверхзвуковой" аппаратик. Интернету известно на данный момент всего три модели этого бренда, который, предположительно и стал более известен со временем под маркой UNISEF, а возможно превратилась в Marantz, бо одна из моделей "суперсоника" потом выпускалась под этим брендом.
Штуковина покрепче нашей "Электроники" раза в два будет.
Год выпуска cудя по клеймам, 1977.
Внутри элементная база made in Japan на 2 микросхемах фирмы TOSHIBA.
Cтранно что спустя несколько лет обнаружился родной брат этого магнитофончика, выпущеный под швейцарским брендом SENCOR, модель S-4600. Начинка вся та же самая, но вот пластик и шкалу детально изменили. Фото находится ниже в каталоге сведений по этой магнитоле, который постоянно обновляется. Нужно только щелкнуть мышкой в нужную иконку.



Технические характеристики:
Размер: 430ммх120х230мм
Мощность: 12W 6x6
Частотная характеристика
Normal 50-10000Hz
СrO2 50-12500Hz
Stereo Wide
Приемник
FM - 88-108Mhz
SW 6-18Mhz
MW 530-1600Khz
LW 150-350Khz
Энергопортебление 25W
Вес 4,9кг
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 03 Окт 2019 23:57 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: Prophetmaster

Мои магнитолки со всего мира 25 Окт 2016 18:34 #6427

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

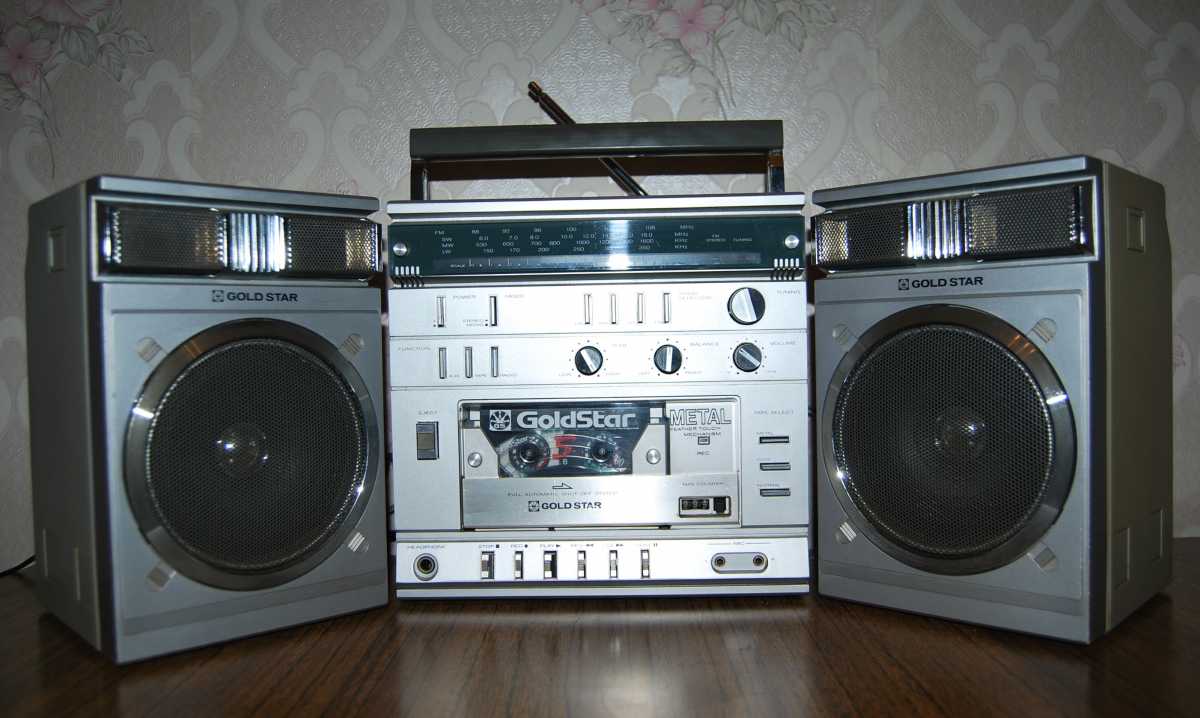

GOLDSTAR TSR-580

Магнитофон Ван Дамма

Эта магнитола стала для меня полной неожиданностью. Корейцев собирать не собирался и приобрел Золотую Звезду скорее из любопытства. Притащил мне ее один мой знакомый. Смотрю, тащит, аж надрывается от тяжести. Прет довольно большой магнитофнище, который я ранее видел исключительно на фотографиях.

Мне на Пушкинскую их центра на своих колесах в падлу было ехать и иногда проще приехать на метро. Сюрпризом стало, что был время-пик и пришлось тарабанить этого монстра за ручку стоя в вагоне. Реально тяжелая штуковина, как буд-то везу три кирпидона. Народ кто постарше с удивлением таращился. Видать давно не видели таких пришельцев из прошлого тысячелетия.

Привожу домой. Включил. Один канал молчит, левый играет.
На следующий день руки добрались разобрать магнитолу. Честно сказать, подобную культуру сборки я лицезрел впервые. Неколько аккуратных и удобных разъёмов, жгуты проводов заботниво связаны через каждые 5 см прозрачной леской.
Динамики большие, 16см с ... хромированными чашками магнитов. У япошек я такого не видал никогда. Очень интересно крепятся твиттеры. Практически вся сборка осущетсвлена в задном корпусе магнитолы и передняя панель удобно отделяется после отсоединения нескольких разъмов.
Провода к динамикам идут солидные, потолще чем у более широко распростаненных японцев.
Хромированные колеса грилей откручиваются болтами от лицевой панели, словно это JVC M70.

Корейские мастаки не съёкономили на ЛПМ к этой магнитоле, изготовив из массивного оцинкованного металла. Пассики меняются легко. Слава богу что это не ранние айвы или пионеры. Особенность лентопротяжки так же в том, что кто-то у кого-то что то подсмотрел и на панели ЛПМ из металла нанесены пластиковые дорожки для вращающихся и скользящих элементов конструкции.

С электроникой -все благопристойно и доступно. Пролема молчаливого канала была решена с помощбю специального спрея. Все быстро заработало и пропали щелчки при переключении режимов и шелест потерциометров.

Магнитола играет весьма зачетно. Звук глубокий, емкий, бассовитый и объемный.
Дае полоски светодиодных индикаторов. Функция поиска.
Реально позитивная, хорошо звучащая штуковина, которую хочется слущать включенной постоянно. К тому же аппарат моего любимого размерного ряда.
Другие я попросту не собираю.

Корейцы моделью TSR-580 меня очень удивили.
Решил оставить себе в коллекции. Аппарат живьем смотрится намного более впечатляюще, чем на фотографиях.

Огромный плюс, чисто косметический - эту магнитолку не страшно оставить на несколько месяцев на подоконнике, бо задняя стенка ее покрашена и не выгорит на солнце. Желтеющий японский серый пластик меня порядком поддостал. А этому хоть бы хны. Стороцентный крупный, уютный, классический геттобластер из стрыны Хон Гиль Дона. Спустя некоторое время, узнал что именно такая магнитола у самого знаменитого бельгийца Голливуда, Жана Клода Ван Дамма. (загляните в приложения)

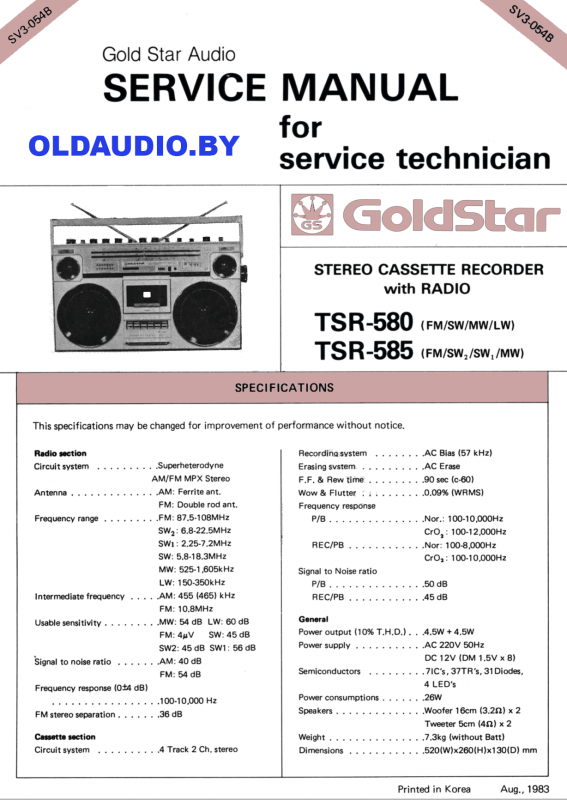

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

FM 87,5-108 MHZ
SW2 6,8-22,5MHZ
SW1 5,8-18,3MHZ
MW 525-1,605KHZ
LW 150-350KHZ

Normal 100-10000HZ
CrO2 100-12000Hz

Мощность 9W (4,5+4,5W)

Динамики 16cm x 2, 5cm x 2

Вес без батареек 7.3кг

Размеры: 520х260х130см
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 05 Май 2018 20:13 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: scorpic, Prophetmaster

Мои магнитолки со всего мира 05 Нояб 2016 19:30 #6451

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
BROTHER OT-448

После собраных в коллекции загланых марок японских производителей магнитол, потянуло меня на махровую островную экзотику. Ну куда уже, когда в небольшой квартире по нескольку шарпов, тошиб или саньё.

Поэтому следующее приобретение меобычной марки, в нашей стране больше ассоциируется со ... швейными машинками.
Да, да, новая магнитола называется, слава богу не Зингер, а BROTHER OT-448
Приехала эта редкая магнитола, конечно же из самой Японии, но заезд ее произошел через столицу Филипинн, Манилу, потом Питер и оттуда, Минск.

Аппараты с островов приходят с двухдиапазонным приемником и трансформатором на 100 вольт. Более того, это настолко настоящий самурай, что покрыт японскими иероглифами. Да еще при таком богатом фарше...

Магнитола является аналогом одной из топовых магнитол фирмы SANYO MX-720, который сам по себе днем с огнем не сыскать.

Магнитола имеет систему шумопонижения DOLBY. BROTHER OT-448 как ни напрашивалась у меня ассоциироваться с монстром M9998, но поверье на слово, ничего кроме размеров схожего у них нет. Да и по размеру этот брат немного поменьше. ЛПМ магнитолы - ближайший родственник сестер по серии МХ, а именно магнитол FISHER PH-250 и MR-XD1.

Большой, солидный, тяжелый магнитофон, который интересен не только на фотографиях но и еще больше впечатляет живьем.

Охота на этот аппарат продолжалась долгих 5 лет, включая попытки найти так же и его европейский прототип. Интернет не особо разговорчив про МХ, а про BROTHER и подавно глух и нем. Ни схем, ни мануалов. Необъятные перспективы что поискать.
Например, были ли в природе кассеты или демки этой фирмы?



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Радиоприемник:
FM 76-108Mhz
AM 525-1605kHz
Частотные характеристики
30-14000Hz Normal
30-16000Hz CrO2
30-17000Hz Metal
Мощность
22W (11+11W)
Вес 8,4 кг
Размеры:
604х307х158мм
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 17 Апр 2020 10:57 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: Prophetmaster

Мои магнитолки со всего мира 21 Нояб 2016 10:51 #6507

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

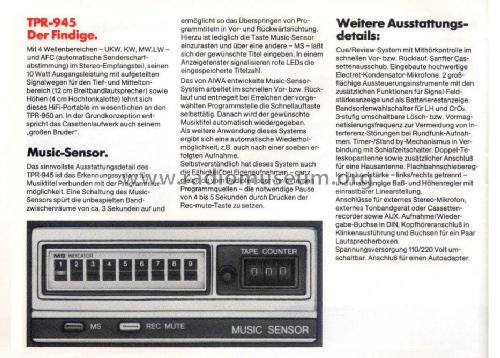

AIWA TPR-945

Как-то ради интереса я приобрел сравнительно небольшую магнитолку фирмы AIWA.
Тяжеленький такой аппаратик из конца семидесятых. Кассетная часть молчала, хотя было слышно как крутится двигатель. Стояла без дела недолго. Снял крышку и морду аппарата. Все в духе тех лет. Куча проводов, мимимум разъемов. Сколько у меня не перебывало магнитол этого производителя, аппараты не отличаются простотой разборки.
Что по настоящему удивило, так это капитальность изделия.
Если обратить внимание хотя бы на провода, идущие к динамикам, то они заботливо сплетены косичкой.
В магнитоле внутри все достаточно плотно и компактно. Динамики отделены от внешних грилей нейлоновой сеткой, потому видать, как новые - без традиционных тридцатилетних залежей пыли.
По краям густо обработаны вязкой пропиткой.
Кондовые педальки ЛМП сломать можно наверно только молотком.
Когда я все разобрал и почистил, вот тут то и дошла очередь до главной загвоздки - лентопротяжного механизма.
А ждал меня целый вечер не самого веселого времяпровождения.
Для того что бы "кофортно" до него длбраться пришлось открутить шасси, снять приемник - хоть он был на нескольких понятных разъемах.
Взору предстала вполне прогнозируемая картина:
- Пассики расплавились от времени и представляли собой горячо ненавистную всем липкую противную суПстанцию (от слова суп). Все кто сталкивался с этим в первый раз, хорошо помнят всю прелесть события боьбы с невероятной грязюкой, которая отмывается только тампоном ваты с спиртом.
Для это пришлось приподнять верхнюю металлическую панель ЛПМ, отсоеденить несколько ушек заземления и нырнуть в сие изделие.
При этом главная плата электроник держалась на распорке из ... шариковой ручки.
На этом этапе многие начинающие коллекционеры магнитод бросают это грязное дело и с плачем мегут к знакомым мастерам.
Часа два я отмывал маховики от въедливого черного дерьма. Потом спиртом отмывал свои штаны от черной субстанции, потом быстрее ... ковер, пока жена пятно не увидела.
В общем, это только полбеды.

Потом самое интересеное, с чем провозился весь следующий вечер.
Подобрать нужного размера пассики это самое легкое. Потом предстоял тяжелый изнурительный хардкор с установкой новых пассиков.

Меня ехидно согревали мысли, что не я один, Так же трахались с этим добром, чертыхаясь и японские мастера производства гордым названием AIWA.

За этот вечер я проклял все, что вспомнить смог. Лентопротяжка несколько раз криво собиралась и обратно разбиралась, бо что то было не так или на перекосяк. При установке пассика панель привода и мотор постоянно висели в разных плоскостях и новый пассик предательски вновь и вновб соскакивал в никуда. В дело погли все подручные инструменты что бы его таки выудить из недр ЛМП, включая разные отвертки и пинцеты. При этом прищлось отсоединить пружину, которая совсем не собиралась цепляться обратно.

Часа 4 я угробил на секс с этой лентопротяжкой, многократно повторяя себе, что нет, я все сделаю сам и друзей помочь напрягать не буду.

На третий вечер я таки победил этот дьявольский ЛПМ и заручился что следующий раз я туда никогда не полезу. Хотя бог его знает. Может когда и придется.

Протягу я таки собрал. Поставил все платы на место - они прикручиваются в белому независимому пластиковому шасси. Все, куда смог добраться, почистил кисточкой с жидкостью для чистки контактов PHILIPS, а где позволялось размашнуться - зубной щеткой.

Удивительно, но в этой магнитоле внутри грязи почти и не было. Все отверстия закрыты нейлоновыми сетками, но пару скелетов от тараканов я таки там нашел. Видать маленькими как-то выдохнули пролезли но выросли и остались в мавзолее AIWA TPR-945.

Включаю аппаратик после трехневных вечерних процедур. Играет. Красотища.
Звук вполне приличный для 12см динамиков и бумажных пищалок.
Эх, мне бы такой да в те годы! Хотя в 1978 я и не видовал - о таких роскошных японских магнитофонов, а только слышал что где-то на Земле они возможно есть но не с большей вероятностью чем инопланетяне.

Что мне в нем таки понравилось на фоне развлечений по его восстановлению?
Несомненно, это тяжелая и уютная вещь. Великолепный конструкторский подход в изоляции внутреннего пространства магнитолы от вездесущей пыли. Крепкий надежный пластик. Интересный блок готовок, где главная находится в неком металлическом экране. Система поиска? А кто собственно ей пользуется? Стрелочные индикаторы в духе тех времен. Loudness. AFC. Хороший самодостаточный фарш для тех времен. Весьма удачно сохранились ползунки регуляторов. Доступ со спреем к ним несложный. Выходы на внешнюю акустику, подключай что хочешь от 4 до 8 Ом.

Порадовала сохранность всех нужных надписей, что само по себе и редкость в подобном исполнении спустя много времени. Надежная крепкая магнитола ... со своими особенностями в глубоком обслуживании, но что поделать- конструкторы, видимо, только нащупывали технологии легкой сборки, которые появились только через несколько лет.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Рабочие диапазоны приемника
67,6-108Mhz
5,9018Mhz
525-1805kHz
130-300kHz
Частотные характеристики:
Normal 40-12500Hz
CrO2 40-15000Hz
Мощность 5х2W (10W)
Динамики (размер) 12см + 4см
Вес: 5,7 кг
Размеры: 490х273х165мм
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 16 Нояб 2017 13:45 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: scorpic, Prophetmaster

Мои магнитолки со всего мира 10 Фев 2017 17:48 #6666

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
Следующий проект по восстановлению, магнитолка
SABA RCR-416
Долго лежал в гараже на заднем сидении автоса и ждет моего возвращения, что бы немного подвоскреснуть из того плачевного состояния, в котором она ко мне попала.
Не смог я мимо пройти, разглядев умело замаскированный японцами
геттобластер топовой серии M-X от фирмы SANYO.

И если с заглавным производителем магнитол всех времен и народов все более менее ясно. Самый большой модельный ряд был именно у них, то с изделиями брендов FISHER и SABA, япошки любили немного почудить с эдаким легким изменением внешнего исполнения.

Японцы трохи изменили дизайн 320-го, оставив неизменным форм-фактор и внутреннюю начинку. Но, следуя попыту с другой Сабой-Трасевропой, что то мне подсказывает, что SANYO напрягалась с новыми формами для отливки корпуса и штампами металлических грилей не только для этой самой Сабы. Где-то в прериях и гораж Южной и Северной америк наверняка найдется и Фишер в таком же исполнении. Осталось только найти его на просторах интернета в таком же дизайне как эта 416-я саба.





О самой магнитоле. Аппаратик небольшой. Достаточно легкий. Один единственный пиковый индикатор на 7 светодиодов, всем знакомый по шарпам и прочим Саньёшекам. Отсутствие ленейного входа меня немного расстроило. Ну куда же сегодня без него. Лентопротяжка софттачевая, прям как на MX520/620 внешне, но дальнейшее вскрытие покажет. Никаких расширений стереобаз. Простейшая система поиска по первой паузе APFS влево и в право. Одним словом, копия МХ320 - начальной магнитолы этой серии, зато с гордым названием Intercontinental
Для далекого 1982 года - просто идеальный магнитофон для трансконтинентальных путешествий хоть самолетом, хоть на круизном лайнере, со всеми намеками на лакшири.
Да что там и говорить, даже в баню и на дачу, как-говориться - самое оно!

Кто только ни брался делать магнитолы для немецуого бренда SABA!
Тут отметилось не только SANYO но и TOSHIBA и GOLD STAR, и как мне кажется, еще некотрые другие.

Как говориться, глаза бояться, а руки делают. Боятся глазам было неспроста. Видон предстал наиужаснейший. Грязь. Ржавые грили. И самое неприятное - огромная царапина поперек шкалы тюнера. 9 месяцев руки не тянулись к аппаратику. Первое- банальный отмывон, для чего пришлось снять все 4 гриля. Ржавые грели отправились прямой дорогой на пескоструйку на минский оптический завод Вавилова, где работает приятель Миша.

Буквально вечером того же дня грили блестели и сверкали после механической обработки, загрунтованы мной и покрашены.

С огромный царапиной стекла шкалы все выглядело особенно ужасно, но после 20 минут возни под струей воды с мелкой японской шкуркой как то неправдоподобно быстро ушла. Крокус для шлифовки зеркал телескопов довел дело до логического и эстетического завершения.

С электроникой приемника было особенно просто. Она ожила после стандартной профилактики и магнитола обрела довольно некислый звук для 12см динамиков.

А вот с лентопротяжкой и кассетной частью даже после замены пассиков, когда все закрутилось, дело оказалось сложнее. У ЛПМ целых 4 штуки реле! Промыл со спиртом, зачистил для надежности, все заработало но звук с кассеты какой-то тихий-притихий.
Пришлось обратиться к второму приятелю, Володе Мазуркевичу, который обычно, может разобраться в любых каверзах мира электроники.

В результате - отличный звонкий аппаратик, который хоть и чуть поменьше размеров прочих магнитол моей коллекции, но не уступит многим по звучанию. Все таки прямой наследник референсной серии. А по дизайну, по мнению одноклубников полюбопытнее самой мамы SANYO M-X320



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Записывающая система AC, 4-дорожки stereo
Cтирающая система AC, 2-дорожки
Скорость 4.75 cm/sec (1-7/8 i.p.s.)
Скорость перемотки кассет 2 min. (C—60)
Воспроизводимый диапазон:
MW: 530 - 1,605 kHz
SW1: 2.3-7.0 MHz
SW2: 7.0-22 MHz
FM: 87.5-108 MHz
Частотная характеристика
60 - 10,000 Hz (NORMAL)

Выходная мощность 13 W (total music power)
Питание: DC: 12 V, "UM-2" (C) x 8
12V через шнур автомобильного питания
AC: 120/210/240 V, 50/60 Hz
Размеры: 450 (W) x 130 (H) x 250 (D) мм

Вес: 5.1 кг (без батареек)
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 09 Нояб 2017 20:31 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: Prophetmaster

Мои магнитолки со всего мира 29 Март 2017 13:21 #6700

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

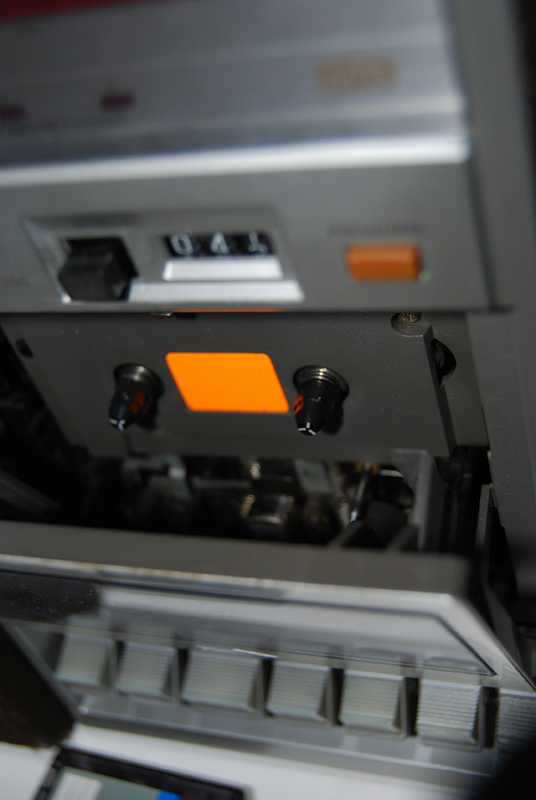

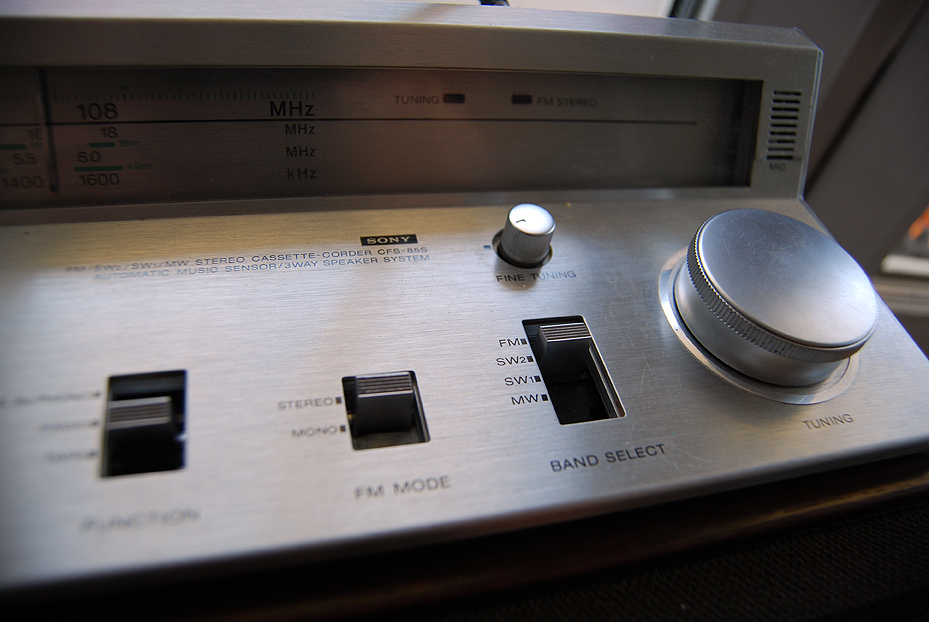

SONY CFS-85



С этим аппаратом я был знаком еще 6 лет назад с самого первого минского аудиофеста. Притащил его паренек, который поучаствовал с этим монстром в нескольких конкурсах и лично меня своей техникой удивил.
Похожих агрегатов на эту магнитолу в мире просто нет.
Потом хозяин его пожелал продать и запросил немыслимую сумму, с которой я расставаться не захотел.
Потом он угодил таки за какие-то другие деньги к сыну моего приятеля и по тежело понятным мне причинам оказался таки у меня.

Первые впечатления были! Огромный. тяжелый аппарат, выполненный в стиле пианино. Это не магнитофон - это корабль. Первое впечатление о том, что эта магнитола с деревянным корпусом - обманчиво. Это все-таки пластик.
Очень много алюминия. Огромная металлическая панель неповторима. Однозначно перед Вами - король ... всех времен и лучшее, что создала когда либо эта фирма. Все остальное от SONY никогда так не проймет и не потрясет.

Трехполосные динамики скрыты текстильной коричневой сеткой. Но если грили снять, магнитола принимает другое обличье - точнее поменяет платье.

Магнитола редкоземельной серии ZILBA'P. А с чем его едят, это самый Зильбап?Слово то какое мудреное. Ходит поверие, что магнитолы с этим логотипом, это нечто вроде особого тюнинга и не каждой магнитоле SONY это "почетное звание" присваивали. А расшифровывается слово Z.I.L.B.A.P как суповой набор слов - Zoo Intelligence learning Body Action Playing, что для меня, как использующего последние лет 15 агнлийский язык чаще чем русский, полная билеберда японских маркетологов. Поэтому попробую таки добиться правды от самих японцев, что они мели в виду.

Cмею подозревать что не стоит мучаться переводить всю заумную фразу,пытаясь постичь глубинные тайны восточных мозгов, а каждое из этих словечек в отдельности характеризует маркетинговый смысл, зарытый в 6 отдельных словах- девизах, перечисляющих полный "зоопарк" приемуществ: доступности, легкообучаемости, интуитивности, функциональности и работоспособности сего изделия. Я забил на словари и прочитал между строк, бо текст на японском в хорошем разрешении не нашел. Зато увидел "ключ" в копии рекламного проспекта "Зильбапа".

Ах да, про саму Японию. Безусловный топ и исторический флагман в Стране Восходящего Солнца называется вовсе по другому - CFS-V8 и имеет двухдиапазонный приемник. А так же два лишних светодиода, вероятно реагирующих на изменения радиационного фона на Фокусиме, или черт знает что это, бо не держал никогда этого самого V8, а только его "еврейскую версию".

Шедевральный редкий аппарат невероятных масштабов исполнения. Каждый переключатель, каждая кнопочка и крутёлка - это нечто из космоса. Интересная опция - переключатель на тип пленки FeCr. Metal позиции в этом агрегате нет.
Особая магия - это работа механизма открытия подкассетника. Так только поднимаются вверх двери Lamborgini

И ложка дегтя... Когда я взял в руки отвертку для того что взглянуть в чрево этого магнитофона, предыдущий хозяин ухитрился сделать так, что бы после него туда больше никто никогда не попал. Я не смог его вскрыть... А засада в том, что ушлый бывший хозяин ухитрился вогнать таки какие-то невиданные секретные шурупы, держащие крышку, которые не "берет" ни один мой инструмент. Матерюсь и по сей день, но ларец не могу вскрыть. В этом завинчен сокральный умысел объективности неминуемости повторения.

Сложной судьбы аппарат! Но как-бы все работает и ничего не ломалось!

Не осталась у меня магнитола SONY CFS-85 Zilbap на долго, бо очень дорого... Поиграл. Покрутил. Мне по душе исключительно магнитолы, которые мне обсолютно доступны, можно что-то подправить, легко отремонтировать, а тут кубик-рубик какой-то. И... наконец, я получил гибридное предложение, от которого не увидел смысла отказываться. Просто нашелся человек, которому эта магнитола, как мне показалась более необходима, чем мне.
Магнитолка прожила у меня пару недель и переехала жить в Евросоюз, на побережье Балтийского моря.
Возможно со временем я пожалел.
Но иногда некоторые модели таки возвращаются ко мне обратно.
Новый хозяин не сразу понял, что обладать таким конем - дело гусаров-гвардейцев.
А в магнитоле для ее доведения до девственного состояния нужно таки заменить
4 динамика, бо бывший владелец купола иголкой проковырял, пытаясь их обратно выгнуть. Текстильная сетка грилей тоже требует замены, бо на углах протерлась ло дыр.
А руки растут не не из того места, значит это ноги.
В общем, сложный многоходовый обмен закончился тем, что новый хозяин взмолился вернуть его обратно, а я согласился что совладать с королевой магнитол действительно может только король.
В общем, через сложную серию передач и помощь в доставке питерских коллекционеров данный фрукт, закутанный в пупыря снова переехал в Минск
и дожидается моего возвращения в родные пинаты в замотанном виде на полке в кладовке.

Может и к лудшему, что магнитола снова у меня.

Почти полтора года продолжалось восстановление аппарата и доведение его до ума совместными усилиями с Володей Мазуркевичем.

Sony CFS-85S Zilba'P, он же Sony CFS-V8 Zilba'P в модификации для внутреннего рынка Японии. Магнитола появилась в продаже в 1979 году и занимала самое топовое положение в модельном ряду от Sony.
Инженеры и дизайнеры компании совершенно не стеснялись при разработке этого аппарата. Комбинация алюминия и дерева мгновенно создавала ощущение премиальности, все в этой модели так и говорило: " Я крутая штука! Я не для каждого! Мечтай обо мне!" Цена на момент выхода составляла 450 долларов США - огромные деньги для 1979 года!
Грили отлиты из алюминия!
Функционально магнитола была видимо очень навороченной на тот период времени - приемник был четырехволновый в европейской версии и двухволновый в японской, но с поддержкой приема телевизионного вещания в стерео режиме!
После восстановления приемника, ежу ясно, что тут японцы постарались - примате цепко и весьма достойно.
Особое внимание было уделено акустической системе. Аппарат не просто трехполосный. Посмотрите внимательно на фотографии со снятыми грилями. Видите "вафельную" структуру лицевой панели? В тот период времени, еще до пояления культовой серии акустических систем APM ( Accurate Pistonic Motion ), компания Sony выпускала серию акустических систем SS-G5, SS-G7 и флагман SS-G9, у которых лицевые панели были покрыти пластиком с "вафельной" структурой. Сделано это было для уменьшения отражений от самой лицевой панели акустики. Стоила акустика этой серии в то время совершенно запредельных денег, особенно SS-G9! Так вот инженеры компании не поленились сделать такую же накладку на панели магнитолы, как бы сразу заявляя о том, что она принадлежит высшей серии акустических продуктов компании того периода!
Данная модель была выпущена небольшим тиражом и встречается очень и очень нечасто. Во всяком случае, у наших я больше не видел.

TEХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


Диапазоны приема FM 87.5-108 MHz
MW 530-1,605 kHz (566-187 m)
SW1 2.3-6MHz(130-50m)
SW2 6-18MHz (50-16.7m)

Система записи 4-дорожечная 2-cканальная
Скорость перемотки Приблизительно. 1 мин. 30 сек. Sony Cassette C-60

Частотные характеристики:
Normal 50-12000Hz
FeCr 50-14000Hz

Коэффициент гармоник - 2.5%
Коэффициент детонации -0.09% (WRMS)

Рабочее напряжение 110,120,220,240 V ac, 50/60 Hz
12 V в машине с использованием шнура Sony Car (- в середине, + снаружи)
Battery Cord DCC-130
Поребляемая мощность - 20W ac
Размеры 535 x 317 x 157 мм (w/h/d)
Вес - 8.1 кг с батарейками, 7,2 без батареек
Можность: - 10W PMPO
Год выпуска 1979
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 22 Апр 2020 01:14 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: scorpic, Prophetmaster

Мои магнитолки со всего мира 06 Авг 2017 13:58 #6901

  • Prophetmaster
  • Prophetmaster аватар
  • Вне сайта
  • Захожу иногда
  • Сообщений: 41
У Вас, похоже, параллельно еще две коллекции есть - редких кассет и вкусных напитков разного класса:)
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 16 Сен 2017 14:27 #7487

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
FISHER PH-225

Интернет усердно молчал об этом стопроцентном геттоблатсере... Хрома не пожалели дизайнеры. Как никак еще и замечательный ребрендинг топовой линейки от SANYO M-X. Очень красивая живьем штуковина.
Показали мне как-то этот экзотический аппарат. Не видел такой никогда. Ну а поскольку пришлось помочь сделать хозяину ремонт другого, сей Фишер в качестве благодарности перекочевал ко мне.

Состояние замечательное. Очень уверенное звучание и прием для 12см саньёвских динаиков. Схемотехника е сложная. С ЛПМ пришлось повозиться, но я быстро таки добрался до замены пасека, открутив верхнюю планку (раньше я их по просту отгибал) Протяжна не из простых но и не особо сложная. На 4 электрокотактах. Попроще чем у выше изложенной SABA 416.
Tckb chfdybdfnm c gjcktlytq^ Ели и дальше сравнивать с последней, Фишер хоть и пошире и пониже, но сама немного получше по звуку будет.

И не с проста, веди Фишер копия самой простой референсной  М-Х315, а САБА 416 не чо иное как М-Х320, то бишь на один шаг помускулистее, хоть и короче по размеру.

Но у Фишера одно большое, хоть и спорное преимущество - горизонтальная верхняя панель, что для меня лично функционально, если магнитол несколько и ставить одну на другую в коллекции.

Вот такой обзорчик получился. Хороший, симпатичный классический и главное, чрезвычайно редкий бумбокс, в основном распространенный в Латинской Америке. Видимо для того рынка и выпущен.
В принципе, в полне самодостаточная магнитла с единственным конструкционным косяком - сэкономили на входе AUX. А так вполне приличней функционал.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Мощность звуковая: 2х3WPMPO - 6W
Рабочая характеристика: 60-12500Hz
Потребляемая мощность 12,5Вт
Cоотношение сигнал/шум 45dB
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 15 Нояб 2017 21:02 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: Tanker68

Мои магнитолки со всего мира 24 Окт 2017 15:13 #7793

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

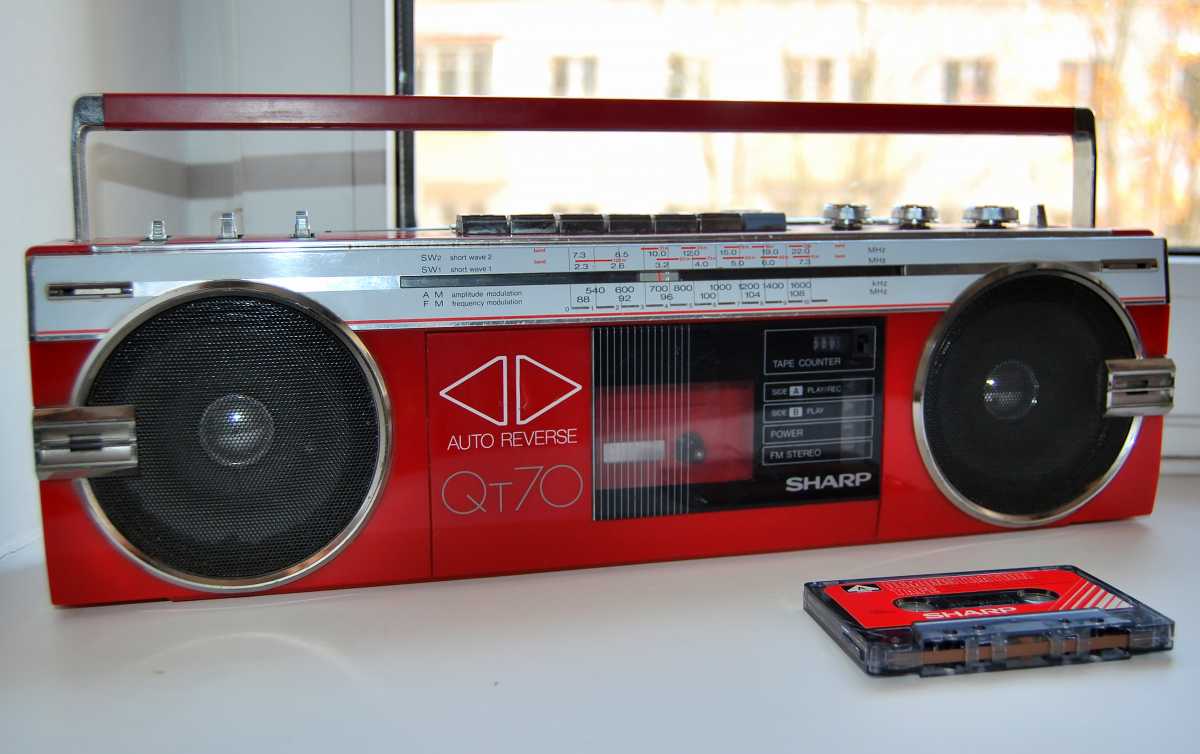

SHARP QT-70

Перед вами священный грааль батоностроения от самого популярного в наших краях производителя. Это однозначно не аппарат моей мечты, поскольку к нему отдельно идет 9 вольтовый источник питания, а с лишними проводами в таких изделиях как магнитолы, я не люблю. Ладно там один бы подходил ко всем. А то у одной магнитолы 12. У второй шесть вольт, Дык еще то пипетки разные, то полярность другая.

Зато у этого красавца полный фарш линейных входов и выходов включая AUX, что уже само по себе великолепно. Довольно широкий функционал для козявки, являющейся видимо, шедевром компактного магнитолостроения того времени.

Второй камень преткновения, автореверс. Ну не люблю я эти автореверсы. Здесь конечно нет таких извращений как переворачивающиеся головку типа 200й пошибы. Просто перебрасываете коромысло ЛПМ.

Да и антенна у аппарата всего одна. Тут мне больше по душе, допустим QT7.

Возможно в будущем я и профанатею к батончикам. Говорят, что именно этот самый лакомый и искомый фанатами, но если честно, сравнивал одноклассников и Панасоник F2 меня по звучанию в свое время больше зацепил. Ни в коем случае не ругаю данный аппаратик, но что то в нем явно не моё.



ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

Питание через адаптор No.EP-70 DC 9V (UM/SUM-2 or R 14 tape)
или батарейки x 6, or external 9V DС)
Мощность звуковая
PMPO; 14W(7W + 7W) (AC operation) tape)
MPO; 10W(5W + 5W) (AC operation)
RMS; 6W (3W + 3W) (DC operation, 10% distortion)
Размеры:
Длина; 430 mm (16-15/16";)
Высота; 122 mm (4-3/4";)
Толщина; 89 mm (3-1/2";)
Вес: 2.3 kg (4.7 lbs.) without batteries
Tape Recorder
Частотные характеристики
40Hz - 13,000Hz (normal tape )
40Hz - 14,000Hz (Cr O2 tape)
40Hz - 16,000Hz (metal tape)
Сигнал/шум: 50 dB
Wow and flutter: 0.15% (WRMS)
AM; 526.5kHz-1606.5kHz
SWl; 2.3MHz - 7.3MHz
SW2; 7.3MHz - 22MHz
FM; 87.6MHz - 108MHz
Динамики:
Главный динамик 9 cm (4";) woofer x 2
Пищалки Horn type tweeter x 2
Сопротивление:2.4 ohms
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 12 Нояб 2017 16:51 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: Tanker68

Мои магнитолки со всего мира 09 Нояб 2017 20:02 #7986

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

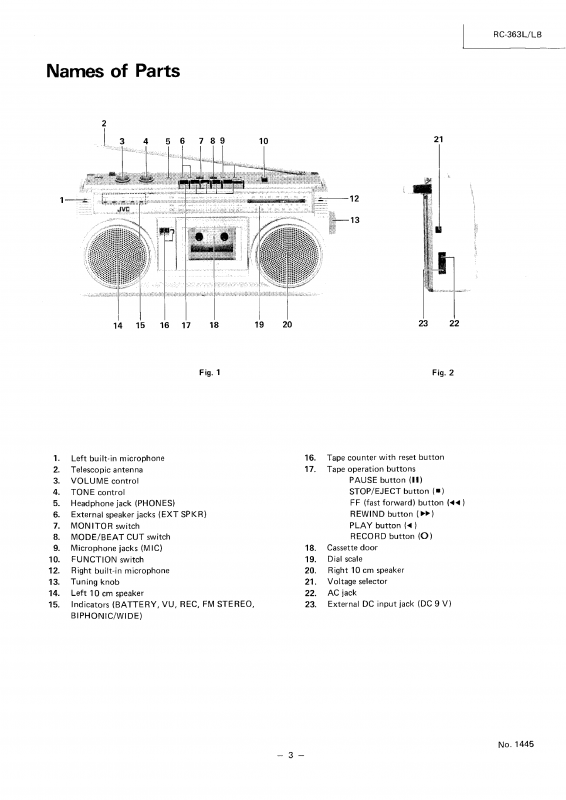

JVC RC-363



А это прямая противоположность предшествующему аппарату. Это вот сразу, моё!

Вот уж по истине замечательная магнитолка. Перед вами самый младший бионик, который не смотря на свои размеры очень много чего переиграет, не смотря на однополюсную акустику.
Я бы даже сказал, что это шедевральное изделий фирмы JVC, которая не смотря на скромные размеры ужитрилсь засунуть весьма недурственный источник звука.
Очень внушительное стерео из этой малявки.
Анонсирована в марте 1981 года

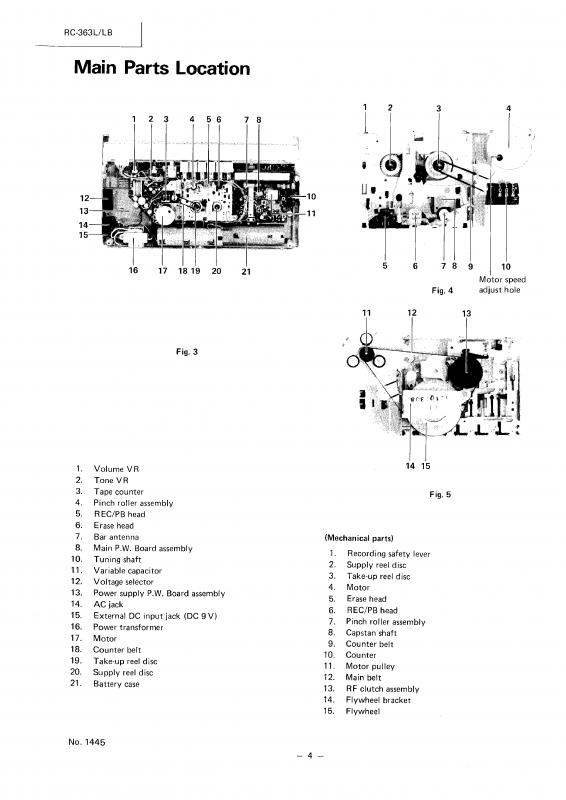

Немного про конструкцию магнитофона JVC RC-363

Всего 2 динамика диаметром 10см. Уже хорошо по сравнению с просто батонам, где 9см +-

Как по мне, так самая ремонтопригодная лентопротяжка, как же как в RC 565/575
Раскрутил да поменял. Держится на 2 винтах и два вкручиваются при сборке корпуса. Просто и надежно.

АРУЗ лет 30 назад, это конечно абсолютное зло, которое бы попортило жизнь владельцам прошлого века, но в наши времена кто же пишет на кассеты прямо на магнитолу при доступности высококачественных дек, а вот уже записанную кассетку эта магнитола достойно отыграет.

По звуку его конечно не следует ставить с классикой типа RC565/575 у которых динамики посерьёзнее и басовитей. Этот сам по себе хорош.

Встроенный трансформатор - это очень удобно. Даже вместе с ним перед вами аппарат всего в 3 кг веса. Удобно потаскать с собой куда угодно и удивить друзей таким айфоном. На природу - самое оно. Я же взял ее с собой на Мальдивы на курорт.

Дури поорать тут по полную плешку. Не комплексует на полной громкости.
Единственный недостаток - отсутствие линейного входа, а FM трансмиттер затерялся в пути с алиэкспресс.

Аппарат настолько хорош, что однозначно не продаётся. Если только абсолютно новый не найду.

Слабые места - пластик крепления ручки. Видимо по этому она и затерялась у старого хозяина. Новые ухи городить пришлось повозиться с имплантации.

А так ремонтировать там практически нечего. Заменил головку на новую и установил стирающую вместо треснувшего пластика старой.

В мае 2018 эта магнитолка съездила со смной за компанию к себе на Родину в Сингапур

Технические характеристики:

Диапазоны приемника
FM-88-108Mhz
MW 540-1800kHz
LW 150-350kHz

Частотная характеристика

70-10 000Hz

Соотношение сигнал/шум - 0,15%
Мощность 5,4W (2,7W+2,7W)

Размеры: 418х197х90мм

Вес: 3кг
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 03 Июль 2018 10:05 от black jack.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 30 Нояб 2017 22:25 #8006

  • scorpic
  • scorpic аватар
  • Вне сайта
  • Живу я здесь
  • Сообщений: 1257
Хорошая покупка! :cry:
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 29 Янв 2018 16:46 #8232

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
Goldstar TSR-900



Магнитолы в доме продолжают плодиться. Не знаю зачем я приобрел еще одну "золотую звезду", да еще с деташeвскими колонками. Видимо состояние понравилось. Как бы мы не относились в восьмидесятые к корейским магнитолам (наверное как сейчас к китайским) но нужно отдать должное, звук там есть. А если внимательно на эту магнитолу глянуть, то там увидятся и фазонвернторы в колонках, и куча обширных опций не многим японским магнитолам доступных. Поковыряем. Посмотрим. 1983 год, а как достойно сделан дизайн этой кореянки. Называется Music Box. И еще не лыжи LG! Тяжелая, как будто это шарп GF9797 какой-то. Эта же магнитола заявилась для рынка ФРГ под названием Universum CTR-4038. Так вот кто все эти универсамы немцам плодил!
Магнитоле повезло. Это кинозвезда из голливудского фильма "BladeRunner 2018"





Куча основательных переключателей, включая и на различные виды ленты. Все солидно и красиво, как будто перед вами более породистый японский магнитофон. Интересно сделанный подкассетник, словно на 550 пионере. Нужно отметить, что он съемный, как на солидной деке и на на пластиковых, отваливающихся через тридцать лет прищепках, а на настоящих болтах. Входы и выходы и евростандарта DIN и под обычные тюльпаны. Не сэкономили как япошки!
Когда включил впервые, звука не оказалось. Покрутил ручку настройки. Индикатор стероприема горит, а звука нет. Давно у меня не водилось магнитол со съемными колонками.
Шнуры подключения оказались в специальных карманах, которые захлопываются сзади колонок. Достал эти провода и все заиграло с первого же раза. И дека крутился. Магнитола мне напомнила по звучанию младшие модели топовой серии  М-Х фирмы SANYO.  Очень референсный звук без всяких лишних приукрас. Не врущий аппарат, как и многие голстары тех лет, с которыми мне доводилось иметь дело. Анонс модели анонсирован январем 1983 года. Тот самый год магнитол, когда съемные колонки только появлялись и про всякие приблуды расширений стереобаз производители стали забывать. Держишь в руках не пластиковый ящик, а тяжелый целостный бластер. Съемная крышка подкассетника на болтах намекает о традициях, пришедших от настоящих дек. Фазики на колонках. Они отстегиваются настоящими фарнитурными застежками. Достаточно хрома, который никогда не лишний. Хотел ли я иметь бы такую магнитолу в 80-е. Наверну был бы счастлив по уши, но немного бы завидовал тем, у кого был настоящий двухкассетный японец типа SHARP GF-500. Cейчас мое мнение бы изменилось. С таким корейцем японцы особо и не нужны. Эта штуковина гораздо покрепче многих изделий японского аудиопрома.

Про ремонт и обслуживание у меня есть конечно свои соображения. Разбирается интересно. 5 длинных винтов на стенке и два коротких. В данном аппарате всё сконструировано на морде. Даже ручки снимать не стоит. Штук 6-7 разъемов. Вся разжгутовка перетянута леской. На этом радости заканчиваются по ремонту магнитолы. Доступ к пасекам - процедура не моей мечты.
Конечно это не ужас как на AIWA TPR, но удовольствие не из приятных. У этой магнитолами пассик сполз. Слава богу цел остался. До всех релюшек и переключателей добираться уже не тот кайф как на классике  TSR-560. Крепление колонок очень понравилось. Очень надежно и кондово.
.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Приемник LW, MW, SW
UKW (88-108 Hz) – Stereo
Звуковая мощность 2 x 3,6 (7,2Watt)
Частотная характеристика:
100-10 000Нz (Normal)
100-12 000Hz (Metal)
Батарейки (-12 V)
Потребляемая мощность - 18W
Размеры - 540 x 233 x 150мм
Вес - 6,0кг
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 16 Июнь 2018 19:42 от black jack.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 06 Фев 2018 20:11 #8252

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324

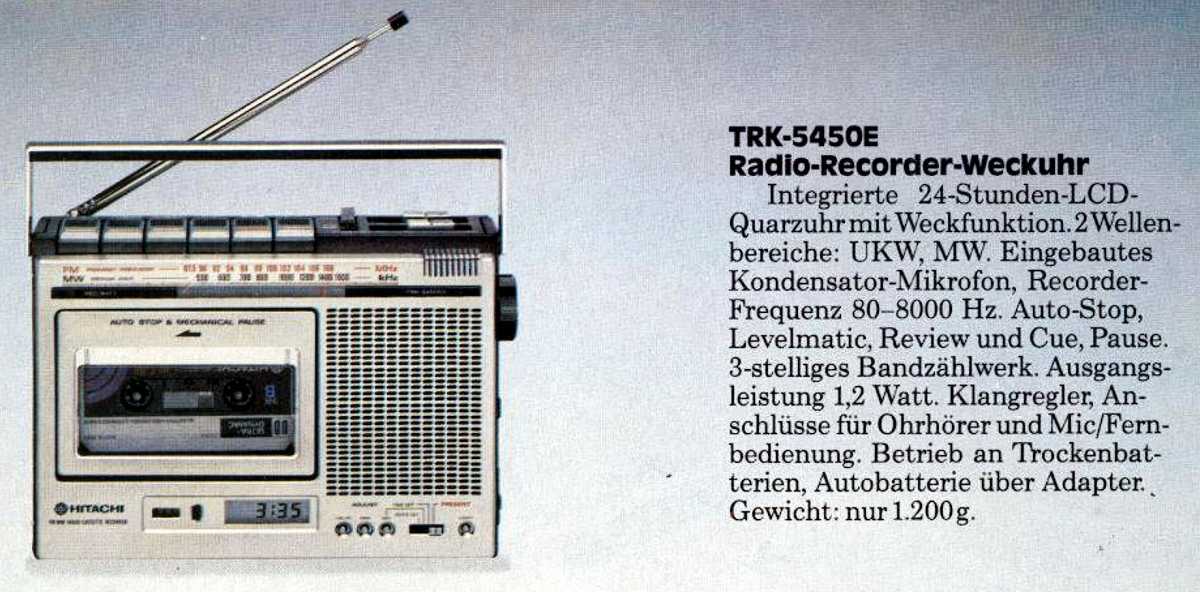

Малыш HITACHI TRK 5450



Нафига мне он нужен еще не придумал но купить успел вот эту малявку 1979 года выпуска с настоящим FM диапазоном. Представить сложно на сольку круто было бы еще до "Олимпиады-80" заиметь себе такой классный японский магнитофнчик,когда даже у законных моих родителей, ездящих в Венгрию и ГДР и известных спортсменов дай бог что бы хоть какой-то японский магнитофон да был.
А тут полноценная магнитола, да ещё с радио и даже с чудом техники - настоящими часами на жидких кристаллах.
В общем, когда я это увидел, я обязательно приобрел, хотя никакого особого звучания от этой малявки ожидать не-во-мож-но
Просто классный микромоник от известно бренда и мечта любого курсанта военного училища иметь ие под подушкой, не смотря на то,ичо в те годы по  FM и слушать то было нечего. Это уже потом появилось. И так, HITACHI TRK 5450
В природе он выпускался еще и в черном цвете под подаренном для рынка Японии MicroPerdisco, что говорит от мегаэксклюзивности данной букашки. Электронные часы - это гордо и очень круто в годы, когда ои только появились а в этой магнитоле они уж были "де юро".

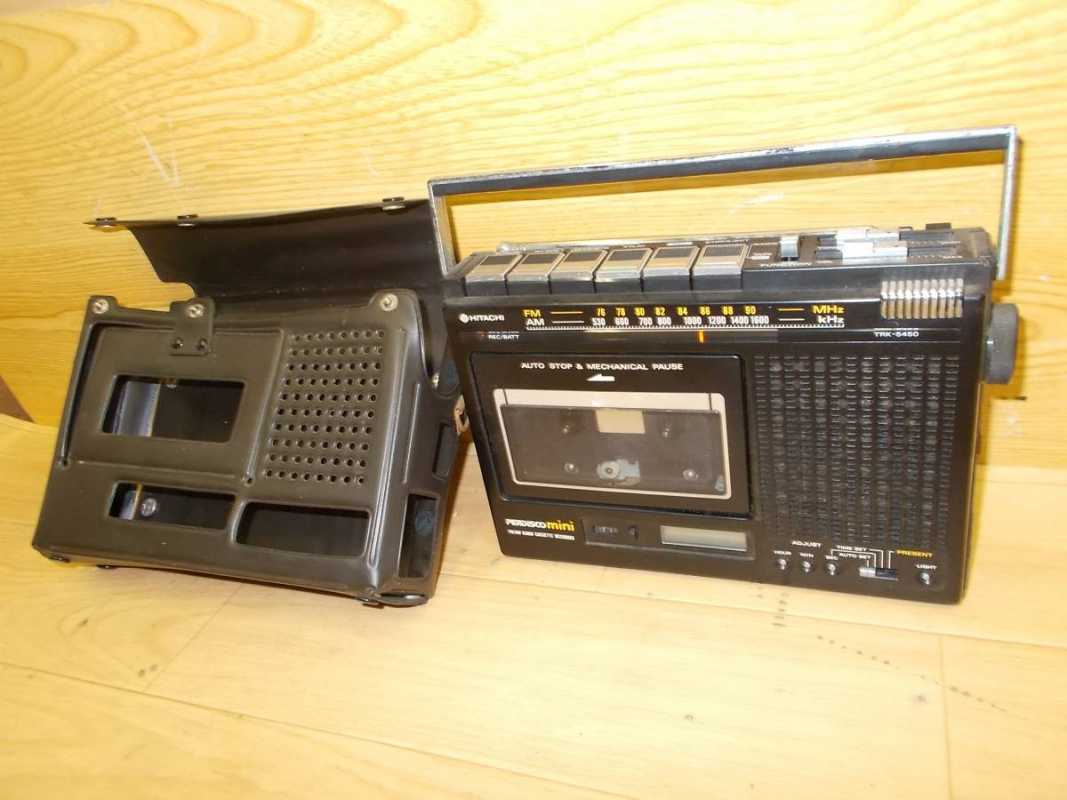

Более того, данная малявка еще выпускалась с кожаным чехлом! Мелочь, но принято. В моей магнитоле его нет!
Но зато какой был эффект, когда эту магнитолу увидела жена! Она её у меня отобрала. Включается элементарно для любой женщины. Ради и мафон. Все просто и доступно, кроме часов. Если батарейка разрядилась или отсутствует - магнитола работать не будет. Изначально она и отказалась работать, что я только не пытался сделать. Один из латунных контактов магнитолы попросту сломался. Пришлось обратиться к более квалифицированному приятелю, ЛеонидуИванычу, котрый за час сделал то, что мне не далось за несколько дней. Он попросту заменил лепесток кусочком какого-то пружинящего металла.
Эта магнитола - ювелирный шедевр фирмы Hitachi. Красивее этого малыша я в руках ничего не держал. Везде кондовый роскошный алюминий. И местами гравированный несколькими разными способами. Будильник заморочен кучей кнопок. Можно по идее даже программировать включение кассеты, но для этого придется долго держать ЛПМ в нажатом положении и это не понравится ролику магнитолы. А до него еще добраться надо, если придется менять, бо все компактно и набито радиодеталями. Как никак мини! Однозначно шедевр, который особенно приятно видеть живьем и держать в руках.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Вес- 1,2кг с батарейками
Мощность - 1,2Watt
Частотные характеристики - 80-8000Hz (как у стереоплейера)
24-разрядный ЖКИ-дисплей часов
2 диапазона приемника
FM 80-108MHz
MW- 530-1600kHz
Элемент питания часов - G13/1,5v
Питание внешнее - 9v
Вес 1,2 кг

Анонс: апрель 1979 года
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 12 Июль 2018 19:55 от black jack.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 21 Май 2018 13:54 #8447

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
PIONEER SK-71

 Вот такой аппаратик был прикуплен по случаю по моему поручению в Минске, пока я слонялся по морям. У меня уже побывали несколько магнитофонов этого бренда. Штука однозначно редкая и я не упустил возможности приобрести. В данный момент магнитола находится у одноклубника, Олега Мамаева и поковыряться в ней еще только предстоит.
Магнитофон очень похож и лишь немногим отличается от предшествующих собратьев SK-51 и SK-61, точнее является логическим продолжением уникальной линейки, которая заканчивается самой старшей моделью для японского рынка SK-95.

В SK-71 уже стоит система шумопонижения DOLBY. Двухполосный индикатор на 11 светодиодах в две линии. Система автопоиска. AUX, что не мало важно. ЛПМ, рассказывают, мудреной конструкции, управляемый солинойдом. Внутри не менее мудреная функция автопоиска, основанная на вращении ... второго счетчика, который снаружи не виден.

Грили матерчатые, которые выпускались в двух разных цветах - черном и коричневом.

Аппарат из далекого 1980, ровесник Олимпиады в Москве. Из того самого времени, когда японские компании еще только нащупывали новые аудиотехнологии и поэтому конструкционно этот пион сильно отличается от конкурентов. Размер не хилый. Немногим короче чем JVC M70. Звук на высоте. Гризли матерчатые, зато их можно сковырнуть и снять. Роскошный светодиодный индикатор, работающий в отличии от многих других магнитол в режиме приема радио.
Обратите внимание - микрофоны находятся в ручке переноса.
Не мало важно, что данная магнитола ко мне в коллекцию угодила укомплектованная оригинальным паспортом.



Приемник у аппарата очень любопытный. Касается это не только качества приема радиостанций, сколько функции, позволяющие точно настроиться на станции. Шкала представляет собой узкую щель в которой плавно перемещается плашка стрелки со световой индикацией, которая представляет собой две стрелки зеленого цвета и вертикальную линию красного цвета между ними.
При настройке стрелки подсказывают в какую сторону необходимо крутить ручку настройки приемника, а при точной настройке на максимальный сигнал зеленые стрелки гаснут и загорается красная вертикальная линия. Очень прикольное техническое решение.

В аппарате есть бесполезное DOLBY, которое у всех магнитол срезало верхи. И самое главное - отключаемое портящее многим владельцам шарпов AРУЗ. Отключил и настраивай в ручную уровень записи.

Кассетная часть оборудована функцией автопоиска на один трек в обе стороны, которая называется PMS ( Pioneer Music Search). Для начала необходимо активировать эту функцию клавишей PMS On/Off справа от клавиш управления кассетной декой, а далее, при нажатой клавише PLAY, нажать клавишу PMS вправо или влево для поиска конца текущего трека или начала следующего, и в этот момент происходило чудо! Клавиша PMS фиксируется в нижнем положении, а клавиша Play отстреливается в нейтральное положение. После нахождения начала трека, клавиша PMS переходит в нейтральное состояние, а клавиша PLAY самостоятельно опускается в активное нижнее положение!
Такое было только Hitachi TRK-8600, но это был гораздо более поздний аппарат!
Системой автопоиска PMS инженеры Pioneer не ограничились и оборудовали аппарат очень замысловатой системой автоповтора.
Она довольно сложная, но при должной сноровке мы получаем возможность автоматического повтора воспроизведения одной стороны кассеты, а также задавать промежуток для автоматического повтора. Для этого было необходимо активировать систему автоповтора специальной клавишей слева от клавиш управления кассетной декой, затем активировать функцию MEMORY, а потом клавишами START и END задать точки начала и конца промежутка для автоматического повтора. Эта функция позволяет автоматически повторять одну-две-три-сколько хотите композиций в любом месте кассеты. Во времена отсутствия FM- станций, когда мы слушали только кассеты, это был трындец.

Шайтан-машина для 1981 года. Достаточно посмотреть на микрофоны, встроенные в ручку для переноски. Немного спорно решение дизайнеров использовать съемные текстильные грили, особенно для дома где живет кот. Очень не хватает наличие хромированных колпачков динамиков и честно говоря, просилось бы оформление этих динамиков, например, как на конкуренте SONY CFS-85

ТЕХНИЧЕСКИЕ ХРАКТЕРИСТИКИ:

Музыкальная мощность. 30W (total music power)
Динамики 16cm Woofer, 4.2cmTweeter,
Коэффициент детонации 0.08% (WRMS)
Частотная характеристика 50 ~13,000 Hz (Chrome)
Вход AUX L/R. EXT MIC L/R (допускается использование микрофона
с дистанционным управлением) MIX MIC
Радиоприем FM : 88 ~ 108MHz
MW : 525 ~ 1,605 kHz
SW 1: 2 ~ 6 MHz
SW 2:6 ~18MHz
Вольтаж 120/220V AC 50/60Hz. 13.5V DC (9 1.5V "D" ), EXT 12V DC
Потребляемая мощность 1 9W
Размеры 530 x 280 x 1 35мм
Вес 6.8кг без батареек


Пассики
FRX- 11,7mm
SCX- 4,0mm
SCX- 4,3mm
SCY- 6,0mm
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 18 Авг 2019 13:02 от black jack.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 31 Май 2018 23:38 #8450

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
SHARP QT-12



Красивый, нежно-перламутровый цвет оттенка кофе с молоком при синих динамиках. Заказал я этот магнитофончик еще год назад, но добрался он до меня только сейчас. Честно говоря, я предполагал что ко мне едет белый, выведший аппарат. Беру в руки, а он переливается перламутром женской помады. Когда-то на заре моего коллекционирования у меня был редкий, как оказалось, тем-коричневый QT-12. Корпус его был простовыполнен из коричневого пластика. У этой красотульки он сделан из из белого, но покрашен перламутром. Интересный маркетинговый ход прошлого. Шкала и динамики темно-синего цвета.
Включаю. Радио валит, кассета стоит как вкопанная, но внутри жужжит мотор.
Не выдержал, разобрал в тот же день. Лентопротяжка не цельнометаллическая, выполнена на пластиковой пластине. Но металл крепкий и кондовый, не такой как на QT70.
Присмотелся - в ЛПМ вывалилась шестеренка. Лентопротяжка к основной плате подсоединяется двумя разъемами. На моторчике наклейка с датой 17 декабря 1983 года. Какое чудесное и понятное время. Наверное кто-то сделал себе красивый подарок на Новый год или на Рождество и в последствии лелеял и берег этот батончик, на котором особо не заметны следы времени. Он в идеальном состоянии.
До маховика добраться в QT-12 не составляет проблем. Для этого нужно открутить всего три винта. Быстро нашел вращающийся штифт от отвалившейся шестеренки. Смазал лентопротяг.
Все крутится и работает.
Отмыл корпус изнутри, сняв подкассетник. Смазал контакты разъемов, 3 крутилки резусов и два переключателя. Скручивается аппаратик весьма легко и технологично.
Весьма звонкая, удачная магнитолка, главным преимуществом над прочими батончиками которой является наличие ВСТРОЕННОГО трансформатора! То есть, не нужно лазить по шкафам и гаражу в поиске затерявшегося блока питания. А для коллекционеров техники - сущий ад, найти подходящий, тем более оригинальный, когда старый утерян бывшими хозяевами.
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 02 Июнь 2018 12:56 от black jack.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 08 Июнь 2018 23:36 #8455

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
JVC RC-S1



Завелся как то в домашней коллекции вот такой микроскопический аппаратик. У магнитолы всего три диапазона, зато включая акутуальный сегодня FM.
Замечательное цепкое радио. Дизайн выдержан в стиле RC-656 и иже с ними. Эдакий маленький M60-M80.
Малютка датирована августом 1979 годом. У основания оригинальных антенн JVC имеются светлые пластиковые цилиндрики.
Для чего они нужны я не знаю.
Отличный походный вариант для любителей взять с собой на дачу или прихватить за границу
Достаточно звонкая для микроскопического динамика 6 с половиной сантиметров. Магнитола выдержана в стиле своих старших братьев RC-656, М60 и M80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Размеры: 222х125х55мм
Диапазоны приемника:
FM 88-108MHz
MV 540-1600kHz
LW 150-350kHz
Вес: 1.2кг
Максимальная мощность: 1.5W
Блок питания 9V
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 08 Янв 2019 19:27 от black jack.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 03 Июль 2018 10:18 #8462

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
SHARP WF-940



Вот такая штуковина в хозяйстве случайно завелась. Не мог я миновать данный аппарат, бо пригласили прокатиться в соседний город Борисов, где не бывал очень давно да и предложение приобрести меня заинтриговало. Хозяин - отставной майор-связист, служил на Кубе, поднакопил чеков и вернувшись, приобрел в "Березке" за 1700 чеков ВнешПосылТорга, вместе с холодильником. Самое интересное, что огромный холодильник National стоил дешевле - 1400! Обе покупки тех времен прекрасно работают до сих пор. Но за ненадобностью, шарп, хозяин пожелал решительно продавать, оставив себе слушать радио другую магнитолу, поменьше. Давал кучу объявлений, но никто не приходил. Написал в личку мне и я её приобрел, купив билет на автобус.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

WF-940H

Питание:
AC 110 -120 V and 220 - 240 V, 50/60 Hz DC 1 5 V (UM/SUM-1 or R20 type x 10, или внешний источник 15 V DC)

Выходная мощность:

MPO; 44 W ( 22 W + 22 W) (AC operation)
RMS; 26 W (13 W + 13 W) (DC operation)

Размеры:

Ширина 680 мм
Высота 250 мм
Глубина 180 мм
Вес: 9.3 kг

30 - 15,000 Hz (normal tape)
30 - 16,000 Hz (Cr02 tape)
30 - 17,000 Hz (metal tape)

РАДИО:

MW; 526.5 - 1606.5 kHz
SW; 5.95 - 18.0 MHz
LW; 150 - 285 kHz
FM; 87,6 -108 MHz

Колонки:
Динамики: 210 cm2 x 2;
5 cм x 2 , сопротивление колонок 8 oм
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 08 Окт 2018 00:40 от black jack.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 03 Июль 2018 11:17 #8463

  • buba
  • buba аватар
  • Вне сайта
  • Захожу иногда
  • Сообщений: 46
Отличный аппаратик. Я сам случайно 3 года тому назад купил за небольшие деньги с документами.
Администратор запретил публиковать записи.

Мои магнитолки со всего мира 27 Авг 2018 22:16 #8472

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
TRIDENT CX-444

Давно не хватало в коллекции японской магнитолы марки TRIDENT. Она стала у меня появляться медленно, по частям. Сначала была прикуплена раздолбанная в хлам магнитола, но за то с настоящим FM, что для трезубцев невероятное событие, бо распространены они были именно без него. Этот набор хлама, гремящий внутри винтами, обляпанный краской, с тремя фатальными пробоинами корпуса и разбитым стеклом.
И вторая такая же магнитола, но абсолютно молчаливая, но с MW вместо FM, но в идеальном состоянии корпуса.
И скрестить надо из этих двоих как минимум один вменяемо функционирующий аппарат...



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

FM mpx - 87-108Mhz
MW 535-1605Khz
SW1 3.0-8.0Mhz
SW2 8.0-23Mhz
Размер: 500х280х135мм
Вес: 5,2кг
SANYEI ELECRONICS CORP.
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 12 Авг 2019 19:39 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: scorpic

Мои магнитолки со всего мира 27 Сен 2018 22:56 #8485

  • black jack
  • black jack аватар
  • Вне сайта
  • Модератор
  • Сообщений: 324
 NATIONAL RX-5700



Следующее приобретение было весьма спонтанным. Была возможность купить и привезти магнитолу с Японии и я этим шансом воспользовался. Залез на японский аукцион, а тут на последнем часу скучает необычная для наших мест магнитола. Нажатие кнопки раньше, чем кто-то другой сообразил и старенький магнитофон отправился из префектуры Сайтама, что рядом с Токио, прямиком на пароход.
Через неделю был уже на Сахалине и всей кучей прочих японских нештяков - японским виски, винилом и прочим скарбом отбыл на большую землю и чудом успел кораблем в Хабаровск, когда начался сентябрьский тайфун.
Ну а там и Беларусь недалеко.
Приезжает значит он, ко мне вместе с тремя ящиками всякой японской всячины. Открываю, и обомлел. Магнитолу японец засунул в обычный картонный ящик абсолютно ничем не обернув, кроме одного слоя полиэтилена.
И при этом все цело и невредимо. Достаю. Чумазый причумазый. На хроме следы окислов.
Тер-тер всякими мульсиями. Хоть бы хны. Смотрю, на подоконнике стерка школьная лежит.
Прошелся несколько раз. Окислы смыло. Не зря в армии электроконтакты на танках так чистили. Милое дело. В батарейном отсеке родной шнур. 100v! Подключил 12вольтовым блоком питания с минусом на жиле, этой же фирмы, купленным летом в Одессе.
Прикольно. Кассета работает. Радио ловится. Красота. В подкассетнке собачья или кошачья шерсть войлоком. Но зато все поет. Шуршат все крутилки, зато система поиска песен работает.
Интересный тяжелый аппаратик. Слава богу повезло с мордой алюминия. Коррозии, которая бывает практически и не заметно. Голова на аппарате MX. Кассеты тестовые C-30 у меня на этот аппарат аж в двойном количестве. Полез вовнутрь, все как и положено в огромной магнитоле конца 70-х. Большая массивная лентопротяжка с чудными закидонами, видимо реализации программы поиска. Когда она включена в режиме поиска на кассете, некоторые другие функции не включатся, пока не отключить саму программу поиска. Не просто, кондово, много металла и некоторых новых для меня элементов. Кругом жгуты, но и планки разъемов тоже присутствуют. Японский транс в закрытом корпусе и от него идут два провода. Большие 16 сантиметровые динамики. 5см пищалки. Шикарный аппарат, который держать в руках и смотреть живьем куда интереснее чем на картинках из интернета. Деревянный кабинет на самом деле пластик. Смотрится офигенно. И слава богу это не дерево. Возни бы с лаками было бы куда больше с сорокалетней магнитолой. Голова MX. Cтеклоферрит. Как ни крути, 1978 год а она как новая. В отличии от SONY CFS-85 с таким же "деревянным" кабинетом, тут стирающая голова настоящая а не магнитик. С переделкой магнитолы на трансформатор 220v у меня состоялась забавная и довольно затянувшаяся на пару лет история. Установил, стоит гул. Что я только не делал. Может провода рядом с трансом? Крутил-вертел, не помогает. Экраны? Тоже нет. Плюнул, отпаял новый трансформатор, растопил свечек и погрузил в расплавленный стеарин. В течении пары минут из "утопленника" потянулись редкие пузырьки воздуха, покидающие зазоры пластин. Припаял обратно транс. Результат - потише но все равно гудит. Корпус магнитолы впадает в резонанс с трансформатором. Взял резиновый шланг от топливного мотонасоса диаметром в 5мм и нарезал колец высотой по миллиметра 3. Установил площадку крепления трансформатора на "подушки" и затянул прижимные винты. Заметный гул наконец исчез и не громче чем в любой другой магнитоле с штатным 220v. Аллилуйя! Теперь этот аппарат хочется слушать и слушать. Звук у этого аппаратика не сравнимый ни с чем из его 15см динамиков. Из интересных особенностей - у этого агрегата полный фарш типов пленки для кассет. А именно их все четыре, включая FeCR. C подсветкой шкалы и индикатора в этой красоте японцы зачем-то сэкономили в далеком 1978-м! В каталоге 1979 года RX-5700 значится как топовая модель DiscoM фирмы Мацушита. Отличия японки от вариантов для стран третьего мира не только двухдиапазонный приемник против 4-х. У серии F для стран Ближнего Востока и Африки под гирями решетки хромированный блестящий ободок динамика.

ТЕХНИЧЕСКИЕ ХАРАКТРИСТИКИ:

Размер динамиков:
15см х 2
5 см х 2
Мощность:
32W (16x2W) от сети
22W (11x2W). от батареек
Рабочее напряжение: 100v
От батареек: 15v
Энергопотребление: 35W
Частотные характеристики:
Normal 40-14000Hz
FeCr 40-15000Hz
CrO2 40-15000Hz
Metal 40-17000Hz
Размеры: 557х322х150мм
Вес: 8.5 кг (без батареек)


Видео:
Вложения:
Ищу магнитолы Silvano KSC M1900, Nippon KSC-M1900, TOSHIBA RT-8890/RT-S713,RT-8490 SONY CFS F5, FISHER PH470, NATIONAL RX-5080, RX-5150. RX-5250

Ищу кассеты AKAI, AIWA, CROWN, SEIKO, SILVER и демки, всегда есть на обмен стикеры к...
Последнее редактирование: 11 Май 2020 23:42 от black jack.
Администратор запретил публиковать записи.
Спасибо сказали: kryt-68

Дни рождения

ygepujige сегодня (34)
Время создания страницы: 0.768 секунд
Белорусский рейтинг MyMinsk.com Каталог TUT.BY Каталог белорусских сайтов Счетчик посещений сайта Яндекс.Метрика
