Позволю, себе начать новую, интересную для меня тему... Авторская акустика , самостоятельный ее расчет и изготовление.

Слушая винил в 70-х... казалось, что нет лучшей акустики, чем 35АС. Много воды утекло с тех пор... Не думал, что спустя 25 лет...снова захочется слушать музыку, уже в других ее проявлениях. Первый ламповый усилитель.. дал понять, что акустика, а точнее конечный звук...напрямую зависит от конструкции акустической системы, ее оформления и динамика... Применяя, разную комплектацию и размещая ее осознанно в различных корпусах...возможно получать звук, не хуже фирменного, а ещё более точно...обгонять в качестве, за меньшие средства , монстров "Колонкостроения".

Слушая музыку... мы невольно становимся заложниками собственных стереотипов и ассоциаций. Так было и со мной))) Колонка на мой ум... должна была содержать ,как минимум, 2-3 динамика... но лучше 4 ))) Было сложно поверить... что саббуфер в музыке, нужен точно, так... как машине 5 колесо))) Однако стереотипы были развенчаны, по средствам силы воли и советам, более продвинутых товарищей.
Не вдаваясь в глубокую полемику... смысл сводился к тому, что лампы и фазовые искажения, вещи не совместимые... особенно когда слушается авторская музыка и вокал. Начинать имело смысл , с широкополосной акустики, классического оформления. Сузив предмет изысканий до крайности... решил, не начинать большое дело с применения, комплектации сомнительного качества. Выбор пал на динамики Sonido от И. Варги.

Очень интересно, знаю людей которые строят акустику на Сонидо.
расскажите поподробнее, как и что.

Аргументом в покупке... было то, что И. Варга, любезно предоставил возможность приобрести динамики под экспериментальный проект в ко-ве 2 шт. Динамики имели максимальную чувствительность из найденных на рынке и легкий, упругий диффузор.

Оформление было выбрано, не мудурствуя лукаво))) самым простым. Фазоинвертор, по рекомендации автора динамиков, был самым приемлемым вариантом. Чертеж колонки, посоветовал И.Варга, он и был взят за основу . Очень хотелось выполнить колонку максимально просто, без каких либо доработок и усовершенствований
внутри, на предмет жесткости... Материал использовался 28мм ДСП.Высота колонки, была принята 1 метр.
Объем получился примерно около 150 литров.

etlik пишет:
Собственно... я этим и хочу позаниматься в ближайшее время , на данном ресурсе...

Ну...значит поехали дальше. Буду вспоминать))) давно это было. Получились вот такие неказистые ящички))) высотой в метр....

Собрали... включили. Зевак понабежало... Стали слушать. Первый вопрос... где "мясо"...?
Признаться играло в общем то не плохо... Только мы об этом узнали гораздо позже. Когда стали слушать , спрашивать и интересоваться музыкой в правильном ее проявлении.
Не имея, на тот момент... четкого понимания, единогласно отметили... колонки играли ровно,без хрипов, бубнения и подвывания.Верхов хватало... но они не были лишними. Звук естественным образом позволял представить, сцену, образ и создавал впечатление присутствия. Вокал был живым и в каких то моментах... было ощущение приятного воздействия звука на собственное сознание.

Слушали на двухтактном усилителе Ю. Малышеве 6П3С . Музыка была разной... Подводимая мощность от 1 до 15 вт. Слушали от Стенки ПинкФлойда до джазовых импровизаций Л. Амстронга и с ним... ниже, подписавшихся аматоров вокального жанра))) Надо отметить все играло.
Вроде, как Бога удалось схватить за яйца))) С первого раза и все удалось...)) Да не тут то было. Это пока не послушали наше творение люди, которым , медведь на ухо не ступал))) И что оказалось...
Ширики... бесспорно, хороши, когда на них слушать монопроизведения с одним голосом или отдельным инструментом. Когда звучала музыка потяжелее... Эксперты( не мальчики меломаны...что б было ясно) отмечали смазывание окончаний при многополосном пении. По видимому, вмешивались интермодуляционные искажения, возникающие при воспроизведении разных частот, одним диффузором. В этом месте... данное оформление , явно проигрывало системам с двух и более полосами.

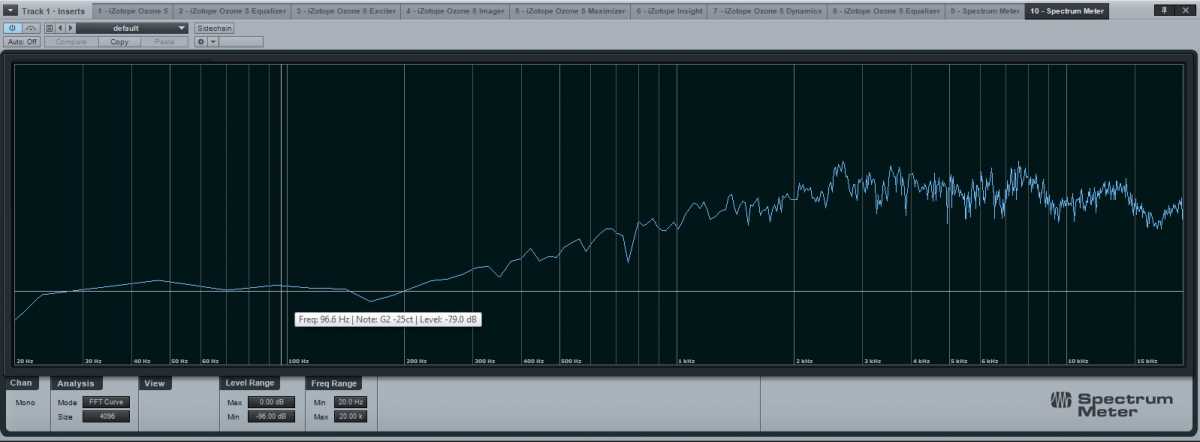

Замеры сделанны в проге Студия Один на спектроанализаторе Изотоп 5.Использовалось тестовое оборудование Пресонус.

Да... хотелось бы отметить... реалистичный объемный бас данных динамиков, добротную середину и умеренный верх. Диффузор очень легкий и упругий... Отзыв динамика происходит быстро и четко. Мидбасовый барабан звучит артикулированно, четко, звонко , без искажений на слух. Отсутствуют искажения, характерные, для девайсов с резиновым подвесом, которые звучат глухо и растянуто.

Хотелось бы сказать по материалу корпусов... Материал типа ДСП, не самое лучшее, с чем пришлось поработать. 28мм. плита при своей жесткости, тем не менее, является отличным проводником звуковой волны. Звон по ней, проходит с длительным временем затухания. Сейчас я ДСП не применяю априори.

Да, спасибо Интересно, Юрия Малышева знаю. Недавно они были на выставке российских Хай Енд самодельщиков где присутствовали- О. Разин Константин Мусатов и Сергей Довидович Бать.

etlik пишет:
Полагаю, интересное мероприятие. Можно увидеть все и сразу. Жаль, что мы ещё не доросли ни по опыту, ни по объему))))

P.S. Может в курсе, когда данное мероприятие будет проходить в этом году ?

Если я всё правильно понял, то материал - ДСП в вашем случае не очень нравится и дало смазывание окончаний во многоголосье, они накладывались друг на друга или как то слизывались, может обрубались... Я пробовал демпфировать корпус ДСП внутри техническим (скульптурным) пластилином и конечно корпус изнутри уже не так реагировал и не так звенел Звучание и подпевание самого корпуса пропадает, остаётся только звук сам по себе

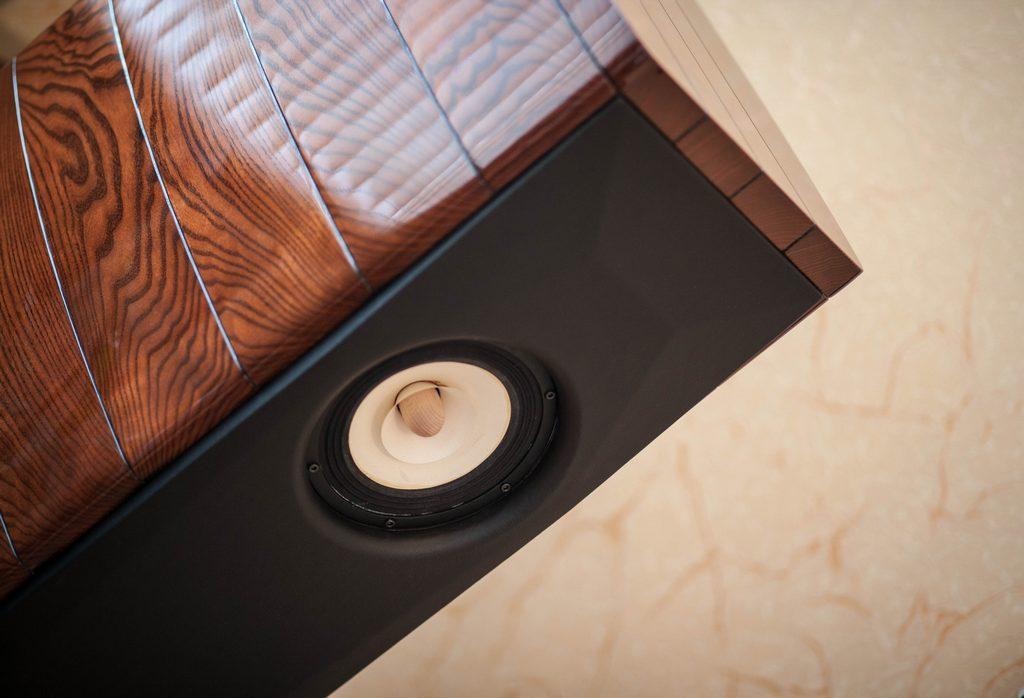

вот на примере Акустики нашего уважаемого Женика- Евгения



я могу поинтересоваться на счёт следующей выставки, а вот фоты с той выставки
Юрий Малышев



Вот И сам Бать со своей как я понимаю акустикой и по словам Юрия Очень приятный в общении человек


для справки кто не знает кто такой Бать С.Д. www.audiomania.ru/content/art-1822.html

посередине многим известный Константин Мусатов, Слева как я понимаю О.Разин

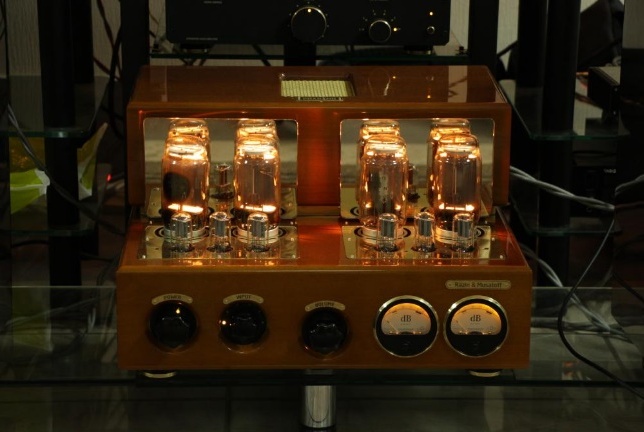

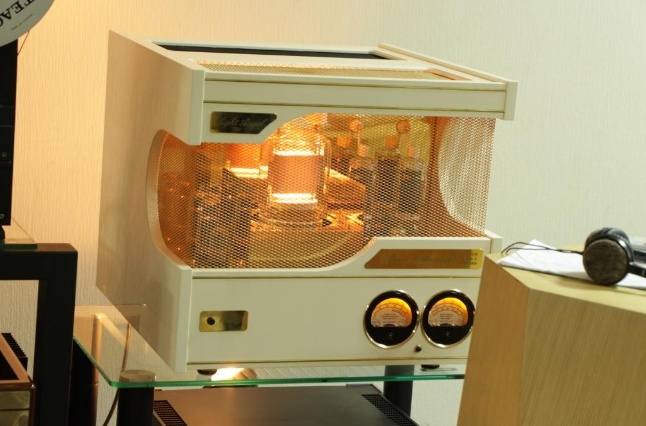

а вот усилители тут

Выглядит все грандиозно и помпезно. Это уровень.

P.S. Было бы хорошо, если б фото с усилителями перекочевали в достойное для них место.))) Не обижайтесь ради Бога... но будем пытаться строить правильный форум))))

etlik пишет:
Следующий проект будет выполняться из МДФа с проклейкой изнутри виброгасящим битумно-алюминиевым сэндвичем 4 мм. Волна в МДФе, даже на слух затухает гораздо быстрее. Очевидно благодаря мелкодисперсной структуре материала и разной плотности, внутри его.

Добрый Дедушка пишет: да согласен, только я уже не могу редактировать. Написал модератору что б удалили я перенёс картинки в другую тему.

etlik пишет:

Ни чего страшного...другие прочтут...Забоятся))) Появится реальная модерация, тогда станет легче.

Было бы интересно поговорить ... про возможные оформления акустических систем и перспектив развития "колонкостроения."

Добрый Дедушка пишет: Думаю, для этого нужно отдельную ветку создать?, типа- Акустический Дизайн и оформление а то опять удалять придётся

Может и так... Дабы не мешать Боб с Горохом. Начинайте... Милости прошу))) Чем точнее сформулируем название темы...тем интереснее и полнее она соберет в себе знания коллективного разума.

Добрый Дедушка пишет: Вперёд oldaudio.by/forum/akustika/71-dizajn-aku...-ejo-oformleniya#668

Добрый Дедушка пишет: Сложно понять. Речь идет об оформлении акустических систем (дизаин) или об акустических оформлениях (типах).
etlik пишет: А, ясно -- в кучу

пока всё в кучу, потому что где то, они взаимосвязаны.

Mon Plaisir J.Onken.2008-2010

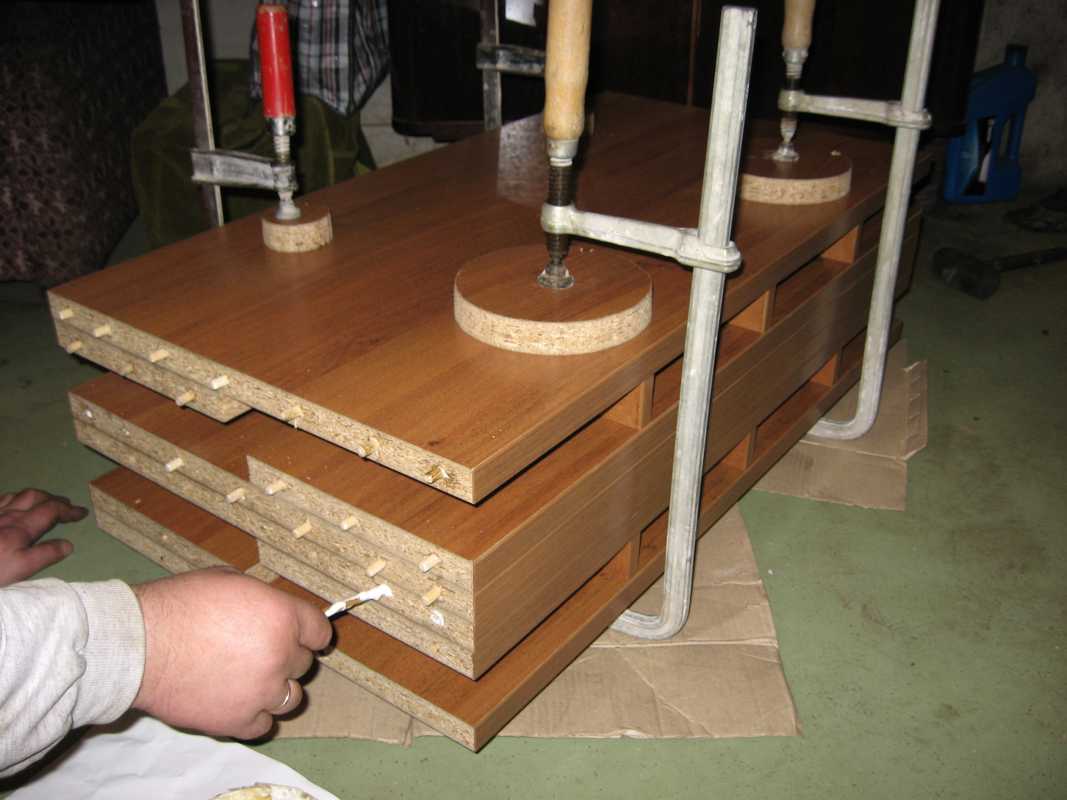

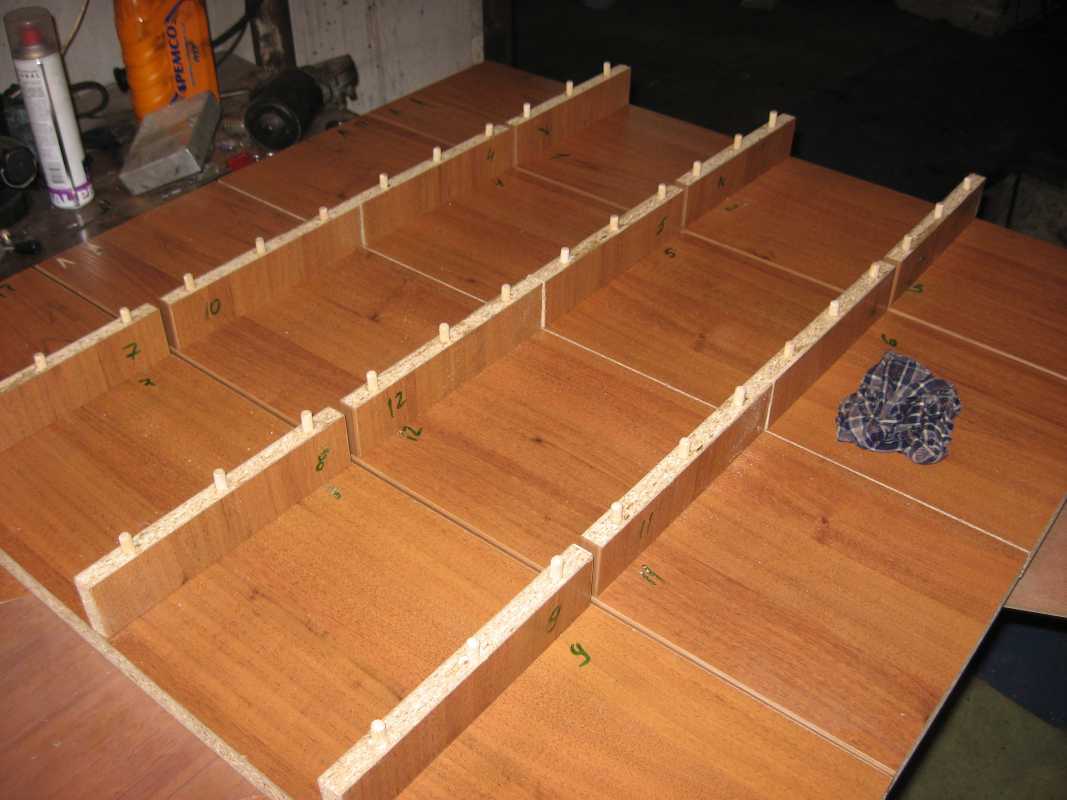

"Моё удовольствие" - Онкен. Сначала были динамические головки,а затем расчёты и распиловка со сборкой.Началось это ещё в 2008 году. Изготавливал различные акустические оформления,были удачные и не очень,а вот Onken не приходилось,вот и решил смастерить

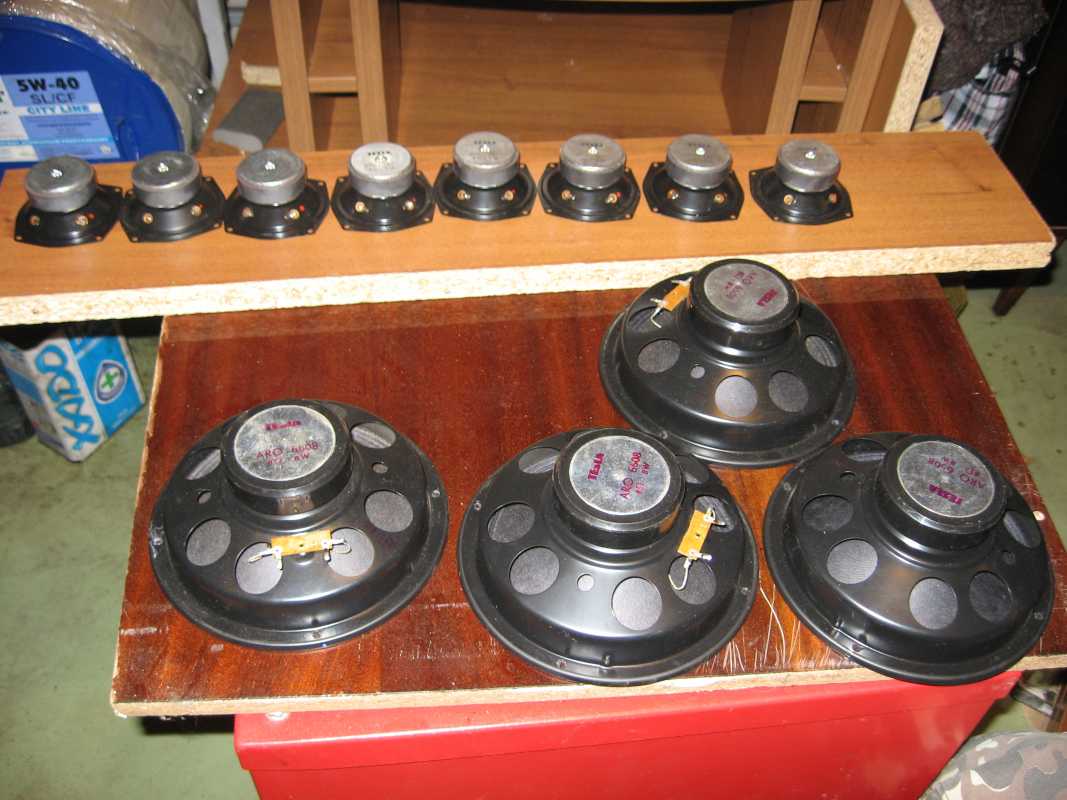

Динамические головки. Companent
LF RFT 15”L 3702 Impedance 8Ω,50vatt RMS,R rez 60Hz,50-5500Hz,99Db
MF Tesla 8”ARO 6608 Impedance 8Ω, Max.25 vatt RMS,R rez .60-90Hz,60-10000Hz,92Db,ferit,0,84.
HiGH Tesla 2”ARV161 Impedance 4Ω, Max.5 vatt RMS,R rez .1500Hz,1500-20000Hz,92Db,ferit,0,34.

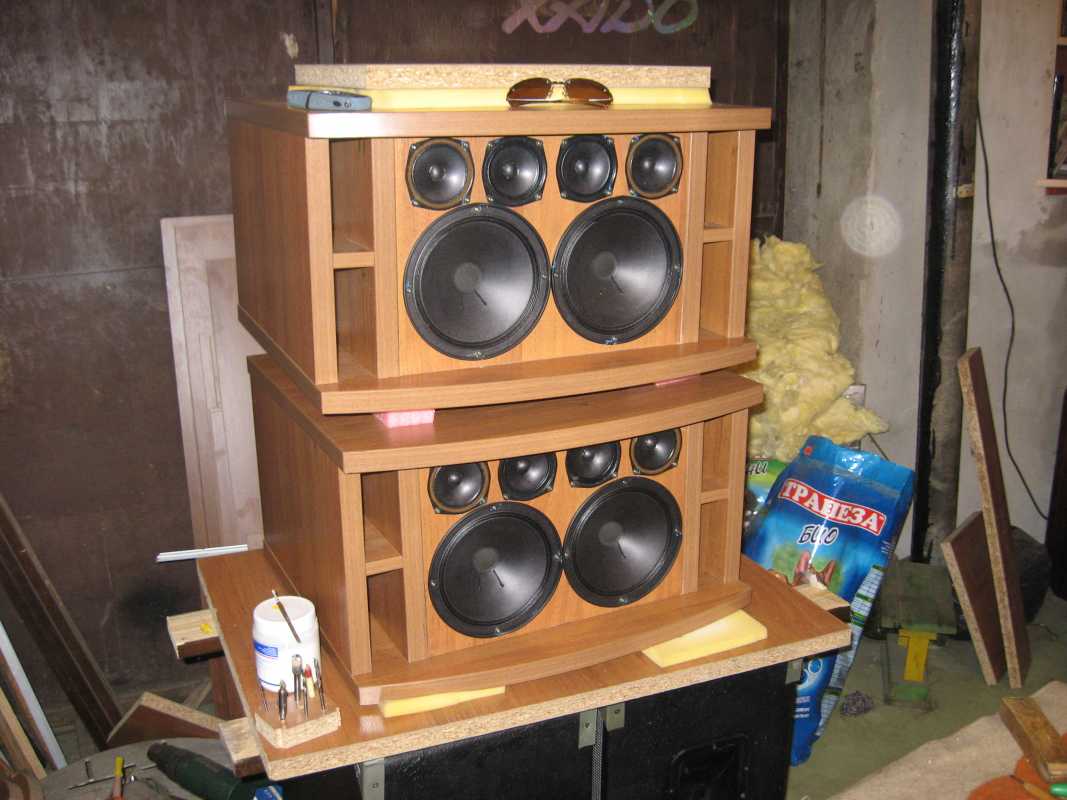

Разделил кроссовером и затем расключил в свою самоделку УНЧ "Хлебница".Вот что получилось.Звуковой политрой в основном доволен и соседи тоже.Прошу уж строго не судить.Выслушаю критичесикие замечания и пожелания адекватно.Дзякую.

Прекрасный мастер, золотые руки, что тут скажешь, супер классно и круто!

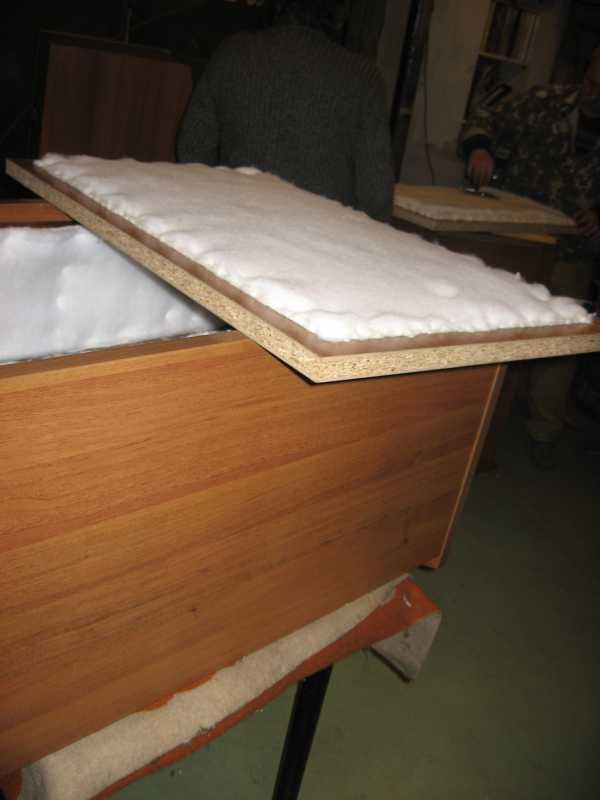

....и ещё пару фото








Вот пожалуй как то так......
