В свое время фирмы AKAI и Diatone, которая являлась подразделением большого промышленного гиганта Mitsubishi, выпускавшего в том числе аппаратуру и электронику, решили объединить усилия удержать сокращающийся рынок Hi-Fi.

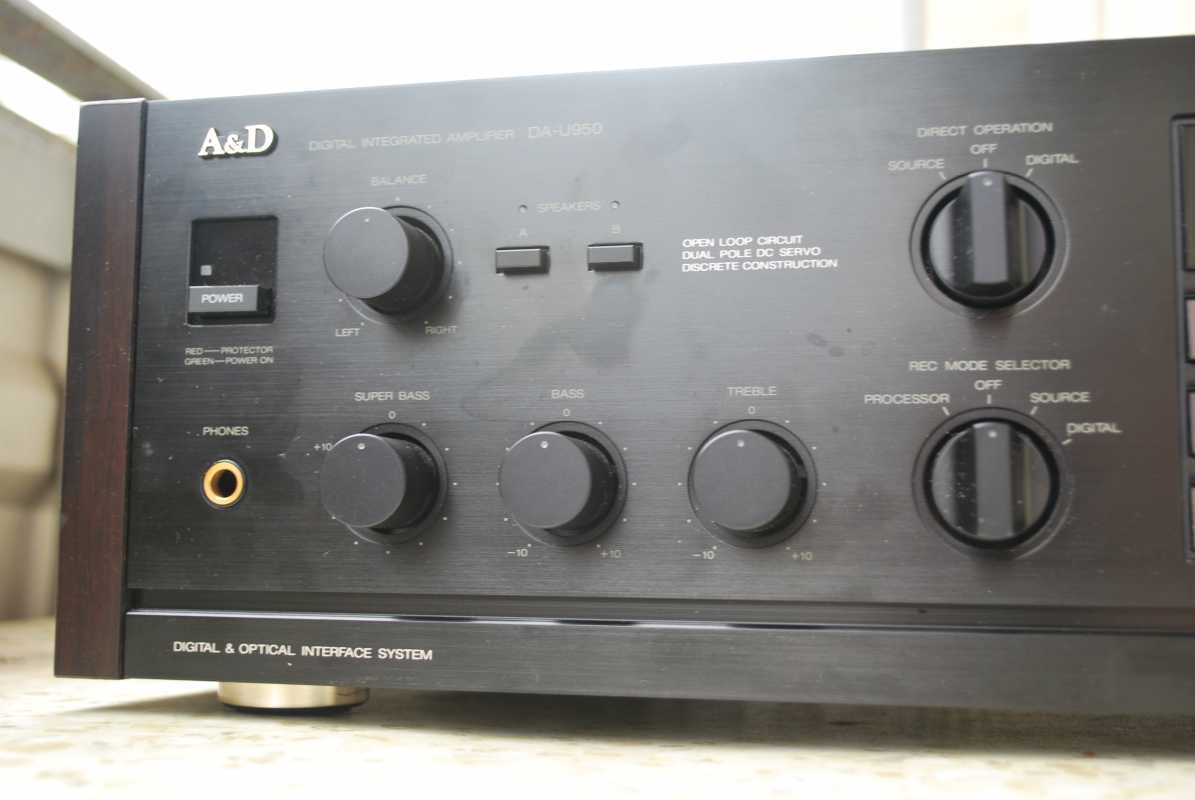

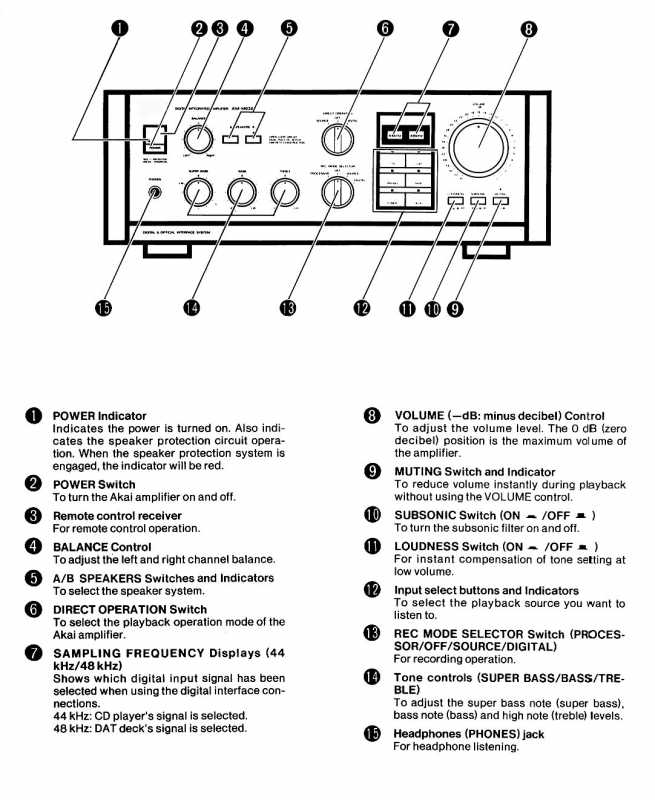

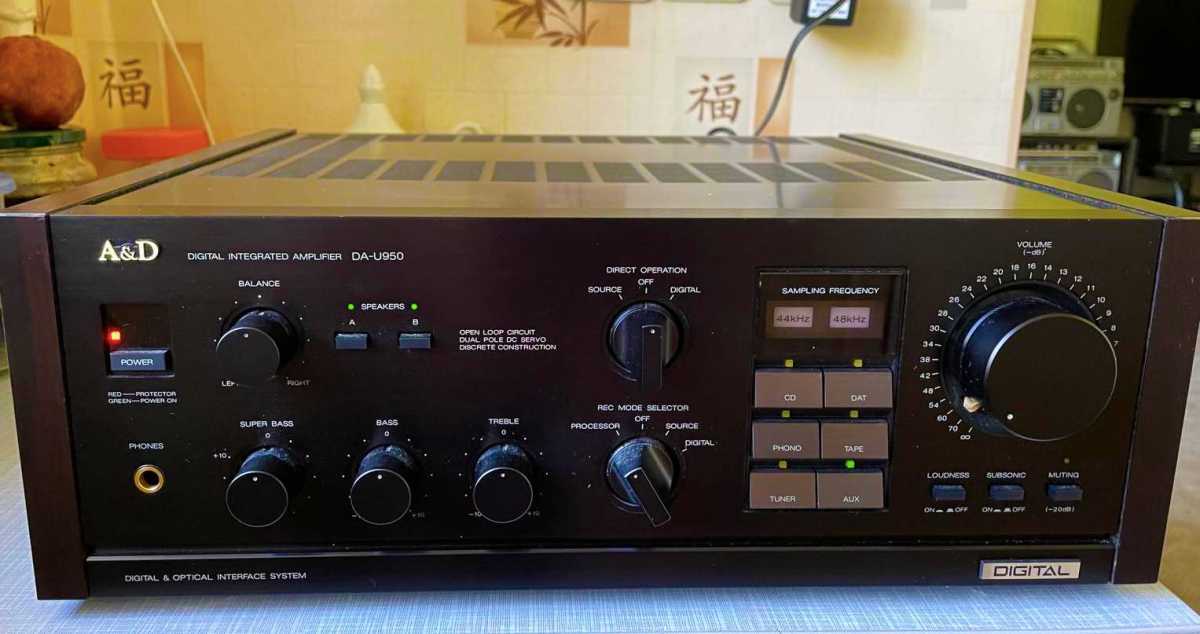

Усилитель для японского рынка A&D DA-U950 был как раз одним из тех самых топов, где японская промышленная машина с паровозной тягой пыталась выпускать все более и более впечатляющие модели.
В один момент маркетологи решили удивить японский мир.
Данная модель усилителя разрабатывалась для целого аудиокомплекса в который входило несколько компонентов, состоящих их тюнеров, аудиопроцессоров, минидисковых и CD-плейеров и кассетных дек.



Усилитель A&D DA-U950 собран на биполярных транзисторах SanKen, с очень качественным ЦАП PCM56. Мощность в стоке: 2 х 80 Вт под акустику 6 Ом. 1987 год выпуска.

Усилитель A&D DA-U950, как вершину моделей украшали престижные декоративные деревянные панели по бокам. Хотя можно было на деревяшках сэкономить и приобрести тот же самый усилитель но U850.

Усилитель "заточен" под цифровые форматы тех лет - под CD и мини-диск, видео-диск и у него меняется частота дискредитации под цифровые устройства. В то же время у него есть в наличии и возможность подключения аналоговых устройств, включая проигрывателям винила.

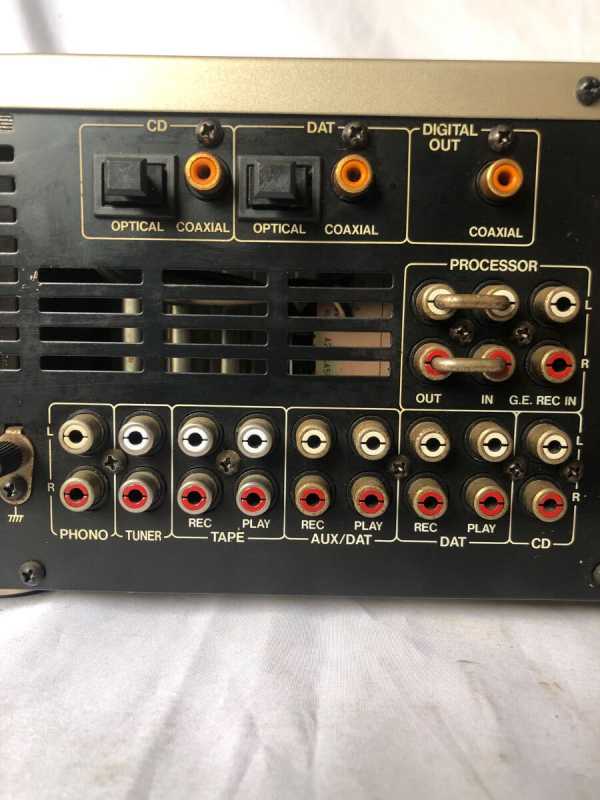

Очень басящий усилитель, даже если не включать SUPER BASS. Для подключения цифровых чудес в усилителе целый баян DIGITAL входов ( Analogue, Digital Optical, Digital Coaxial ) DAT ( Analogue, Digital Optical, Digital Coaxial )
Усилитель со встроенным мультибитным ЦАП, цифровой фильтр с автоматической передискретизацией, микропроцессорное управление. Управляется сие чудо с пульта, при этом ручка громкости поворачивается сервомотором.

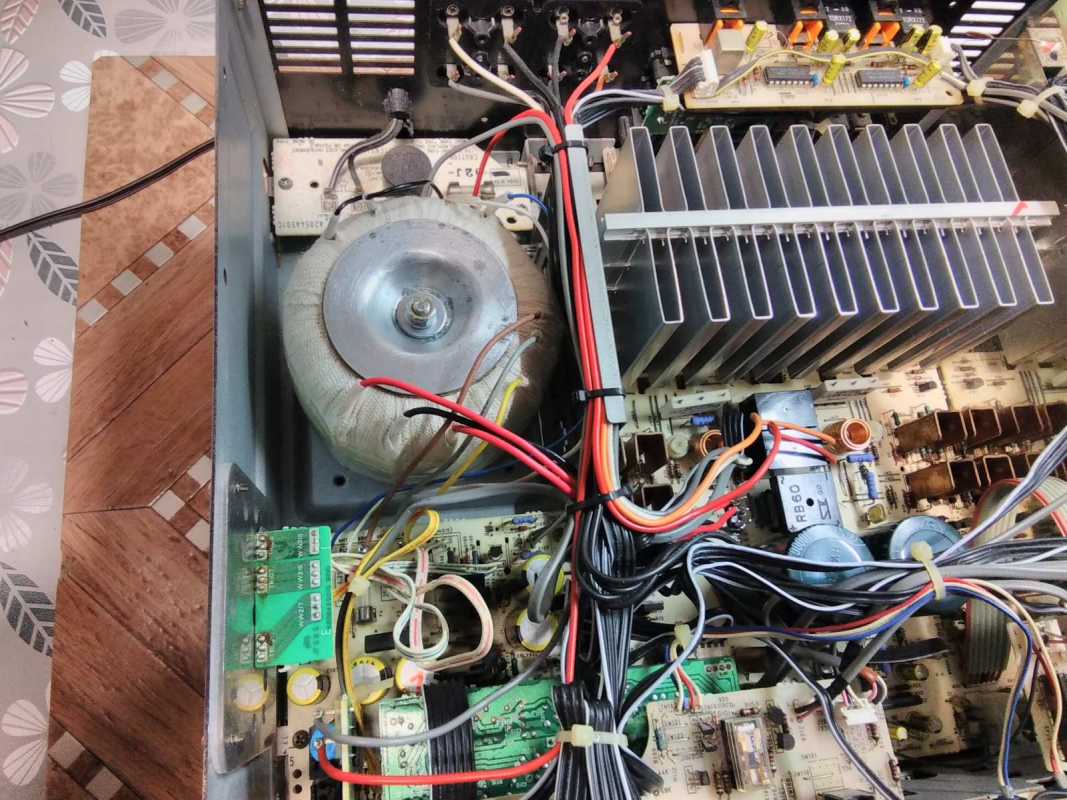

Для подключения японских проигрывателей или тюнеров большая мощность не нужна и можно использовать компактные маломощные источники питания. С усилителями этот номер не пройдет. Можно использовать например, ЛАТР. В моём усилителе вместо 100 вольтового трансформатора установлен авторский тор, которые в Минске очень качественно изготавливает Лёва. Размеры тора 10,5см диаметр и 10см высотой. Оригинальный японский трансформатор выдавал расчетные 150 Watt. Лёва подготовил все 200Watt, учитывая особенности наших сетей.
Звучание этого аппарата безукоризненно образцово-показательное. Как бы не хвалили A&D 7000, там не будет столько широких возможностей по прокачке басса, как на нашем 930м. Усилитель- мастер басса с таким набором инструментария, что по видимому мы имеем дело действительно с чемпионом в этой номинации. Тут Loudness, superbass, subsonic и просто bass.
Это устройство настолько великолепно справляется с воспроизведением винила, что через полчаса прослушивания захотелось навсегда убрать сразу несколько моих именитых усилителей брендов Harman/Kardon и JVC. Широкая стереобаза, емкий, густой, тягучий и прозрачный звук возводят этот усилитель на Олимп устройств, сильно недооцененных аудиофилами как по не знанию, так и в связи с абсолютной редкостью данного девайса. Однозначно, шедевр.

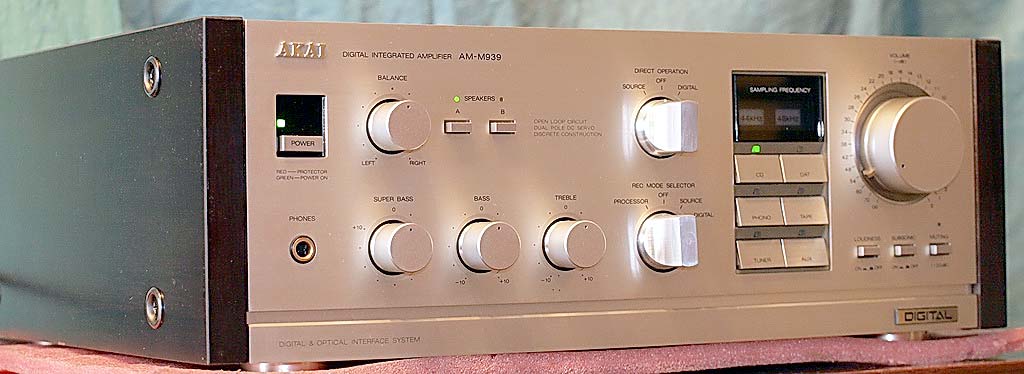

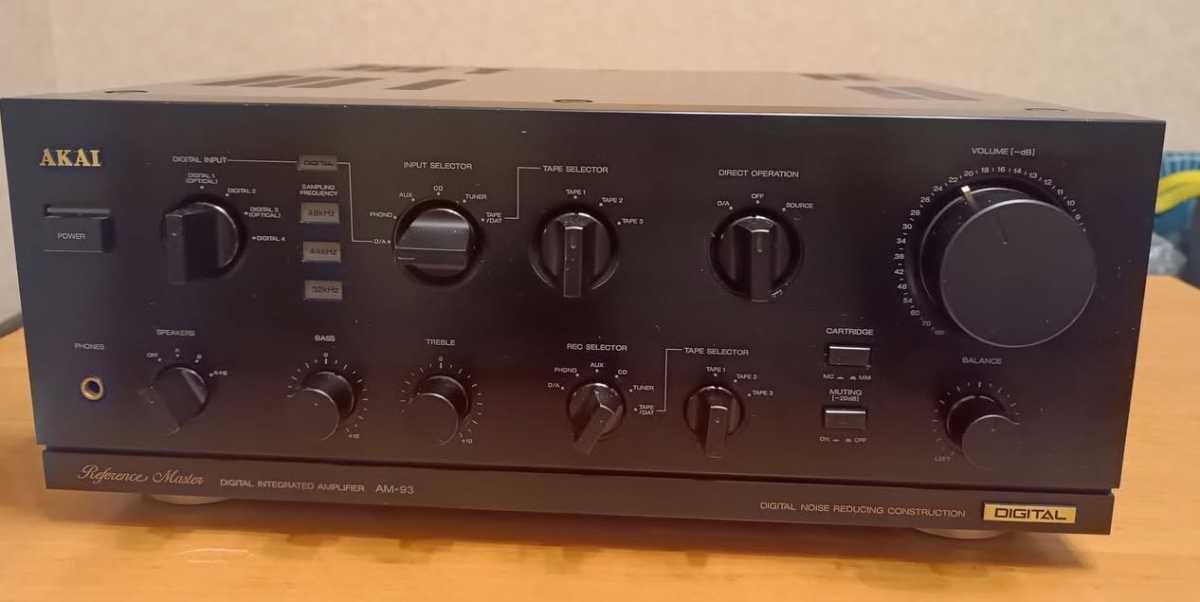

Для американского и европейского рынка выпускалась модель AM-M939 "в серебре"



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Фоновход под проигрыватель винила 250mV +-0,2dB
CD вход частоная характеристика: 5Hz-100 000Hz
Контроллеры тона +10db
СD- тракт 44 kHz
DAT- тракт 48 kHz
Динамическая глубина: 95db
Размеры: 385х330х139мм
Акустика 6 -16 Ом / 12-16 Ом А+В
Разделение каналов 60 дБ
Вес: 11кг

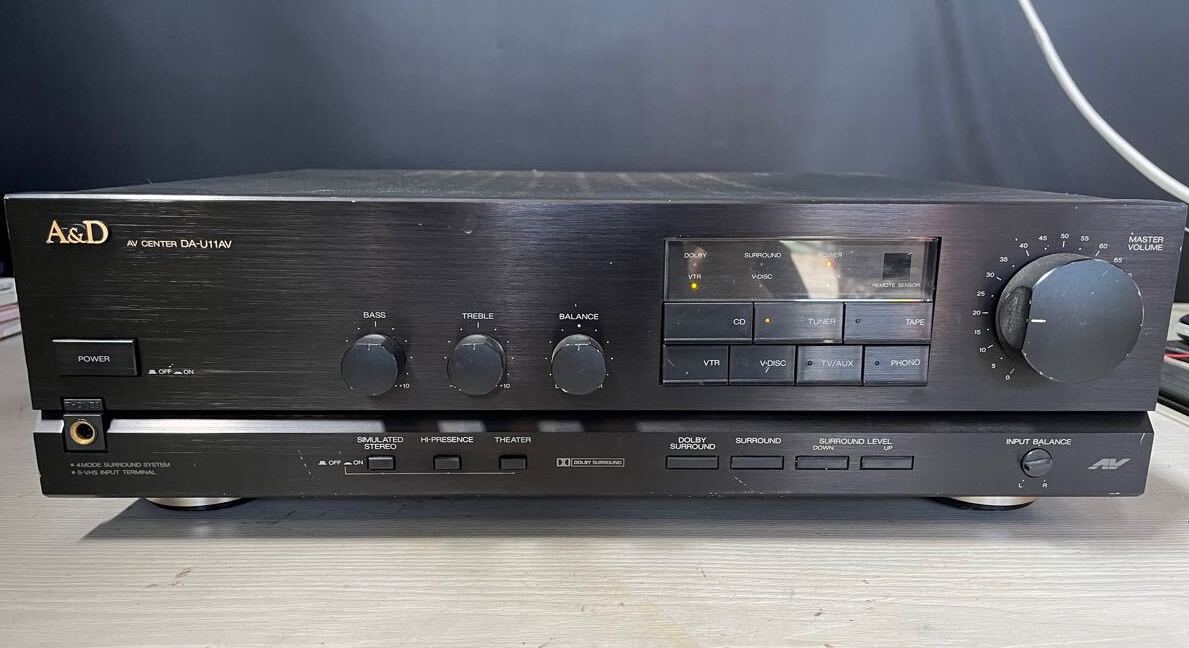

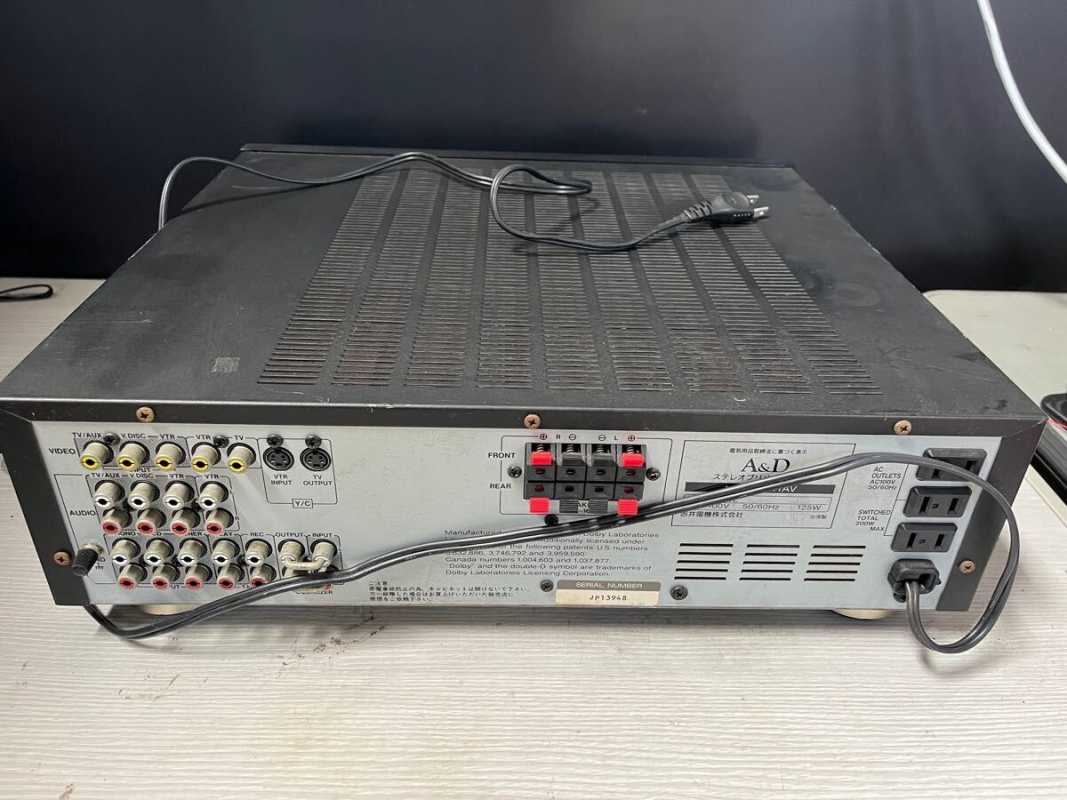

A&D DA-U11AV



Встроенный процессор объемного звучания предлагает четыре положения: Dolby Surround, High Presence, Theater и Simulated Stereo.

В комплект поставки входит беспроводной пульт дистанционного управления с регулировкой громкости и большинством других элементов управления.

Технические характеристики:

Мощность: 80W + 80W (6 Ω)
Мощность Surround : 20W + 20W
Вольтаж: 100 VAC, 50Hz/60Hz
Энергопотребление: 125W
Размеры: 424x129x380 мм
Вес: 10.0kg

1987 г

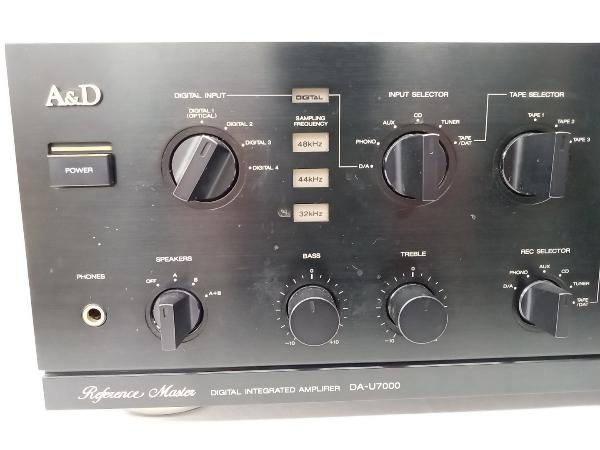

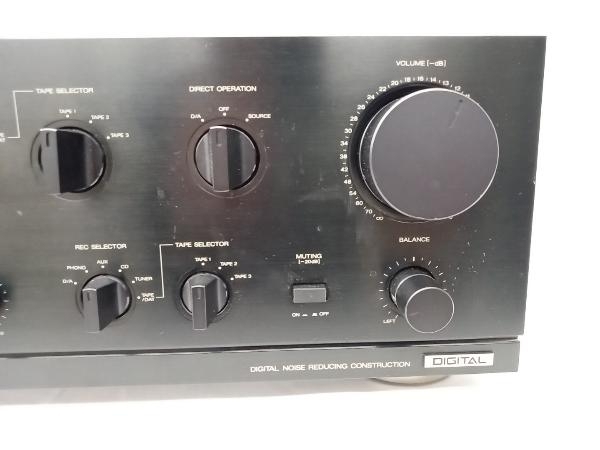

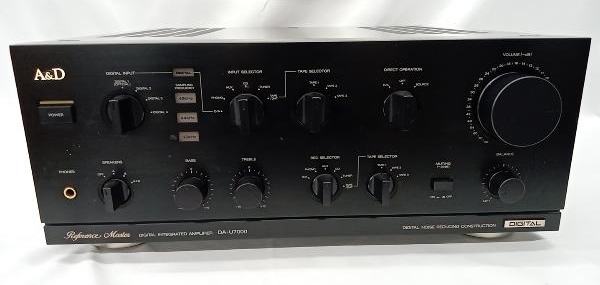

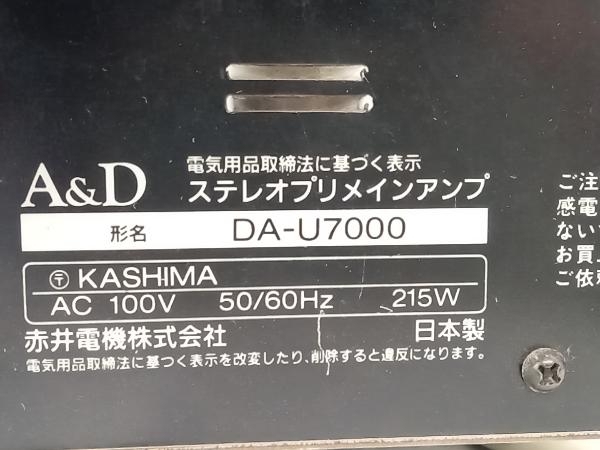

A&D DA-U7000 REFERENCE MASTER



A&D DA-U7000 - выпускался в конце 80-х годов прошлого века (стоимостью порядка 2000$) исключительно для внутреннего рынка Японии. Питание от сети ~110В.

Транзисторный, 100 Вт-ный усилитель, со встроенным мультибитным (18-bit) цифро-аналоговым преобразователем (ЦАП, DAC PCM-56P-K от ВВ), что позволяет использовать его в высококачественном тракте при непосредственном подключении CD проигрывателя по цифровому или оптическому каналу, а также для воспроизведения музыки с компьютера.

В качестве меры противодействия цифровому шуму в DA-U7000 была разработана и внедрена структура цифрового шумоподавления.

В цифровой схеме используется активная схема ФАПЧ.
Входной цифровой сигнал демодулируется перед подачей на цифро-аналоговый преобразователь и синхронизируется с цифро-аналоговым преобразователем. Для этой цели используются схемы ФАПЧ и кварцевые генераторы, но каждый из них имеет свои преимущества и недостатки. Схема ФАПЧ уступает по температурным характеристикам и имеет тенденцию к рассинхронизации при синхронизации в широком диапазоне. Кварцевые генераторы позволяют добиться точной синхронизации, но, с другой стороны, они перекрываются с генерацией ФАПЧ и становятся мощным источником цифрового шума, что отрицательно влияет на аналоговую секцию.
Активная схема ФАПЧ, используемая в DA-U7000, сначала использует кварцевый генератор для синхронизации с цифровым сигналом, а после синхронизации работа прекращается, и сигнал надежно удерживается схемой ФАПЧ. Схема ФАПЧ интегрирована в один чип вместе с генератором управления напряжением (ГУН) для улучшения температурных характеристик и уменьшения ненужного излучения.
Более того, при вводе аналогового сигнала ненужные цифровые цепи отключаются, чтобы предотвратить чрезмерный цифровой шум.

Цифро-аналоговый преобразователь представляет собой независимый цифро-аналоговый преобразователь для левого и правого каналов.
Цифровой фильтр оснащен 16-битным цифровым фильтром с 4-кратной передискретизацией.

Секция цифро-аналогового преобразователя имеет структуру с двойным экраном.
В этой конструкции схема строго экранирована, а сам корпус также отделен от шасси усилителя, чтобы исключить внешние помехи от линии заземления.
Такая структура предотвращает утечку шума от ЦАП наружу.

В секции электропитания источники питания цифровой и аналоговой секций полностью отделены от схемы выпрямителя к печатной плате. Кроме того, источники питания постоянного напряжения расположены независимо в общей сложности в 11 местах, в том числе для управления цифро-аналоговыми преобразователями и для освещения светодиодов, чтобы устранить помехи от цифрового шума.
Источник питания постоянного напряжения использует опорный постоянный ток со светодиодом для создания постоянного напряжения с меньшим шумом и улучшения качества звука.

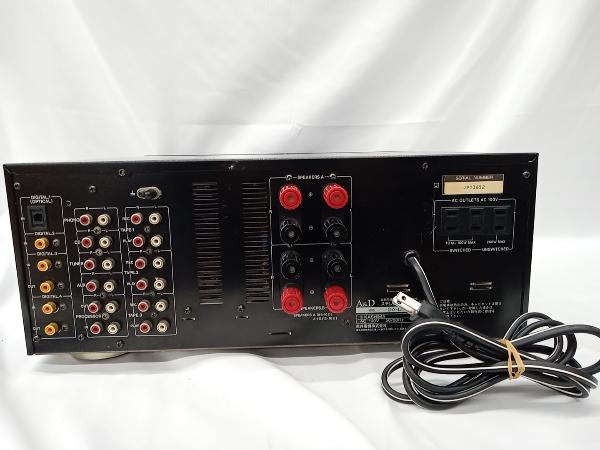

Цифровой вход оснащен одной оптической системой и коаксиальным Маршрутом 3.
Предусмотрено два коаксиальных цифровых выхода.

Частота дискретизации составляет 48 кГц, 44,1 кГц и 32 кГц.

Как цифровые, так и аналоговые источники оснащены независимыми переключателями прямого управления, и все источники могут быть подключены непосредственно к усилителю мощности.

Оснащен выключателем звука.

Используются высококачественные детали, тщательно отобранные при проверке слуха.

Большой изолятор используется в качестве меры против вибрации снаружи.

Использует позолоченный терминал.

Силовой кабель представляет собой силовой кабель из бескислородной меди с индикацией полярности.

Высококлассный ММ фонокорректор отлично дополняет функционал аппарата для подключения виниловой вертушки.

Применение высококачественных компонентов аудиофильских серий, вкупе с оригинальной схемотехникой и грамотной конструкции, позволили достичь рекордных по тем временам характеристик.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Выходная мощность: 2 х 100-120 Вт на акустике 6 Ом
Импеданс акустики от 6 до 16 Ом
Частотные характеристики: 3Hz-100kHz
Кофициент гармоник: 0,008%
Динамическая глубина: 95dB
Сигнал/шум: 115dB or more
DAT 18bit 32/44,1/48kHz
Габариты: 425 x 180 x 400 мм.
Энергопотребление: 215W
Вес: 19,6 кг.

За короткий период существования альянса AKAI/DiATONE вышло не так уж и много усилителей этого совместного бренда, где практически все являются шедеврами уходящей эпохи.

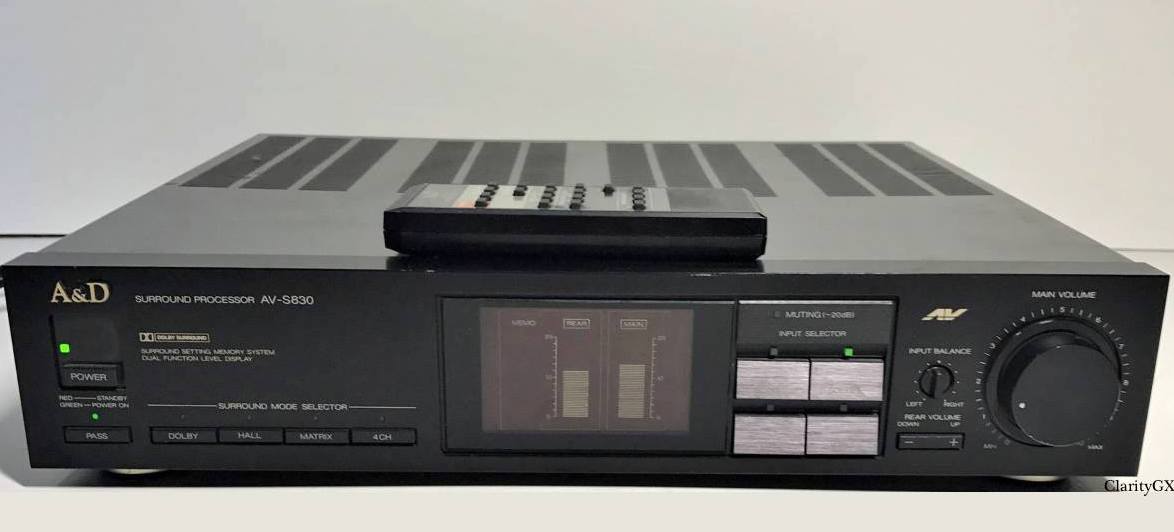

A&D выпустило ещё одну любопытную штуковину, музыкальнее аудиопроцессоры AV-S930 и AV-S830, которые отличаются друг от друга только деревянными "щечками" корпуса. Внутри все одно и то же.




Этот процессор является системой создания объемного звучания Dolby, Matrix, Hall и 4С.
А в усилители я эту штуковину записал, поскольку AV-S93/830 имеет собственный усилитель 20х20W
Процессор имеет собственный симпатичный яркий
дисплей
Частотные характеристики 30-20000Hz, а его размеры: 385х330х75мм

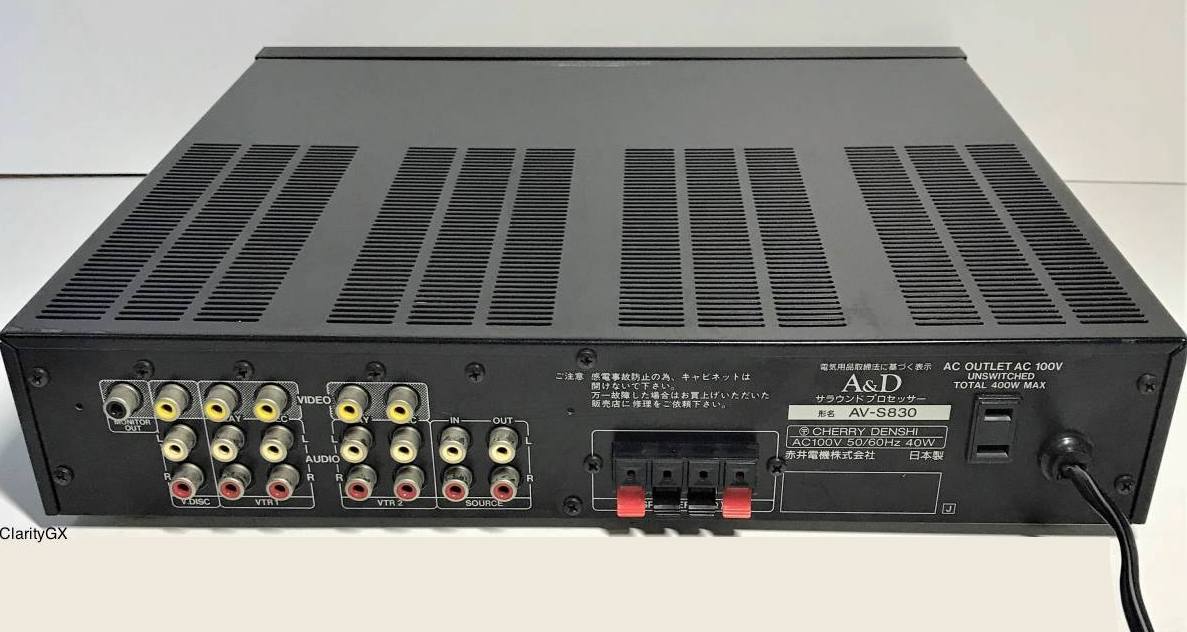

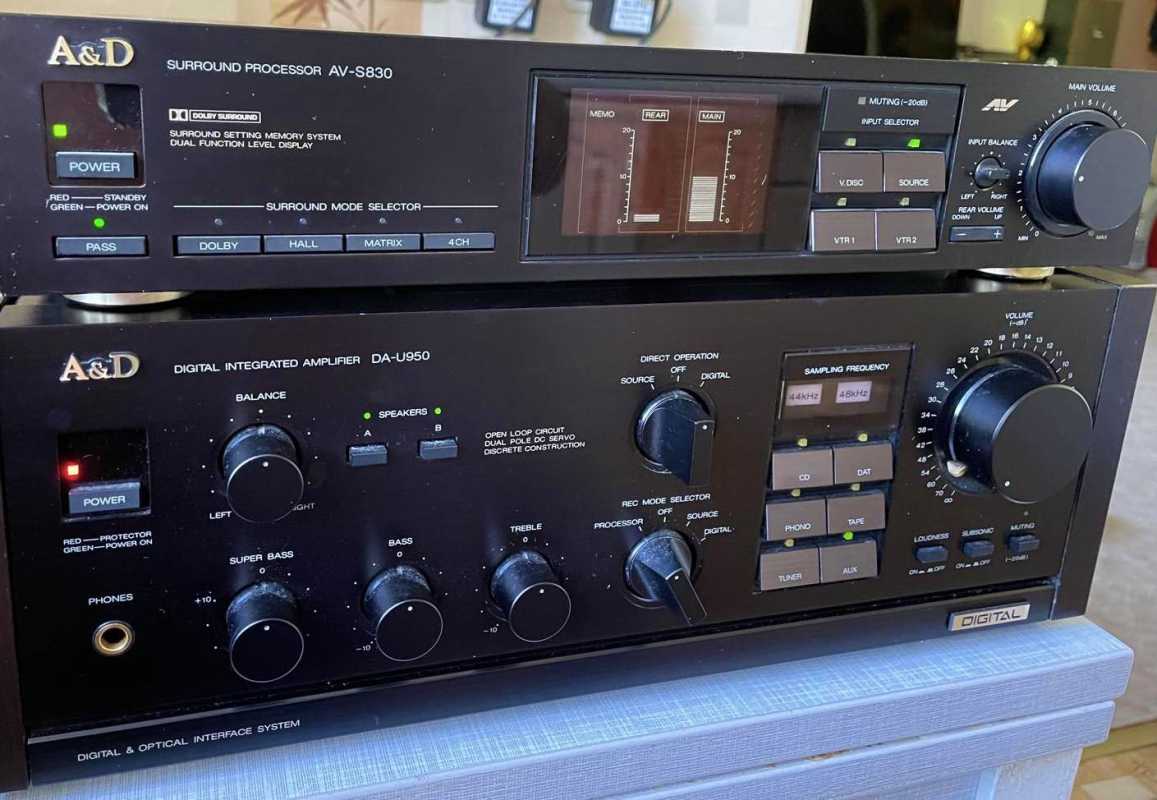

И так, саунд-процесор A&D AV-S830. Как этой штукой пользоваться, известно было только японскому богу ветра. Аналогов нет у бренда AKAI как и описаний ни на каких языках мира. Интернет молчит про эту штуку, бо выпускалась только для японцев и ни одна собака не представляла как это подключать. Два года стояла красивая но бесполезная коробка с золотистыми буковками, бо и я не знал с какой стороны к этому сетапу подойти. Недавно появилось свободное время поиграться с проводами и попробовать устроить в доме очередной пожар с едким запахом перегоревших японских ништяков. Но бог японского ветра Ямато был милостлив. Эксперимент методом тыка без и впомине несуществующих ни на каких языках инструкций подключения процессора A&D AV-S830 не только удался, но и вызвал бурное WOW у моих ушей. Оказывается могли японцы удивить народ в далеком 1987 году. Только, вот рассказать другим забыли, что так круто бывает и именно у A&D.
Так вот. Процессор, генерирующий DOLBY SURROUND, Hall, разбивку звука по 4 каналам еще создаёт расширение стереобазы MATRIX. Это что-то типа бифоника у JVC. У процессора есть собтвенный усилитель 2x20W и клемы подключения для собственной акустики. А у меня как раз лишняя пара колонок в доме Infinity Reference 51 Mark II, в дополнение к основным Sansui XL700. Ну я и перекрестился и включил. Дым не повалил. Результат ошеломляющий не только соседей. Источник звука - вертушка Sansui c британским фонокорректором CREEK OBH-18HH. Первая группа акустики работает через усилитель A&D AU-950. Вторая - через собственный усилитель процессора A&D AV-S830. Офигенное объемное звучание, где не замыливаются верхи, валящие с боковой акустики.
На обслуживание единого сигнала с фонокорректора, работают сразу два независимых усилителя. Один в референсном звучании. Второй красит и без того прекрасное на выбор в четырех режимах. Офигенно. А ведь еще недавно задумывался, нафига мне эта коробка в доме. Японцы, как всегда, молодцы. Жалко что все чудеса из поступательно растущих в 80-е технологий обрушились.
